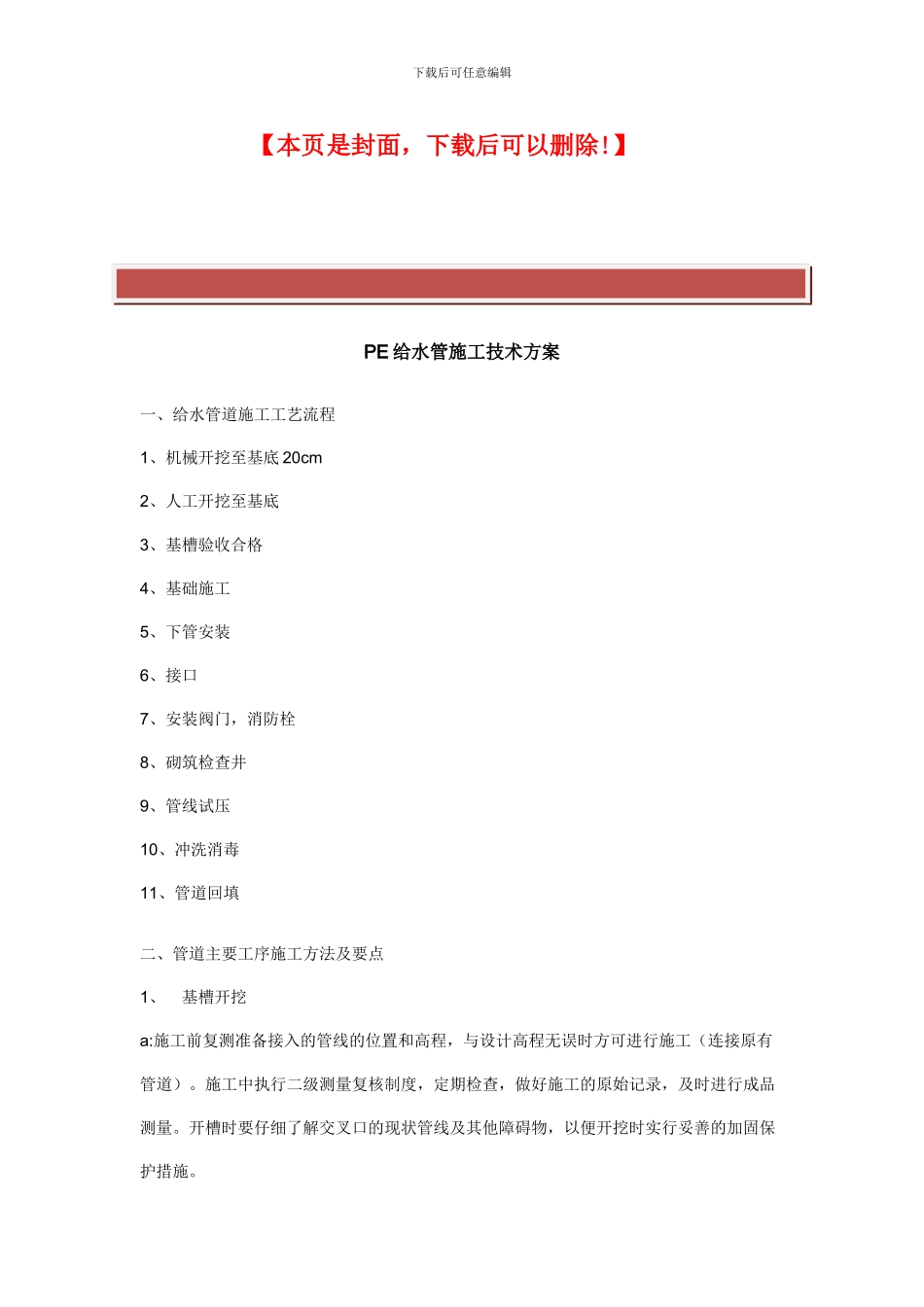

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】PE 给水管施工技术方案一、给水管道施工工艺流程1、机械开挖至基底 20cm 2、人工开挖至基底 3、基槽验收合格4、基础施工5、下管安装6、接口7、安装阀门，消防栓 8、砌筑检查井 9、管线试压 10、冲洗消毒 11、管道回填二、管道主要工序施工方法及要点1、 基槽开挖a:施工前复测准备接入的管线的位置和高程，与设计高程无误时方可进行施工（连接原有管道）。施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行成品测量。开槽时要仔细了解交叉口的现状管线及其他障碍物，以便开挖时实行妥善的加固保护措施。下载后可任意编辑b:机械开挖基槽，槽底预留 20cm 左右，由人工清理槽底，确保槽底原状土不受扰动。c:开挖深度为 1：0.25（挖深＞2.5m 时，拨台宽度为 0.5m），如遇土质较差时，坡度适当放大，如位置受限，需实行必要的支护，防止坍塌。d:开槽后，在下管安装前约请有关人员包括监理，业主验槽合格后方可进行下道工序。（本工程根据设计院 S-R-12 工程设计变更通知单要求，不需施工管基础。）2、 管道施工a:主管采纳球墨铸铁管，橡胶圈承插接口，过桥管采纳 D325×8 焊接钢管，沿路预埋支管采纳 D219×6 焊接钢管。b:施工前需对管件及阀门进行试验检测，其压力等级不应低于管道工作压力的 1.5 倍，材料进场后及下管前要对管材及附件进行检验，包括文字证明和实物检查。c:管材在运输，装卸及堆放过程中严禁抛扔或激烈碰撞。管道的铺设应在验槽合格后方可进行，在铺设管道前要对管材，管件等重新进行一次外观检查，发现有问题的管材和管件均不得使用。d:管材的吊运及放入槽内时，应采纳可靠的软带吊具，平稳下沟，不得与槽底和槽壁发生剧烈碰撞。配管时沿沟槽分散配置，减少二次搬运，为确保下管位置的准确，需在管内放置带有中心刻度的水平尺，检验时看管道坐标中心线上下垂的中心吊线与水平尺的中心是否重合。e:管节安装：（1） 安装前首先清除管内和插口处的粘沙和毛刺，并将橡胶圈表面的油污物清除洁净。（2） 验槽合格后下管，为防止浮管直接在管道无接口处先部分回土，同时应先回细土，防止石块碎砖损伤管道。（3） 固化管道连接时在插入管放置橡胶圈，并确保橡胶圈不翘不扭，均匀一致的卡在槽内，如有忖里破损，应在承插部分涂刷植物油润滑，随之将管自插口轻轻插入承口...
