人工挖孔桩施工方案及施工组织设计VIP免费

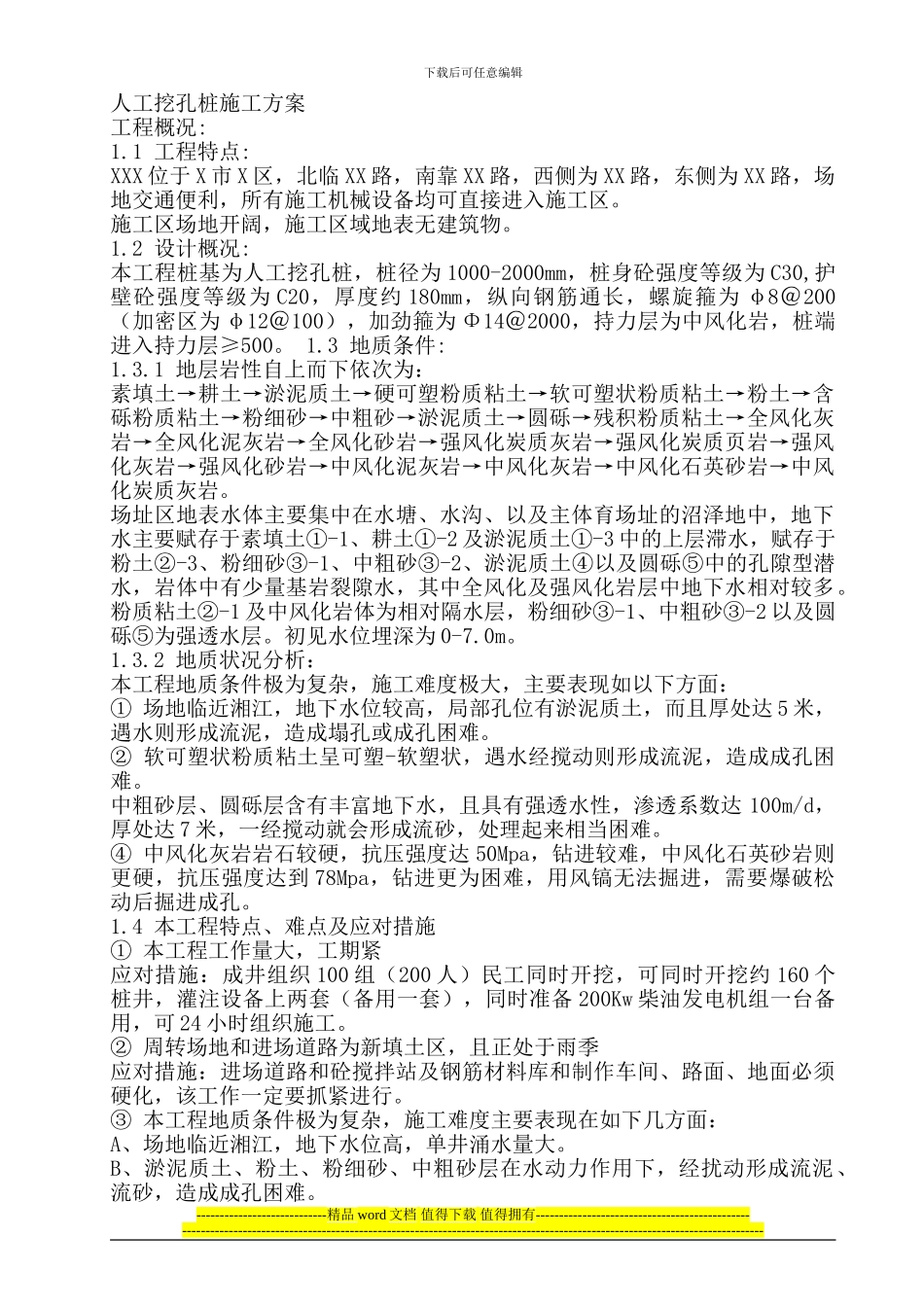

人工挖孔桩施工方案及施工组织设计_第1页
1/20

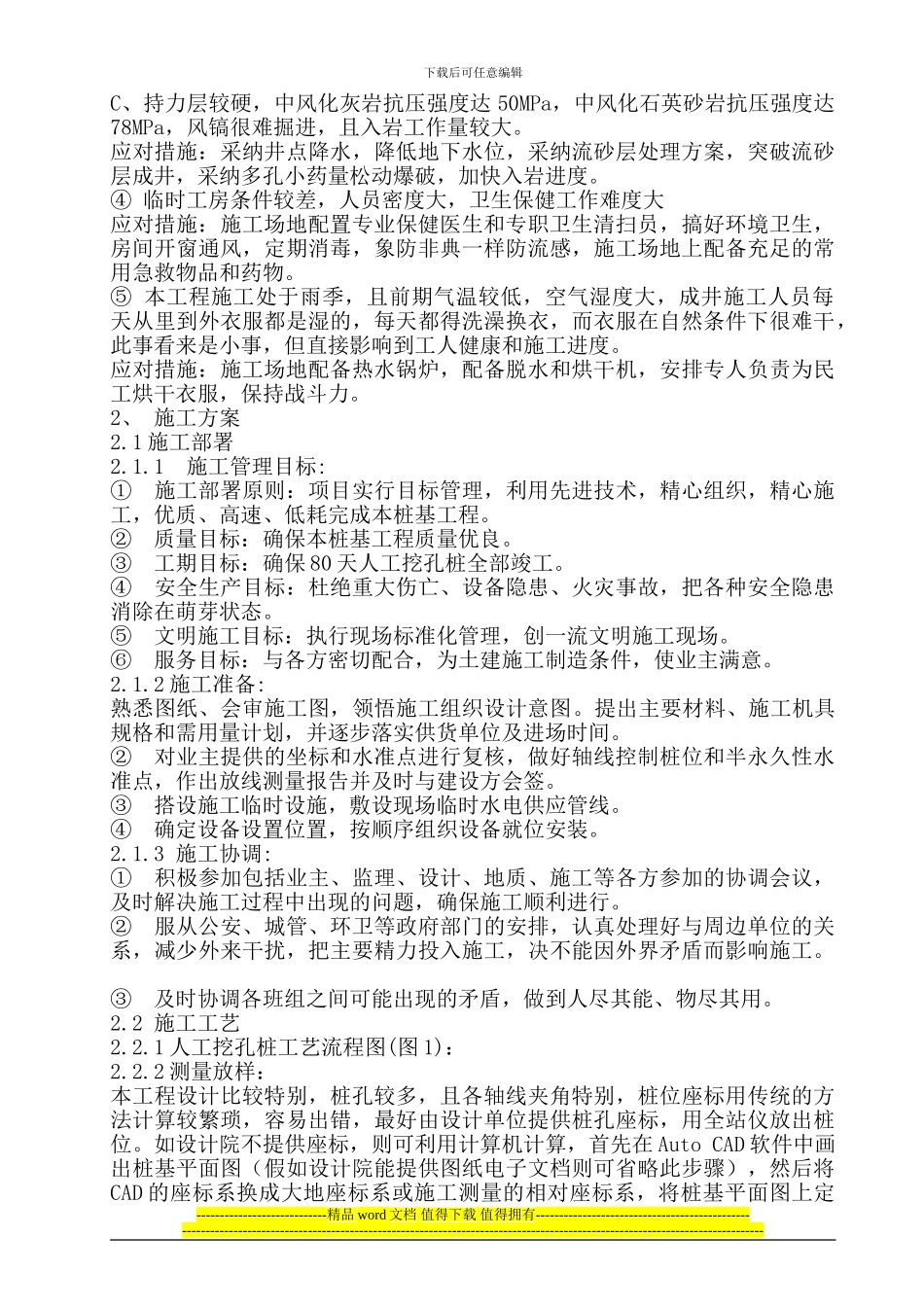

人工挖孔桩施工方案及施工组织设计_第2页
2/20

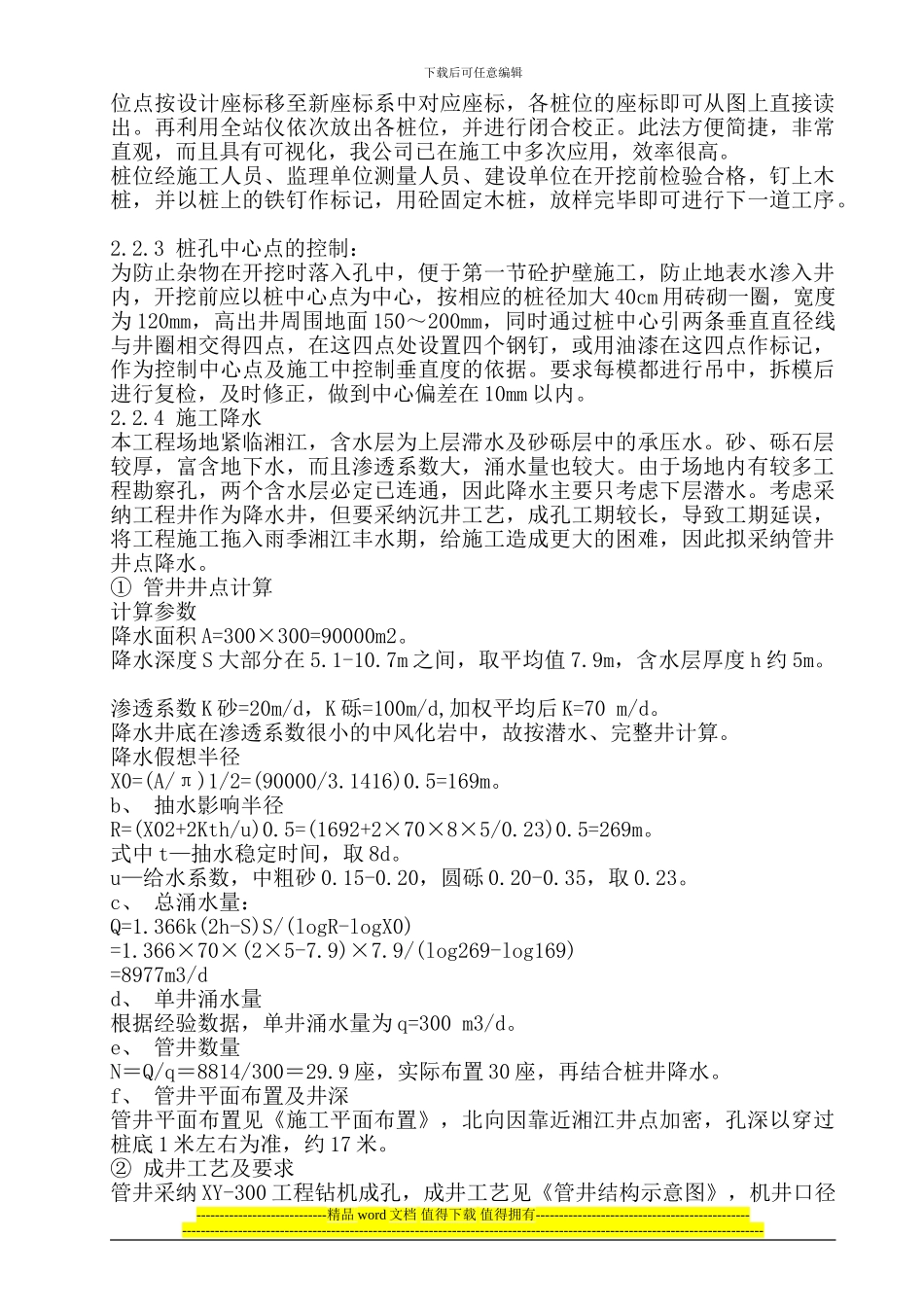

人工挖孔桩施工方案及施工组织设计_第3页
3/20
下载后可任意编辑人工挖孔桩施工方案工程概况: 1.1 工程特点: XXX 位于 X 市 X 区,北临 XX 路,南靠 XX 路,西侧为 XX 路,东侧为 XX 路,场地交通便利,所有施工机械设备均可直接进入施工区。 施工区场地开阔,施工区域地表无建筑物。 1.2 设计概况: 本工程桩基为人工挖孔桩,桩径为 1000-2000mm,桩身砼强度等级为 C30,护壁砼强度等级为 C20,厚度约 180mm,纵向钢筋通长,螺旋箍为 φ8@200(加密区为 φ12@100),加劲箍为 Φ14@2000,持力层为中风化岩,桩端进入持力层≥500。 1.3 地质条件: 1.3.1 地层岩性自上而下依次为: 素填土→耕土→淤泥质土→硬可塑粉质粘土→软可塑状粉质粘土→粉土→含砾粉质粘土→粉细砂→中粗砂→淤泥质土→圆砾→残积粉质粘土→全风化灰岩→全风化泥灰岩→全风化砂岩→强风化炭质灰岩→强风化炭质页岩→强风化灰岩→强风化砂岩→中风化泥灰岩→中风化灰岩→中风化石英砂岩→中风化炭质灰岩。 场址区地表水体主要集中在水塘、水沟、以及主体育场址的沼泽地中,地下水主要赋存于素填土①-1、耕土①-2 及淤泥质土①-3 中的上层滞水,赋存于粉土②-3、粉细砂③-1、中粗砂③-2、淤泥质土④以及圆砾⑤中的孔隙型潜水,岩体中有少量基岩裂隙水,其中全风化及强风化岩层中地下水相对较多。粉质粘土②-1 及中风化岩体为相对隔水层,粉细砂③-1、中粗砂③-2 以及圆砾⑤为强透水层。初见水位埋深为 0-7.0m。 1.3.2 地质状况分析: 本工程地质条件极为复杂,施工难度极大,主要表现如以下方面: ① 场地临近湘江,地下水位较高,局部孔位有淤泥质土,而且厚处达 5 米,遇水则形成流泥,造成塌孔或成孔困难。 ② 软可塑状粉质粘土呈可塑-软塑状,遇水经搅动则形成流泥,造成成孔困难。 中粗砂层、圆砾层含有丰富地下水,且具有强透水性,渗透系数达 100m/d,厚处达 7 米,一经搅动就会形成流砂,处理起来相当困难。 ④ 中风化灰岩岩石较硬,抗压强度达 50Mpa,钻进较难,中风化石英砂岩则更硬,抗压强度达到 78Mpa,钻进更为困难,用风镐无法掘进,需要爆破松动后掘进成孔。 1.4 本工程特点、难点及应对措施 ① 本工程工作量大,工期紧 应对措施:成井组织 100 组(200 人)民工同时开挖,可同时开挖约 160 个桩井,灌注设备上两套(备用一套),同时准备 200Kw 柴油发电机组一台备用,可 24 小时组织施工。 ② 周转场地和进场道路为新填土区,且...
