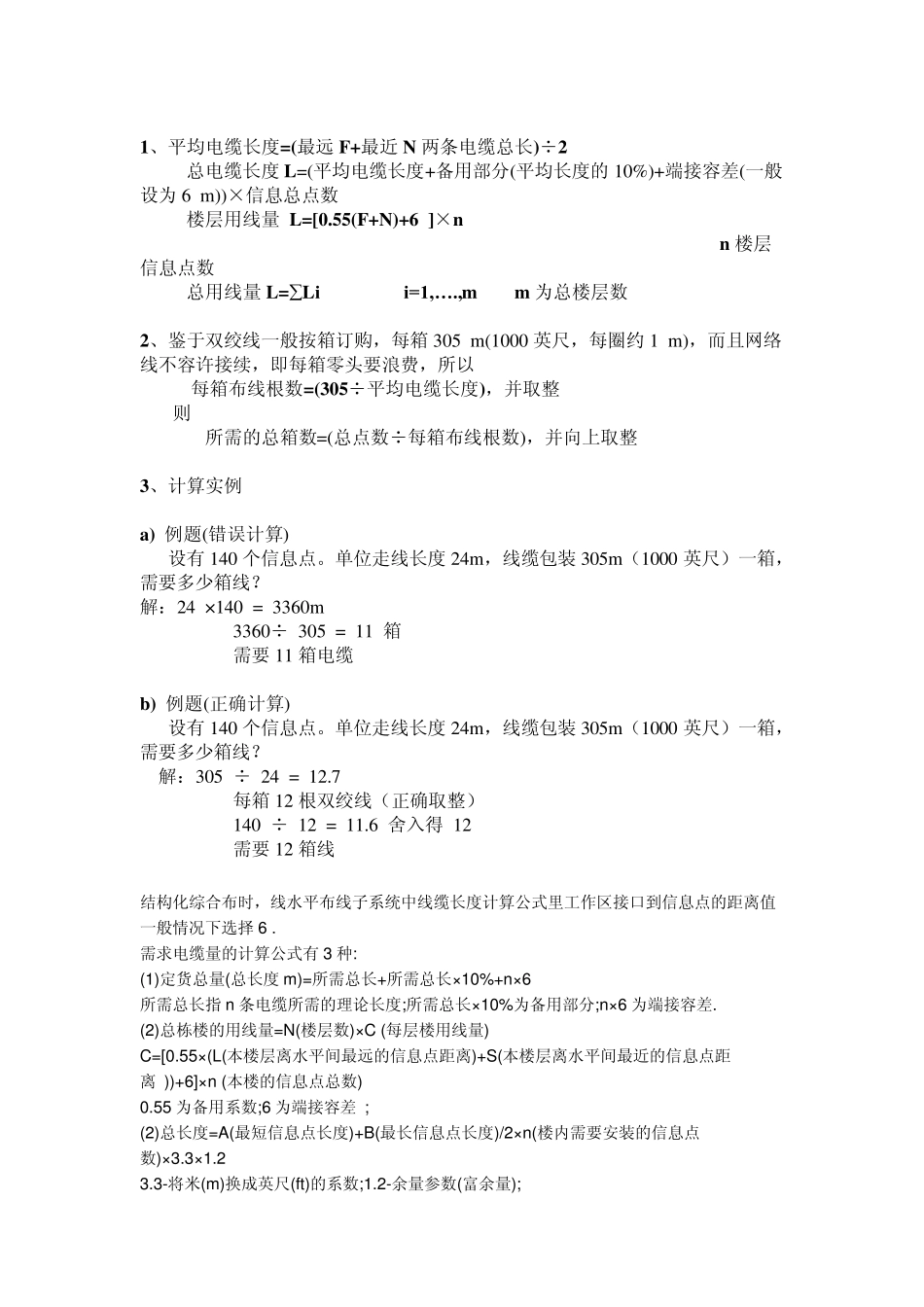

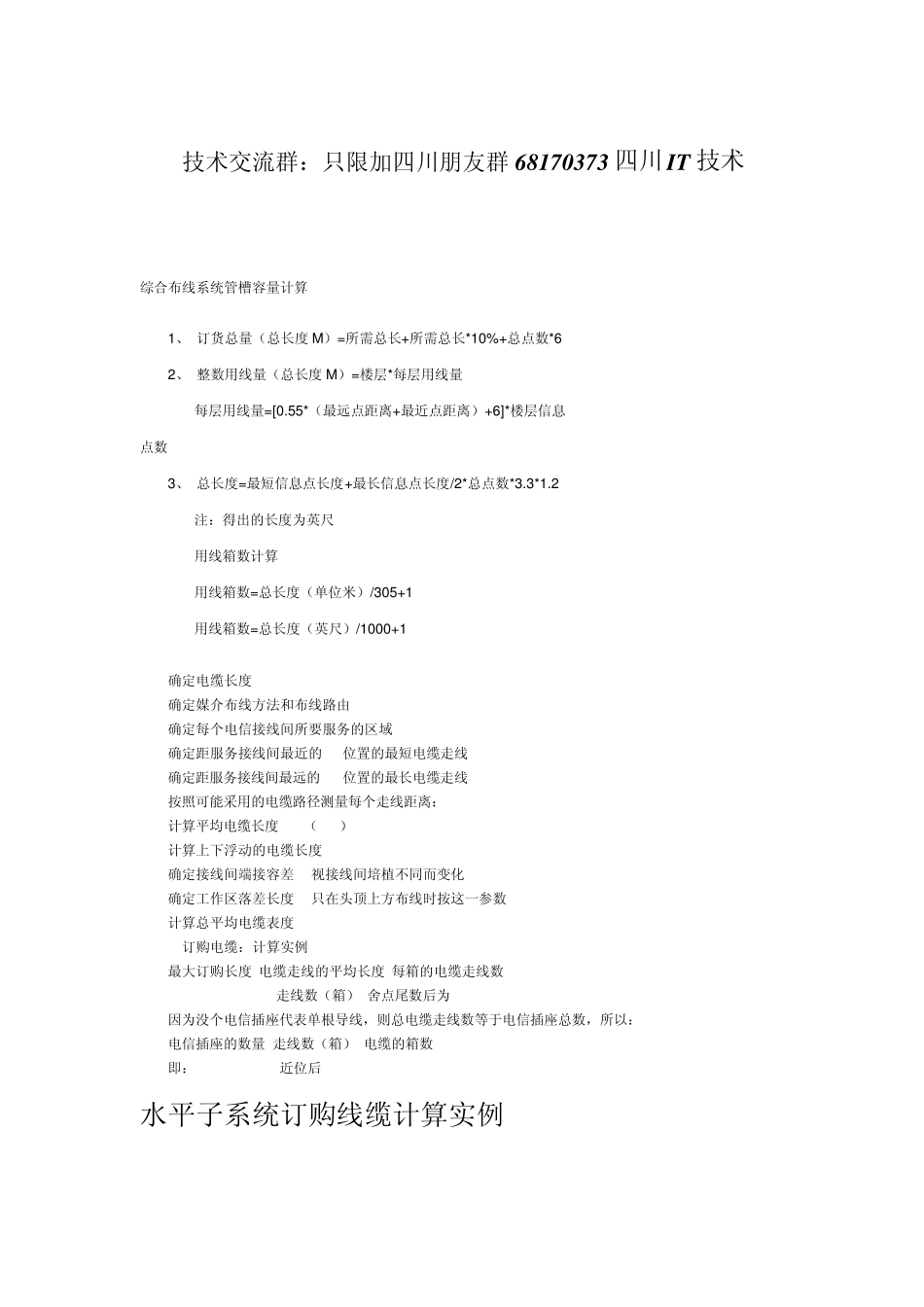

技术交流群：只限加四川朋友群68170373 四川IT 技术 综合布线系统管槽容量计算 1、 订货总量（总长度 M）=所需总长+所需总长*10%+总点数*6 2、 整数用线量（总长度 M）=楼层*每层用线量 每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数 3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺 用线箱数计算 用线箱数=总长度（单位米）/305+1 用线箱数=总长度（英尺）/1000+1 1. 确定电缆长度 确定媒介布线方法和布线路由 确定每个电信接线间所要服务的区域 确定距服务接线间最近的 to位置的最短电缆走线a 确定距服务接线间最远的 to位置的最长电缆走线b 按照可能采用的电缆路径测量每个走线距离： 计算平均电缆长度 al=（a+b）/2 计算上下浮动的电缆长度 s=al*10% 确定接线间端接容差 c<视接线间培植不同而变化> 确定工作区落差长度 d<只在头顶上方布线时按这一参数> 计算总平均电缆表度 tcl=al+s+c+d 2.订购电缆：计算实例 最大订购长度/电缆走线的平均长度=每箱的电缆走线数 305m/23.6m=12.8走线数（箱）<舍点尾数后为 12> 因为没个电信插座代表单根导线，则总电缆走线数等于电信插座总数，所以： 电信插座的数量/走线数（箱）=电缆的箱数 即：140/12=11.6 近位后=12 水平子系统订购线缆计算实例 1、平均电缆长度=(最远F+最近N 两条电缆总长)÷2 总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数 楼层用线量 L=[0.55(F+N)+6 ]×n n楼层信息点数 总用线量 L=Li i=1,… .,m m 为总楼层数 2、鉴于双绞线一般按箱订购，每箱 305 m(1000 英尺，每圈约 1 m)，而且网络线不容许接续，即每箱零头要浪费，所以 每箱布线根数=(305÷平均电缆长度)，并取整 则 所需的总箱数=(总点数÷每箱布线根数)，并向上取整 3、计算实例 a) 例题(错误计算) 设有 140 个信息点。单位走线长度24m，线缆包装 305m（1000 英尺）一箱，需要多少箱线？ 解：24 ×140 = 3360m 3360÷ 305 = 11 箱 需要 11 箱电缆 b) 例题(正确计算) 设有 140 个信息点。单位走线长度24m，线缆包装 305m（1000 英尺）一箱，需要多少箱线？ 解：305 ÷ 24 = 12.7 每箱 12 根双绞线（正确取整） 140 ÷ 12 = 11.6 舍入得 12 需要 12 箱线 结构化综合布时，线水平布线子系统中线缆长度计算公式...
