建筑防水工程施工工艺标准VIP免费

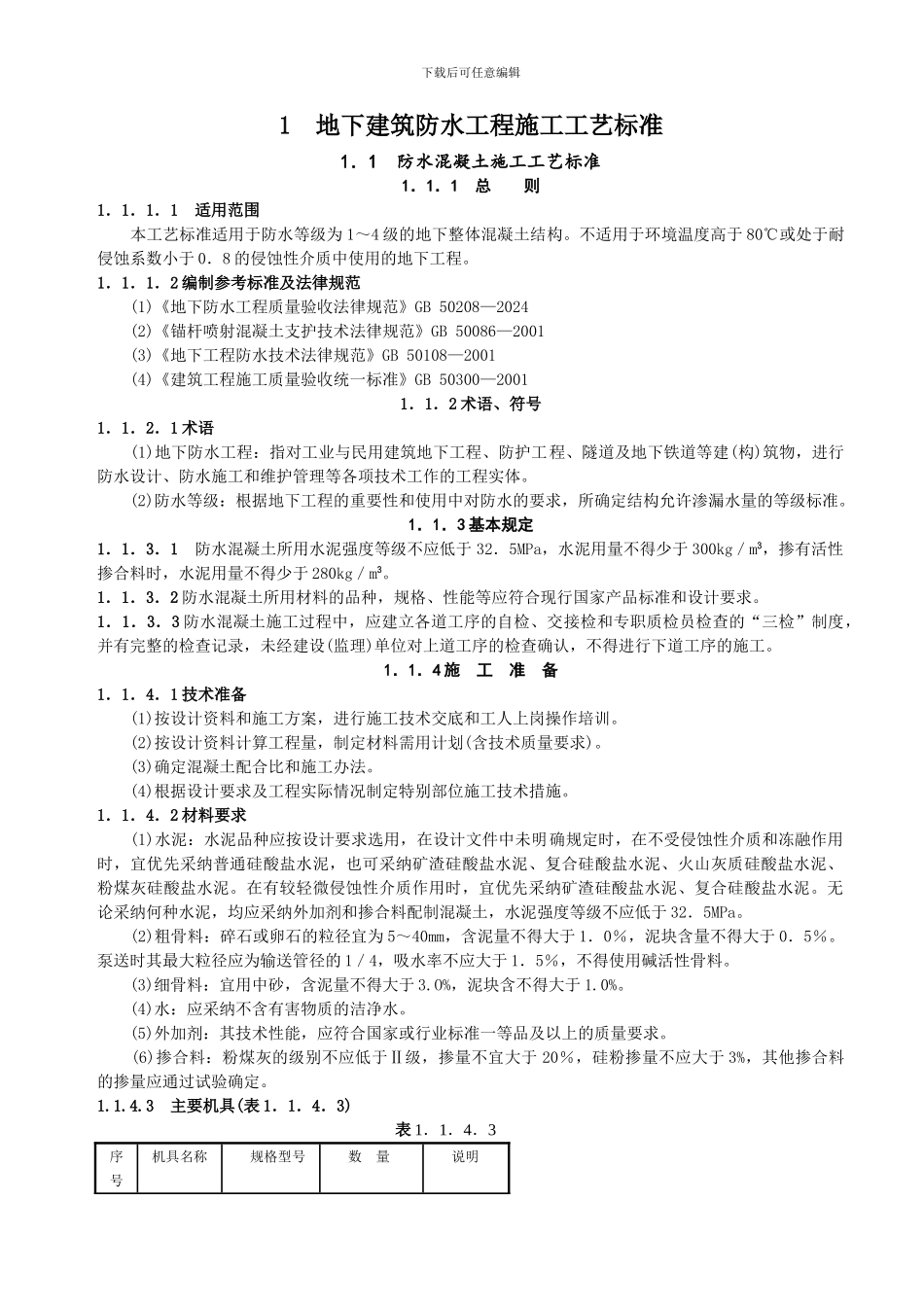

下载后可任意编辑1 地下建筑防水工程施工工艺标准1．1 防水混凝土施工工艺标准1．1．1 总 则1．1．1．1 适用范围 本工艺标准适用于防水等级为 1～4 级的地下整体混凝土结构。不适用于环境温度高于 80℃或处于耐侵蚀系数小于 0．8 的侵蚀性介质中使用的地下工程。1．1．1．2 编制参考标准及法律规范 (1)《地下防水工程质量验收法律规范》GB 50208—2024 (2)《锚杆喷射混凝土支护技术法律规范》GB 50086—2001 (3)《地下工程防水技术法律规范》GB 50108—2001 (4)《建筑工程施工质量验收统一标准》GB 50300—20011．1．2 术语、符号1．1．2．1 术语 (1)地下防水工程：指对工业与民用建筑地下工程、防护工程、隧道及地下铁道等建(构)筑物，进行防水设计、防水施工和维护管理等各项技术工作的工程实体。 (2)防水等级：根据地下工程的重要性和使用中对防水的要求，所确定结构允许渗漏水量的等级标准。1．1．3 基本规定1．1．3．1 防水混凝土所用水泥强度等级不应低于 32．5MPa，水泥用量不得少于 300kg／m3，掺有活性掺合料时，水泥用量不得少于 280kg／m3。1．1．3．2 防水混凝土所用材料的品种，规格、性能等应符合现行国家产品标准和设计要求。1．1．3．3 防水混凝土施工过程中，应建立各道工序的自检、交接检和专职质检员检查的“三检”制度，并有完整的检查记录，未经建设(监理)单位对上道工序的检查确认，不得进行下道工序的施工。1．1．4 施 工 准 备1．1．4．1 技术准备 (1)按设计资料和施工方案，进行施工技术交底和工人上岗操作培训。 (2)按设计资料计算工程量，制定材料需用计划(含技术质量要求)。(3)确定混凝土配合比和施工办法。 (4)根据设计要求及工程实际情况制定特别部位施工技术措施。1．1．4．2 材料要求 (1)水泥：水泥品种应按设计要求选用，在设计文件中未明确规定时，在不受侵蚀性介质和冻融作用时，宜优先采纳普通硅酸盐水泥，也可采纳矿渣硅酸盐水泥、复合硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥。在有较轻微侵蚀性介质作用时，宜优先采纳矿渣硅酸盐水泥、复合硅酸盐水泥。无论采纳何种水泥，均应采纳外加剂和掺合料配制混凝土，水泥强度等级不应低于 32．5MPa。 (2)粗骨料：碎石或卵石的粒径宜为 5～40mm，含泥量不得大于 1．0％，泥块含量不得大于 0．5％。泵送时其最大粒径应为输送管径的 1／4，吸水率不应大于 1．5％，不得使用碱活性骨料。 (3)细骨料：宜用中...
