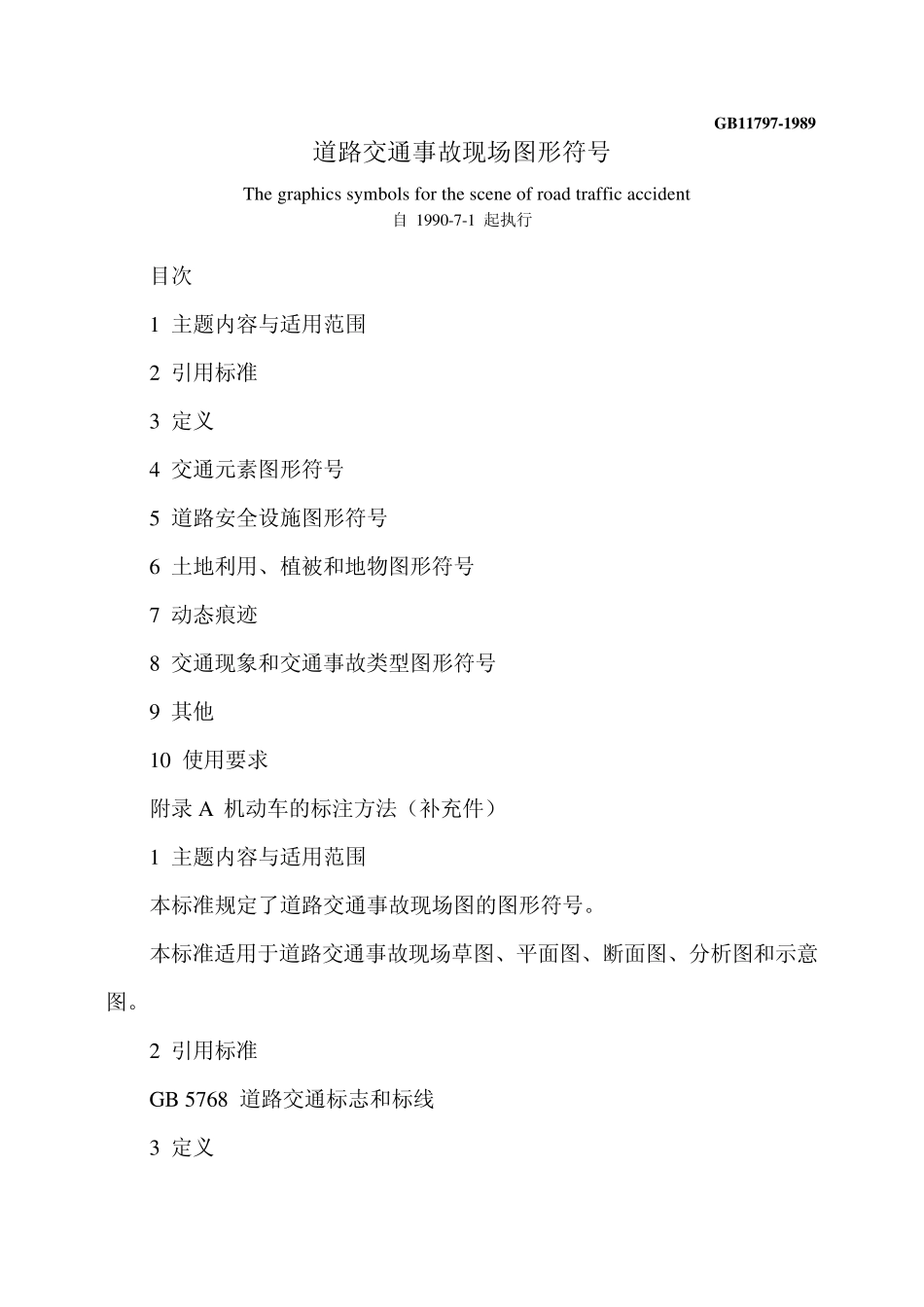

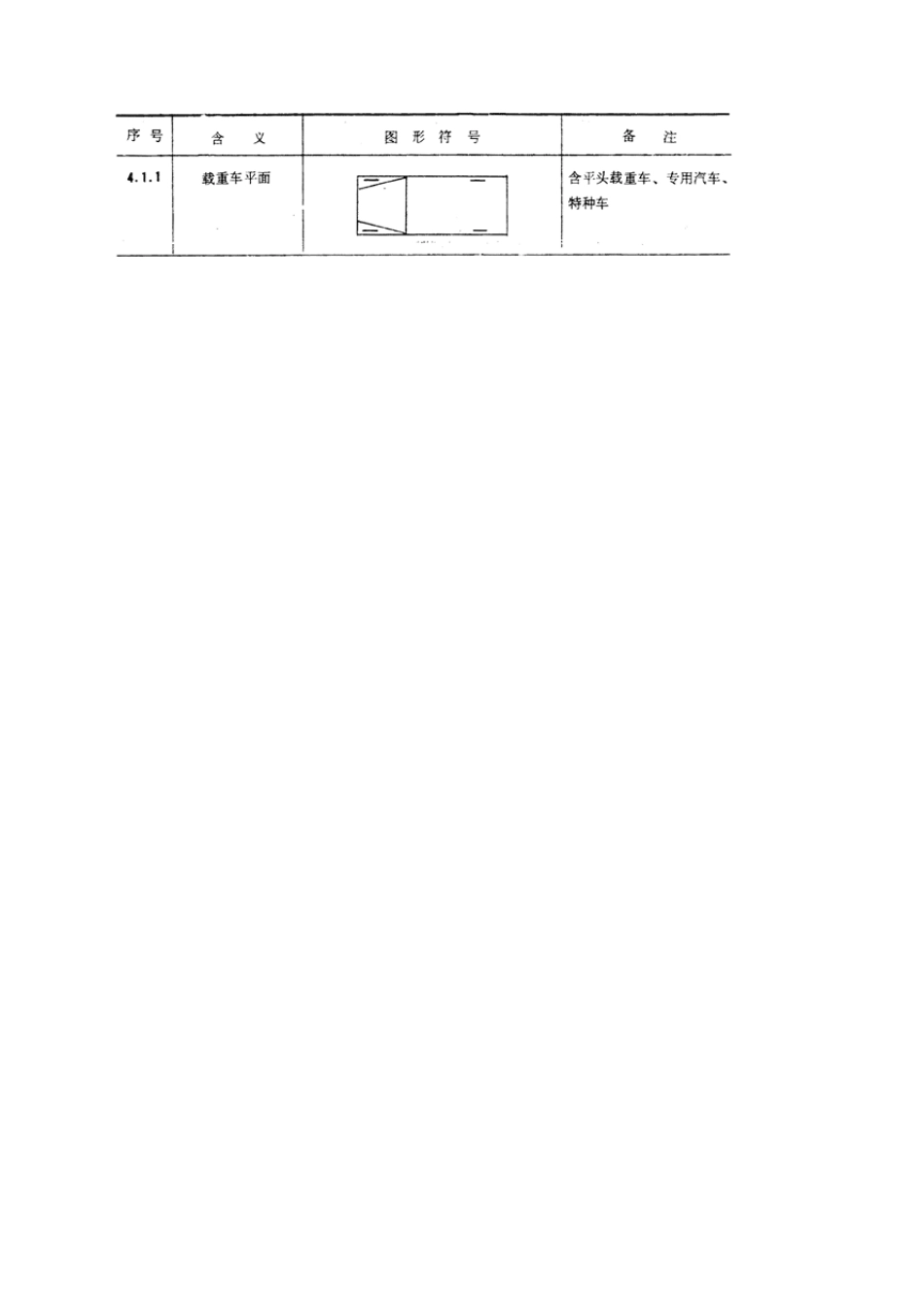

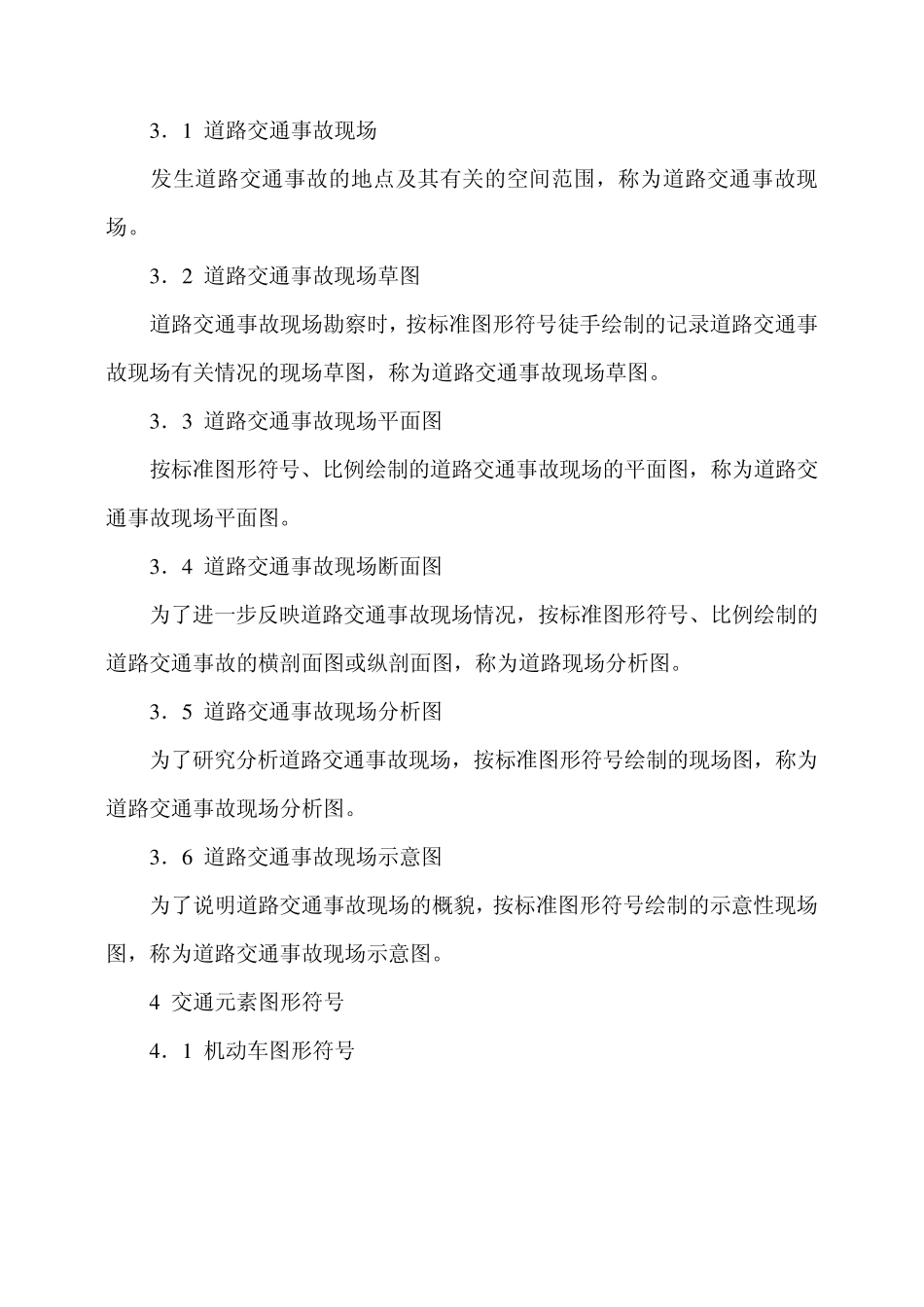

GB11797-1989 道路交通事故现场图形符号 The graphics sy mbols for the scene of road traffic accident 自 1990-7-1 起执行 目次 1 主题内容与适用范围 2 引用标准 3 定义 4 交通元素图形符号 5 道路安全设施图形符号 6 土地利用、植被和地物图形符号 7 动态痕迹 8 交通现象和交通事故类型图形符号 9 其他 10 使用要求 附录 A 机动车的标注方法（补充件） 1 主题内容与适用范围 本标准规定了道路交通事故现场图的图形符号。 本标准适用于道路交通事故现场草图、平面图、断面图、分析图和示意图。 2 引用标准 GB 5768 道路交通标志和标线 3 定义 3 ．1 道路交通事故现场 发生道路交通事故的地点及其有关的空间范围，称为道路交通事故现场。 3 ．2 道路交通事故现场草图 道路交通事故现场勘察时，按标准图形符号徒手绘制的记录道路交通事故现场有关情况的现场草图，称为道路交通事故现场草图。 3 ．3 道路交通事故现场平面图 按标准图形符号、比例绘制的道路交通事故现场的平面图，称为道路交通事故现场平面图。 3 ．4 道路交通事故现场断面图 为了进一步反映道路交通事故现场情况，按标准图形符号、比例绘制的道路交通事故的横剖面图或纵剖面图，称为道路现场分析图。 3 ．5 道路交通事故现场分析图 为了研究分析道路交通事故现场，按标准图形符号绘制的现场图，称为道路交通事故现场分析图。 3 ．6 道路交通事故现场示意图 为了说明道路交通事故现场的概貌，按标准图形符号绘制的示意性现场图，称为道路交通事故现场示意图。 4 交通元素图形符号 4 ．1 机动车图形符号 4 ．2 非机动车图形符号 4 ．3 人体图形符号 4 ．4 牲畜图形符号 5 道路安全设施图形符号 5 ．1 道路标线符号 5 ．2 道路结构、功能图形符号 5 ．3 安全设施图形符号 6 土地利用、植被和地物图形符号 7 动态痕迹 8 交通现象和交通事故类型图形符号 9 其他 1 0 使用要求 1 0 ．1 本标准中各类图形符号，可以单独使用或合并使用。 1 0 ．2 绘制图形符号时，应按本标准中图形符号的各部位近似比例绘制，避免图形符号失真。 1 0 ．3 实际使用时，将机动车平面图形中的两侧轮胎连接作为车轴后，即为机动车底面图形。 1 0 ．4 本标准中机动车图形符号，都是假定机动车自右向左行驶的，使用中，可以根据实际情况，调整图形符号的角度、方向和机动车轮...
