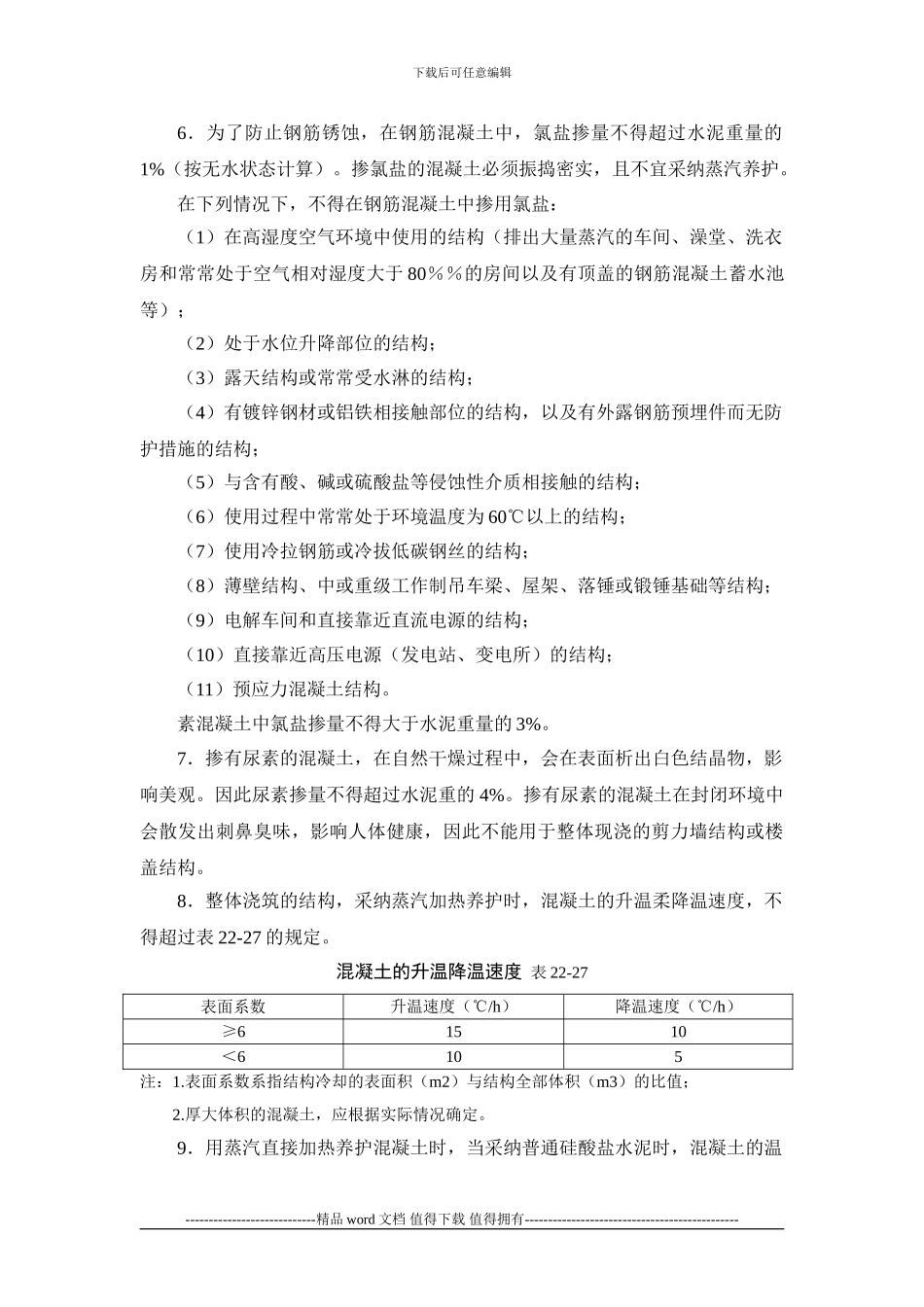

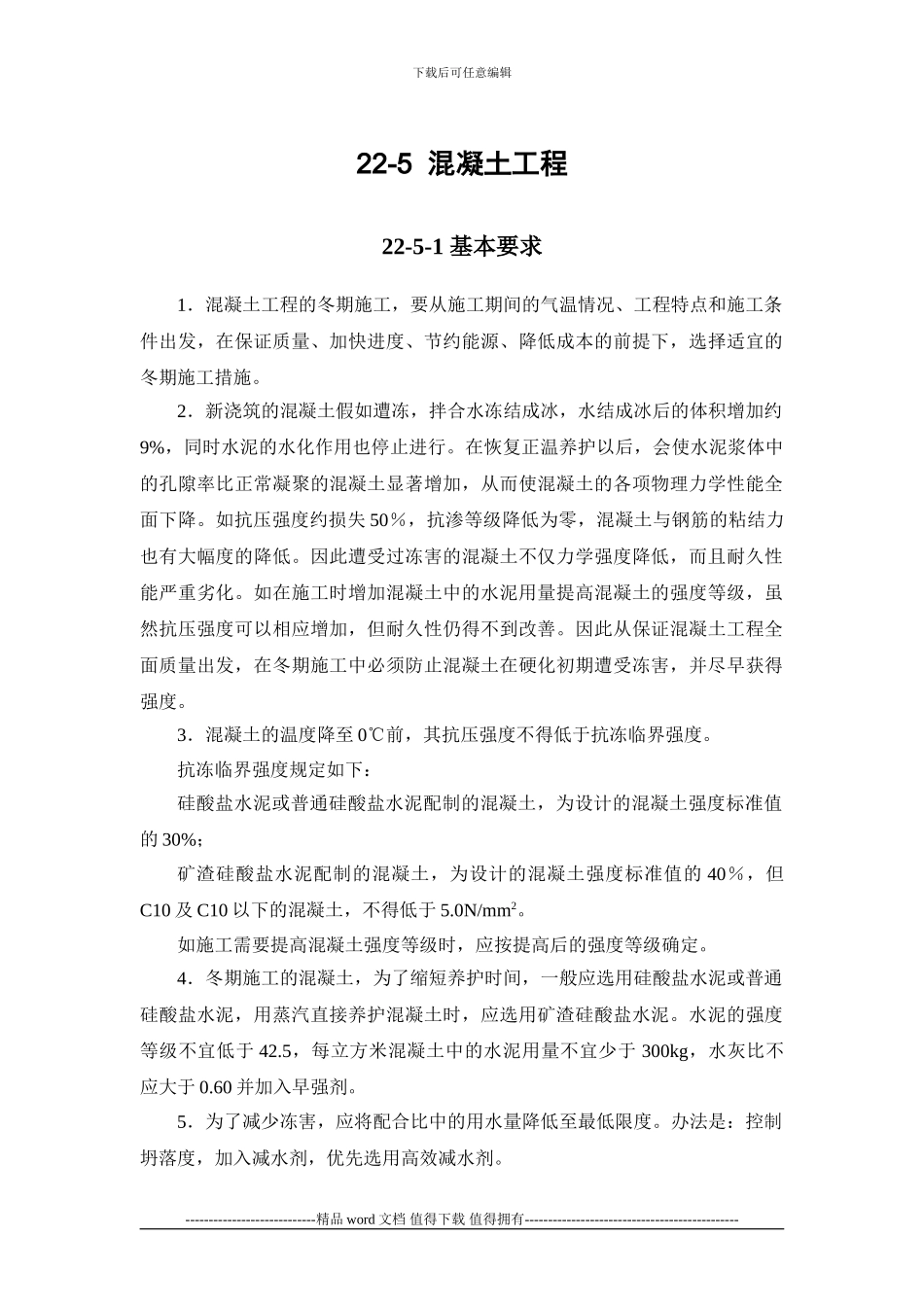

下载后可任意编辑22-5 混凝土工程22-5-1 基本要求1．混凝土工程的冬期施工，要从施工期间的气温情况、工程特点和施工条件出发，在保证质量、加快进度、节约能源、降低成本的前提下，选择适宜的冬期施工措施。2．新浇筑的混凝土假如遭冻，拌合水冻结成冰，水结成冰后的体积增加约9%，同时水泥的水化作用也停止进行。在恢复正温养护以后，会使水泥浆体中的孔隙率比正常凝聚的混凝土显著增加，从而使混凝土的各项物理力学性能全面下降。如抗压强度约损失 50％，抗渗等级降低为零，混凝土与钢筋的粘结力也有大幅度的降低。因此遭受过冻害的混凝土不仅力学强度降低，而且耐久性能严重劣化。如在施工时增加混凝土中的水泥用量提高混凝土的强度等级，虽然抗压强度可以相应增加，但耐久性仍得不到改善。因此从保证混凝土工程全面质量出发，在冬期施工中必须防止混凝土在硬化初期遭受冻害，并尽早获得强度。3．混凝土的温度降至 0℃前，其抗压强度不得低于抗冻临界强度。抗冻临界强度规定如下：硅酸盐水泥或普通硅酸盐水泥配制的混凝土，为设计的混凝土强度标准值的 30%；矿渣硅酸盐水泥配制的混凝土，为设计的混凝土强度标准值的 40％，但C10 及 C10 以下的混凝土，不得低于 5.0N/mm2。如施工需要提高混凝土强度等级时，应按提高后的强度等级确定。4．冬期施工的混凝土，为了缩短养护时间，一般应选用硅酸盐水泥或普通硅酸盐水泥，用蒸汽直接养护混凝土时，应选用矿渣硅酸盐水泥。水泥的强度等级不宜低于 42.5，每立方米混凝土中的水泥用量不宜少于 300kg，水灰比不应大于 0.60 并加入早强剂。5．为了减少冻害，应将配合比中的用水量降低至最低限度。办法是：控制坍落度，加入减水剂，优先选用高效减水剂。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑6．为了防止钢筋锈蚀，在钢筋混凝土中，氯盐掺量不得超过水泥重量的1%（按无水状态计算）。掺氯盐的混凝土必须振捣密实，且不宜采纳蒸汽养护。在下列情况下，不得在钢筋混凝土中掺用氯盐：（1）在高湿度空气环境中使用的结构（排出大量蒸汽的车间、澡堂、洗衣房和常常处于空气相对湿度大于 80％％的房间以及有顶盖的钢筋混凝土蓄水池等）；（2）处于水位升降部位的结构；（3）露天结构或常常受水淋的结构；（4）有镀锌钢材或铝铁相接触部位的结构，以及有外露钢筋预埋件而无防护措施的结构；（5）与...
