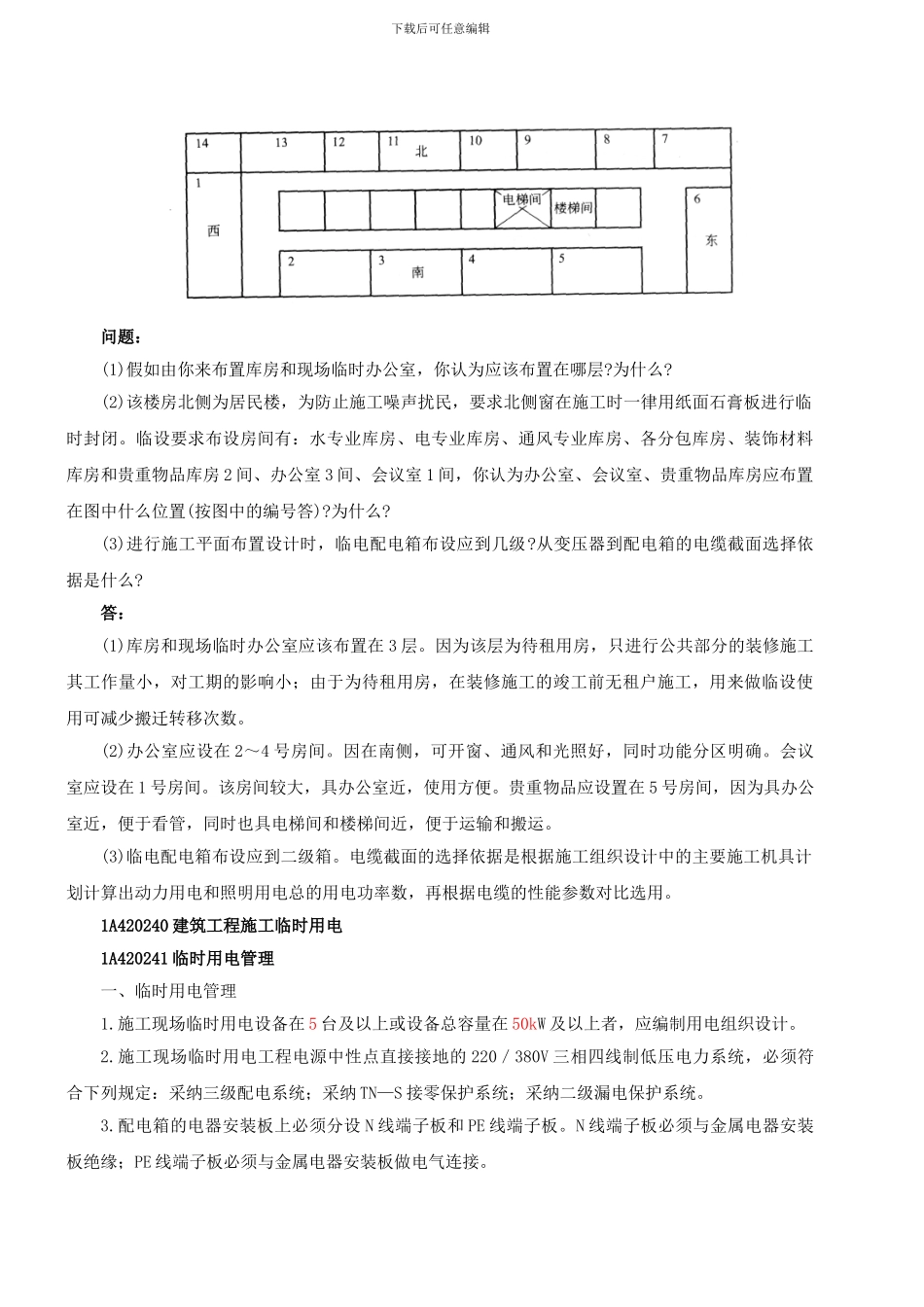

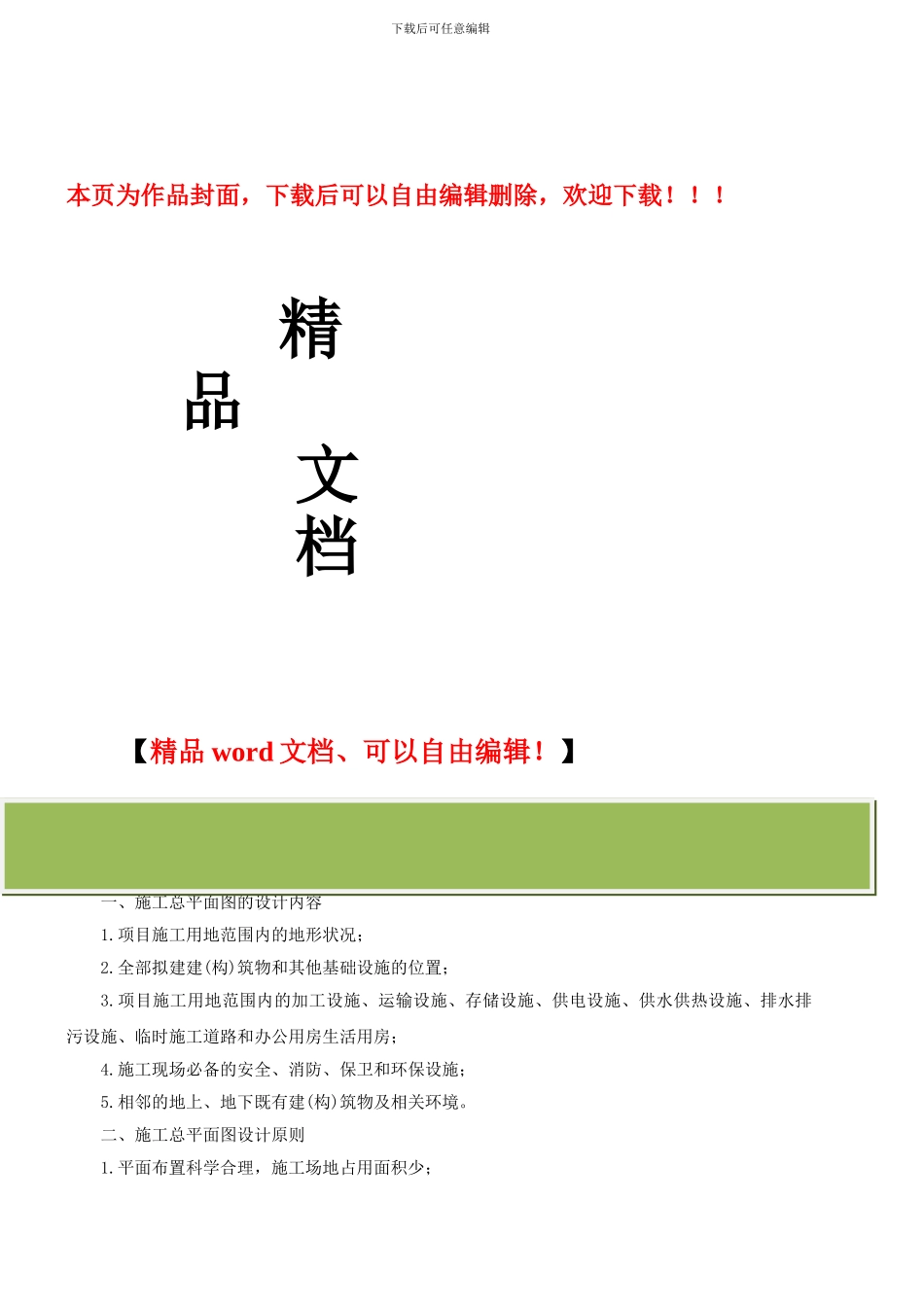

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1A420240 建筑工程施工现场平面布置1A420241 施工平面图设计一、施工总平面图的设计内容1.项目施工用地范围内的地形状况；2.全部拟建建(构)筑物和其他基础设施的位置；3.项目施工用地范围内的加工设施、运输设施、存储设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公用房生活用房；4.施工现场必备的安全、消防、保卫和环保设施；5.相邻的地上、地下既有建(构)筑物及相关环境。二、施工总平面图设计原则1.平面布置科学合理，施工场地占用面积少；下载后可任意编辑2.合理组织运输，减少二次搬运；3.施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；4.充分利用既有建(构)筑物和既有设施为项目施工服务，降低临时设施的建造费用；5.临时设施应方便生产和生活，办公区、生活区、生产区宜分离设置；6.符合节能、环保、安全和消防等要求；7.遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。三、施工总平面图设计要点***布置内部临时运输道路主干道宽度单行道不小于 4m，双行道不小于 6m。木材场两侧应有 6m 宽通道，端头处应有12m×l2m 回车场，消防车道不小于 4m，载重车转弯半径不宜小于 15m。宿舍内应保证有必要的生活空间，室内净高不得小于 2.4m，通道宽度不得小于 0.9m，每间宿舍居住人员不得超过 16 人。（2024 年案例三 4）1A420242 施工平面图管理1.总体要求：文明施工、安全有序、干净卫生、不扰民、不损害公众利益。2.法律规范场容：(1)施工平面图设计的科学合理化、物料堆放与机械设备定位标准化，保证施工现场场容法律规范化。(2)在施工现场周边按法律规范要求设置临时维护设施。(3)现场内沿路设置畅通的排水系统。(4)现场道路主要场地做硬化处理。(5)设专人清扫办公区和生活区，并对施工作业区和临时道路洒水和清扫。(6)建筑物内施工垃圾的清运，必须采纳相应容器或管道运输，严禁凌空抛掷。3.环境保护：工程施工可能对环境造成的影响有：大气污染、室内空气污染、水污染、土壤污染、噪声污染、光污染、垃圾污染等。例题某公司承接了某办公楼的装饰工程，平面如图所示，该楼共 6 层，首层为大堂和会议用房，二层为出租用房，三层为待租用房，四层以上为办公用房。合同装饰范围为：办公、首层全部进行装饰，待租用房只进行...
