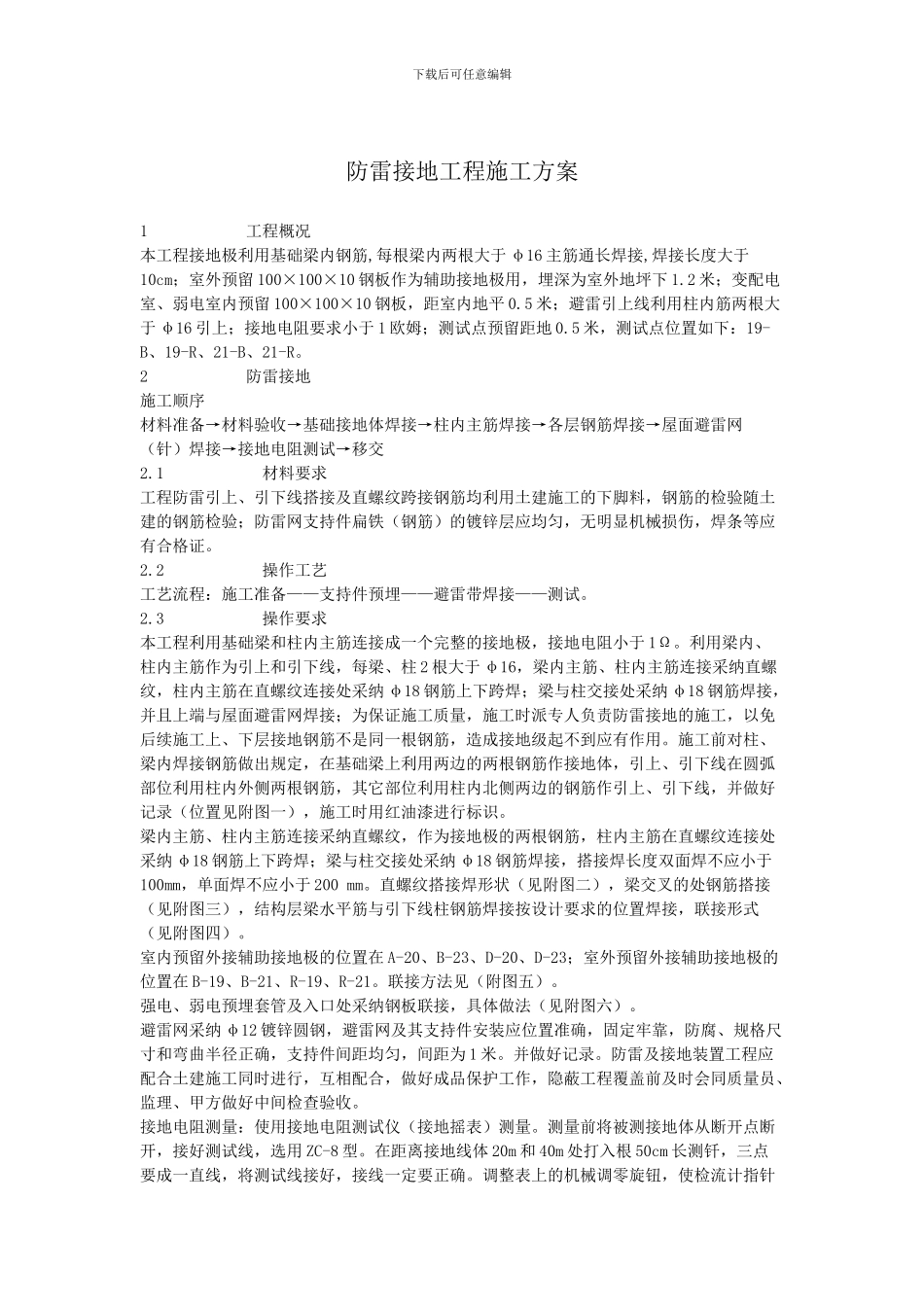

下载后可任意编辑防雷接地工程施工方案1 工程概况本工程接地极利用基础梁内钢筋,每根梁内两根大于 φ16 主筋通长焊接,焊接长度大于10cm；室外预留 100×100×10 钢板作为辅助接地极用，埋深为室外地坪下 1.2 米；变配电室、弱电室内预留 100×100×10 钢板，距室内地平 0.5 米；避雷引上线利用柱内筋两根大于 φ16 引上；接地电阻要求小于 1 欧姆；测试点预留距地 0.5 米，测试点位置如下：19-B、19-R、21-B、21-R。2 防雷接地施工顺序材料准备→材料验收→基础接地体焊接→柱内主筋焊接→各层钢筋焊接→屋面避雷网（针）焊接→接地电阻测试→移交2.1 材料要求工程防雷引上、引下线搭接及直螺纹跨接钢筋均利用土建施工的下脚料，钢筋的检验随土建的钢筋检验；防雷网支持件扁铁（钢筋）的镀锌层应均匀，无明显机械损伤，焊条等应有合格证。2.2 操作工艺工艺流程：施工准备——支持件预埋——避雷带焊接——测试。2.3 操作要求本工程利用基础梁和柱内主筋连接成一个完整的接地极，接地电阻小于 1Ω。利用梁内、柱内主筋作为引上和引下线，每梁、柱 2 根大于 φ16，梁内主筋、柱内主筋连接采纳直螺纹，柱内主筋在直螺纹连接处采纳 φ18 钢筋上下跨焊；梁与柱交接处采纳 φ18 钢筋焊接，并且上端与屋面避雷网焊接；为保证施工质量，施工时派专人负责防雷接地的施工，以免后续施工上、下层接地钢筋不是同一根钢筋，造成接地级起不到应有作用。施工前对柱、梁内焊接钢筋做出规定，在基础梁上利用两边的两根钢筋作接地体，引上、引下线在圆弧部位利用柱内外侧两根钢筋，其它部位利用柱内北侧两边的钢筋作引上、引下线，并做好记录（位置见附图一），施工时用红油漆进行标识。梁内主筋、柱内主筋连接采纳直螺纹，作为接地极的两根钢筋，柱内主筋在直螺纹连接处采纳 φ18 钢筋上下跨焊；梁与柱交接处采纳 φ18 钢筋焊接，搭接焊长度双面焊不应小于100mm，单面焊不应小于 200 mm。直螺纹搭接焊形状（见附图二），梁交叉的处钢筋搭接（见附图三），结构层梁水平筋与引下线柱钢筋焊接按设计要求的位置焊接，联接形式（见附图四）。室内预留外接辅助接地极的位置在 A-20、B-23、D-20、D-23；室外预留外接辅助接地极的位置在 B-19、B-21、R-19、R-21。联接方法见（附图五）。强电、弱电预埋套管及入口处采纳钢板联接，具体做法（见附图六）。避雷网采纳 φ12 镀锌圆钢，避雷网及其支持件安装应位置准确，固定牢靠，防腐、...
