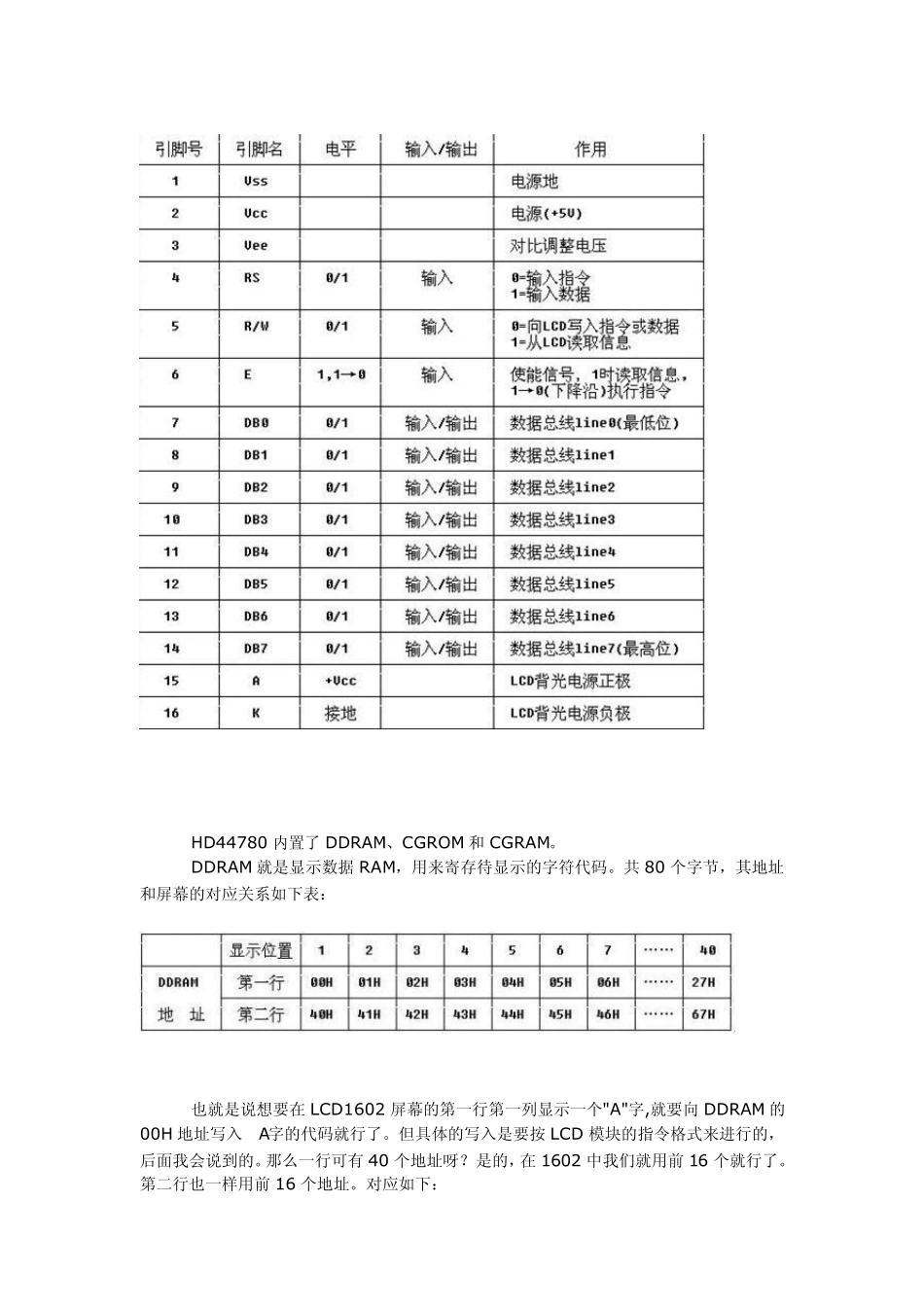

HD44780 内置了DDRAM、CGROM 和 CGRAM。 DDRAM 就是显示数据 RAM，用来寄存待显示的字符代码。共 80 个字节，其地址和屏幕的对应关系如下表： 也就是说想要在 LCD1602 屏幕的第一行第一列显示一个"A"字,就要向 DDRAM 的00H 地址写入“A”字的代码就行了。但具体的写入是要按 LCD 模块的指令格式来进行的，后面我会说到的。那么一行可有 40 个地址呀？是的，在 1602 中我们就用前 16 个就行了。第二行也一样用前 16 个地址。对应如下： DDRAM 地址与显示位置的对应关系 （事实上我们往DDRAM 里的00H 地址处送一个数据，譬如0x31(数字1 的代码)并不能显示1 出来。这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H 地址处显示数据，则必须将00H 加上80H，即80H，若要在DDRAM 的01H 处显示数据，则必须将01H 加上80H 即81H。依次类推。大家看一下控制指令的的8 条：DDRAM 地址的设定，即可以明白是怎么样的一回事了） 1602 液晶模块内部的字符发生存储器（CGROM)已经存储了160 个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H 中的点阵字符图形显示出来，我们就能看到字母“A” 上表中的字符代码与我们PC 中的字符代码是基本一致的。因此我们在向 DDRAM写 C51 字符代码程序时甚至可以直接用 P1＝'A'这样的方法。PC 在编译时就把“A”先转为41H 代码了。 字符代码0x00～0x0F 为用户自定义的字符图形 RAM(对于 5X8 点阵的字符，可以存放 8 组，5X10 点阵的字符，存放 4 组)，就是CGRAM 了。后面我会详细说的。 0x20～0x7F 为标准的ASCII 码，0xA0～0xFF 为日文字符和希腊文字符，其余字符码(0x10～0x1F 及 0x80～0x9F)没有定义。 那么如何对 DDRAM 的内容和地址进行具体操作呢，下面先说说 HD44780 的指令集及其设置说明，请浏览该指令集，并找出对 DDRAM 的内容和地址进行操作的指令。共11 条指令： 1.清屏指令 0x01 功能：<1> 清除液晶显示器，即将DDRAM 的内容全部填入"空白"的ASCII 码20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为0。 2.光标归位指令 0x02 功能：<1> 把光标撤回到显示器的左上方; <2> 把地址计数器(AC)的值设...
