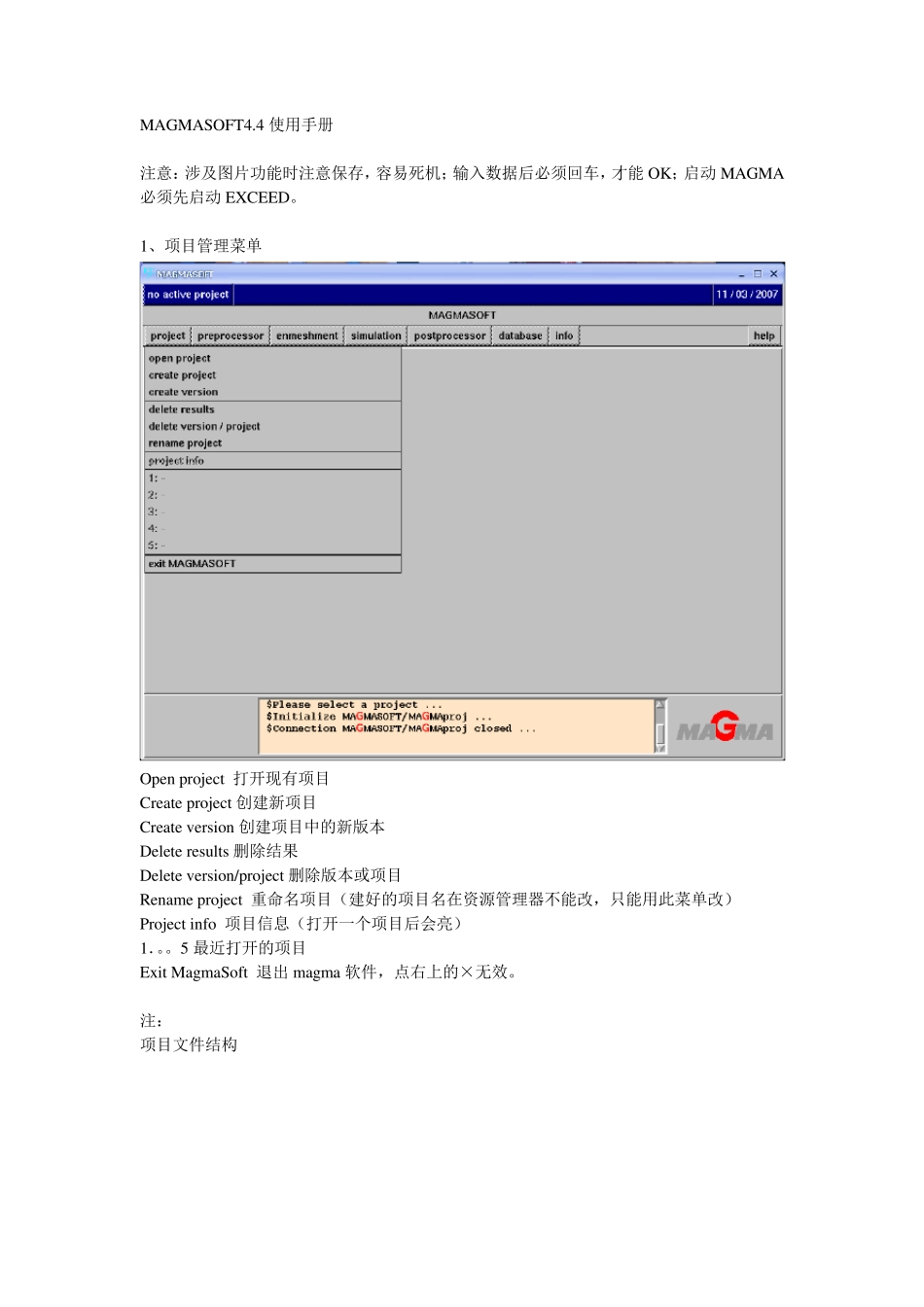

MAGMASOFT4.4 使用手册 注意：涉及图片功能时注意保存，容易死机；输入数据后必须回车，才能OK；启动MAGMA必须先启动EXCEED。 1、项目管理菜单 Open project 打开现有项目 Create project 创建新项目 Create v ersion 创建项目中的新版本 Delete resu lts 删除结果 Delete v ersion/project 删除版本或项目 Rename project 重命名项目（建好的项目名在资源管理器不能改，只能用此菜单改） Project info 项目信息（打开一个项目后会亮） 1．。。5 最近打开的项目 Ex it MagmaSoft 退出magma 软件，点右上的×无效。 注： 项目文件结构 MAGMA Stru ctu re：magma 自带推荐项目文件夹结构 CMD 可自定义操作的批处理文件，或做好保存 SHEETS 几何文件，分图层 PAR 模拟参数记录文件 Cu stomer Stru ctu re：用户自定义项目文件夹结构（是在自带推荐项目文件夹结构上增加） 定义文件C:\magma-v 4.4\v 4.4\lib\cnf\cu stomer.cfg，在文件夹末尾增加 User Stru ctu re：用户项目文件夹结构（是在用户自定义项目文件夹结构上增加） Copy C:\magma-v 4.4\v 4.4\lib\cnf\cu stomer.cfg C:\magma-v 4.4\MAGMAsoft\u ser.cfg 在文件夹末尾增加 C:\magma-v 4.4\MAGMAsoft 是当前magma 用户的home 目录,域帐户无此配置，默认 项目信息info Memo 内容可以修改和增加，image 可以import 一张图片，bmp 不支持 2、前处理 Load SLA：输入 STL 几何体 Load SHEET：输入已保存的几何图层 READ cmd：读取批命令（批命令参阅命令输入窗口指令，可以查阅 part1 手册 3－8） 注：Z 轴正向与重力方向相反，必须在模型建立时设定好，MAGMA 前处理中无法修改。 例命令： 面按比例放大：scale sel 1.05 1.05 1 几何模型结构 菜单Info：显示几何信息，包括图层 菜单Database：载入常用已定义几何体 List geo 几何模型列表，load geo 导入几何模型，u ndo geo 回退并清除刚导入几何模型 Set anchor 设置导入模型基点，mark anchor 标注导入模型基点 命令输入窗口（窗口左下）命令可以查阅 part1 手册 3－8 .GEO Sheet0 Sheet1 Sheet2 Macro Volu me 1 Su rface1 Volu me 2 Volu me 3 Su rface2 Edge 1 Edge 2 Point 1 Point 2 材料组设定 No 材料组 颜色 1 Cast Alloy 铸件 Red Core 型芯：铸造模型中为铸件提...
