锤击沉管夯扩灌注桩施工技术VIP专享VIP免费

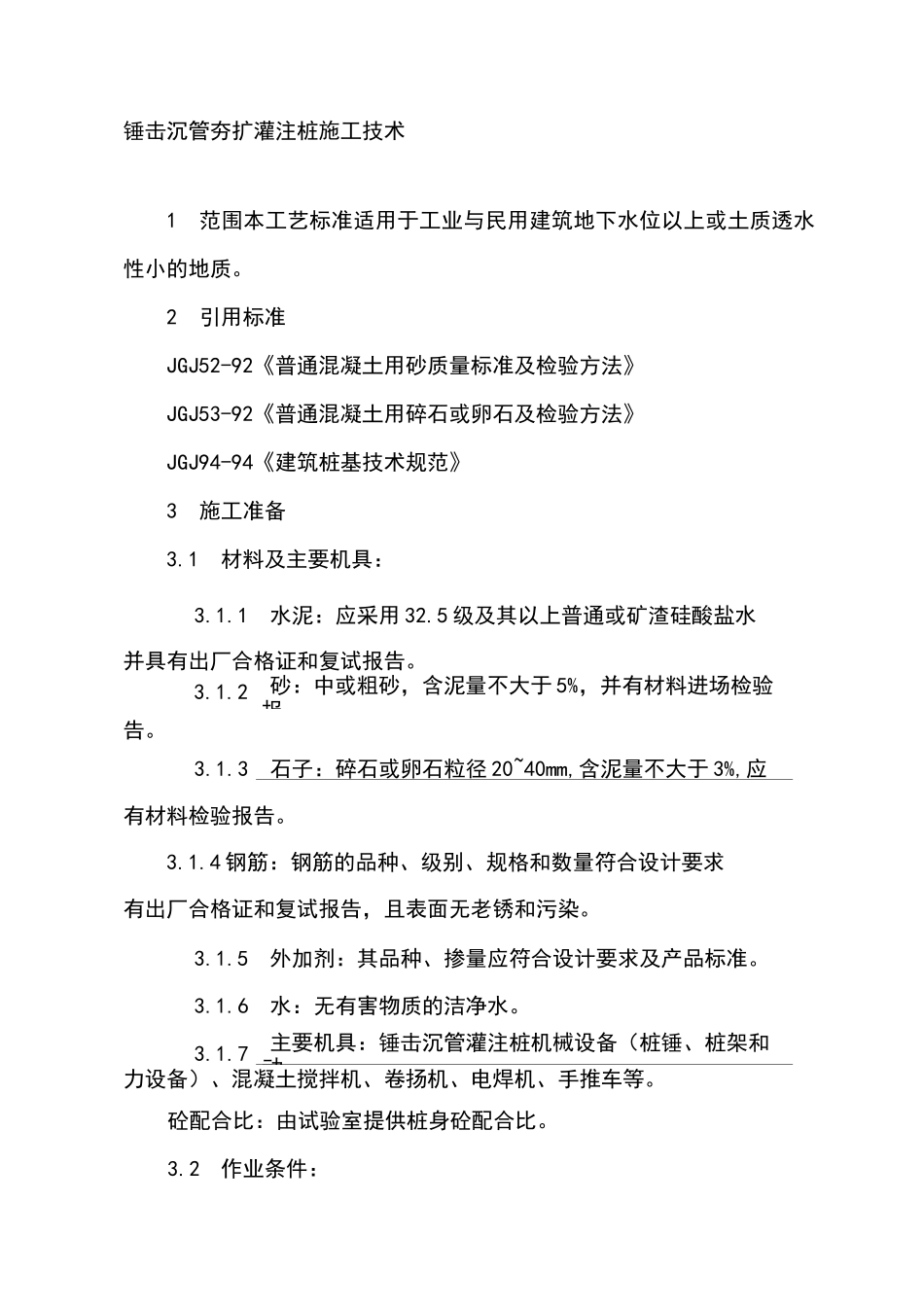

锤击沉管夯扩灌注桩施工技术1范围本工艺标准适用于工业与民用建筑地下水位以上或土质透水性小的地质。2引用标准JGJ52-92《普通混凝土用砂质量标准及检验方法》JGJ53-92《普通混凝土用碎石或卵石及检验方法》JGJ94-94《建筑桩基技术规范》3施工准备3.1材料及主要机具：3.1.1水泥：应采用 32.5 级及其以上普通或矿渣硅酸盐水并具有出厂合格证和复试报告。3.1.2砂：中或粗砂，含泥量不大于 5%，并有材料进场检验报告。3.1.3石子：碎石或卵石粒径 20~40mm,含泥量不大于 3%,应有材料检验报告。3.1.4 钢筋：钢筋的品种、级别、规格和数量符合设计要求有出厂合格证和复试报告，且表面无老锈和污染。3.1.5外加剂：其品种、掺量应符合设计要求及产品标准。3.1.6水：无有害物质的洁净水。3.1.7主要机具：锤击沉管灌注桩机械设备（桩锤、桩架和动力设备）、混凝土搅拌机、卷扬机、电焊机、手推车等。砼配合比：由试验室提供桩身砼配合比。3.2作业条件：3.2.1 地上、地下障碍处理完毕，“三通一平”和临时设施准备到位，施工组织设计经过审批。3.2.2做好各种原材料试验和现场施工混凝土的配比。3.2.3根据图纸放出轴线及桩位点，经过复验合格。3.2.4做好技术交底，确定桩位顺序。3.2.5施工前，应检查打桩机具运转正常。4操作工艺4.1 工艺流程:桩机就位 T 桩机 T 校正 T 锤击桩管成孔 T 测量孔深 T 拨内管 T 第一次夯 | T 灌注混凝土 | T 质量检查4.2桩机就位：桩机设备就位后，将桩机调试平整、正常、稳固，确保施工时不位移，不倾斜，并在外管上作出标记，以便在施工中观测、记录沉管深度。4.3将桩管对准预先埋设在桩位的预制钢筋混凝土靴上。桩靴与桩管接口处，垫有麻绳垫圈，以防打入地下后，地下水渗入管内，影响混凝土质量。校正桩管的垂直度（偏差 W0.5%）后，即可开始正式锤击施工。4.4锤击桩管、成孔：校正桩架、桩管垂直度后，先用低锤轻击，观察无偏移后，再正常施打。当锤击内外桩管打入至设计要求的贯入度或标高，沉管深度从设计地质勘察报告作为重要参考，认为后10 击贯入度不大于 30mm 控制桩端标高。还应用吊铊检查管内有无泥浆，并做好记录进尺和签证。4.5测量孔深：按照原桩机外管作出的标记，测量贯入度（孔）深度。4.6夯扩（桩）：内外管成孔达到设计要求后，即拔出内管，在外管内投料，按照施工要求设计配合比，并应严格控制用水量，坍落度 在 有 筋 时 宜 为 8-10cm ， 在 无 筋 时 宜 为 6~...
