欧姆定律中有关滑动变阻器范围计算题型VIP免费

欧姆定律中有关滑动变阻器范围计算题型_第1页
1/4
欧姆定律中有关滑动变阻器范围计算题型_第2页
2/4
欧姆定律中有关滑动变阻器范围计算题型_第3页
3/4

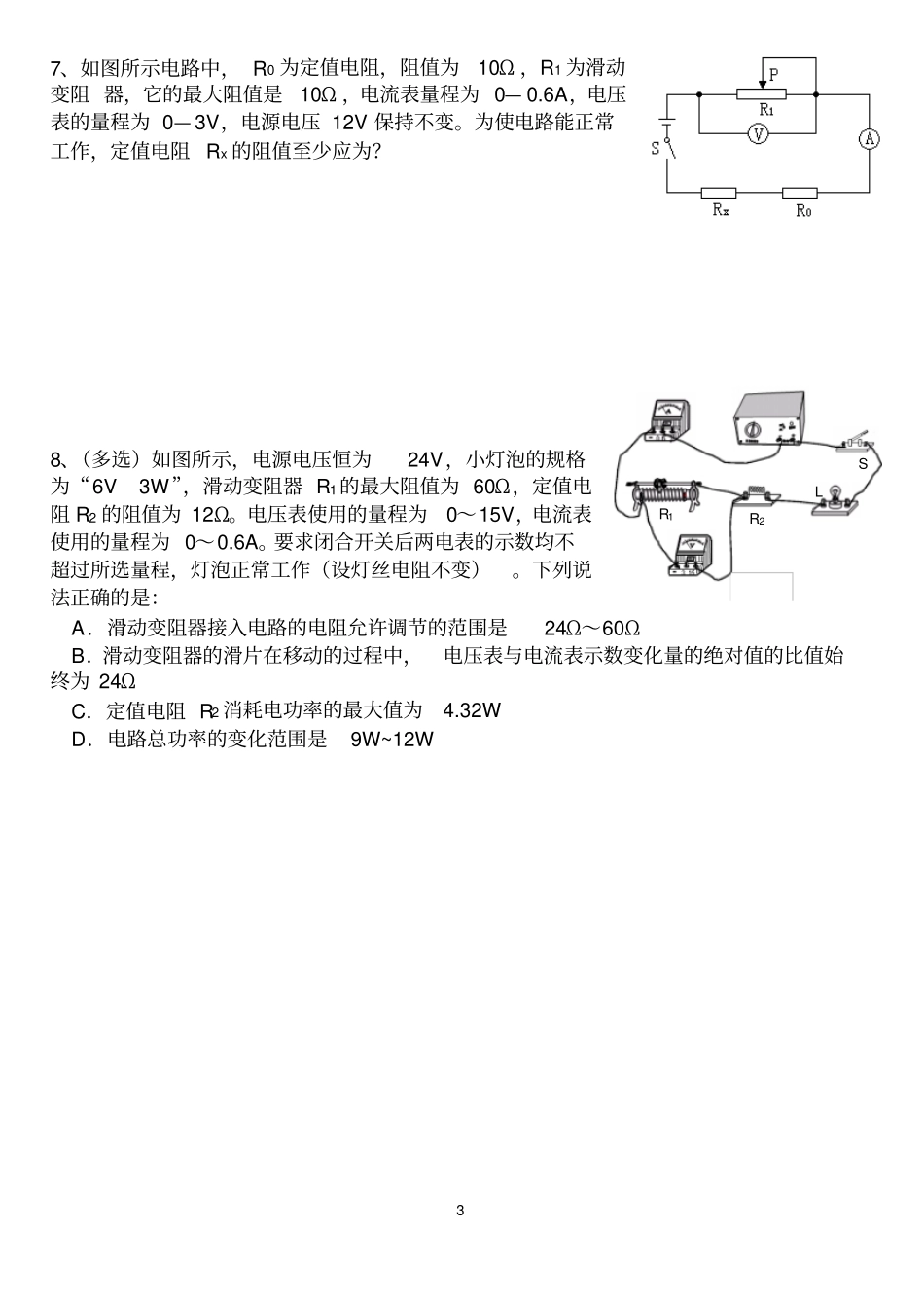

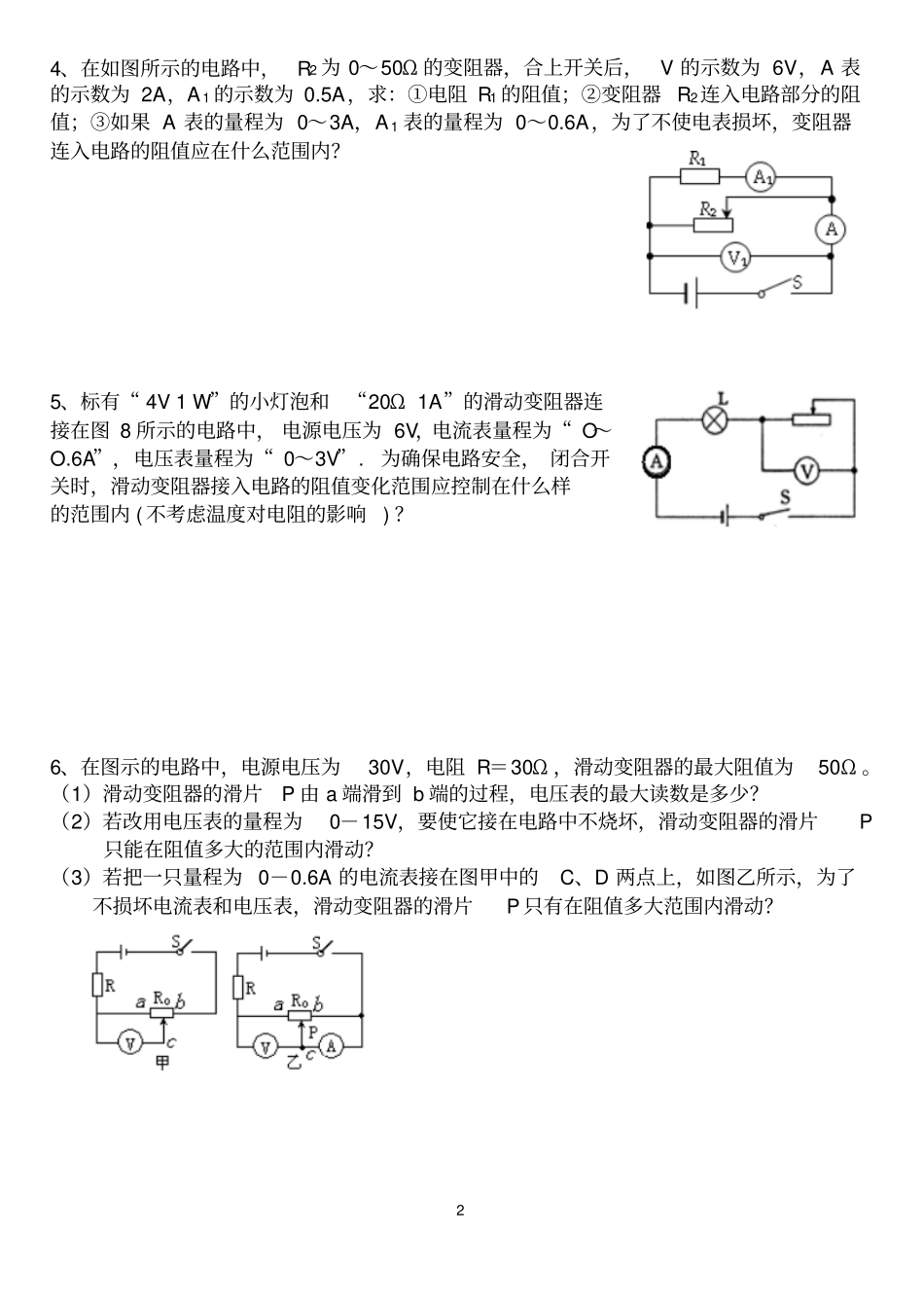

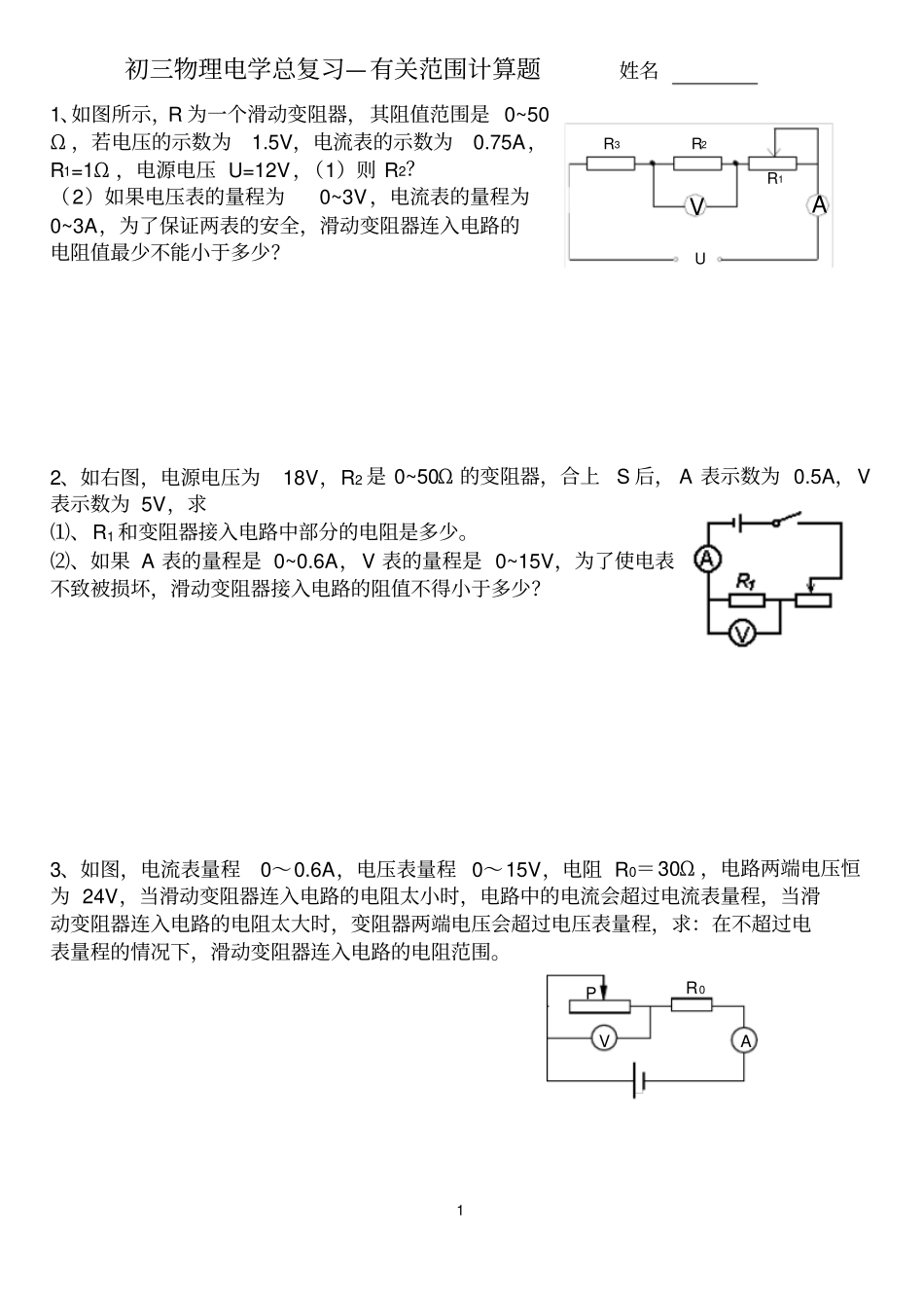

1 VUR12RR3A初三物理电学总复习—有关范围计算题姓名1、如图所示,R 为一个滑动变阻器,其阻值范围是 0~50Ω ,若电压的示数为1.5V,电流表的示数为0.75A,R1=1Ω ,电源电压 U=12V,(1)则 R2?(2)如果电压表的量程为0~3V,电流表的量程为0~3A,为了保证两表的安全,滑动变阻器连入电路的电阻值最少不能小于多少?2、如右图,电源电压为18V,R2 是 0~50Ω 的变阻器,合上S 后, A 表示数为 0.5A,V表示数为 5V,求⑴、R1 和变阻器接入电路中部分的电阻是多少。⑵、如果 A 表的量程是 0~0.6A,V 表的量程是 0~15V,为了使电表不致被损坏,滑动变阻器接入电路的阻值不得小于多少?3、如图,电流表量程0~0.6A,电压表量程 0~15V,电阻 R0=30Ω ,电路两端电压恒为 24V,当滑动变阻器连入电路的电阻太小时,电路中的电流会超过电流表量程,当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程,求:在不超过电表量程的情况下,滑动变阻器连入电路的电阻范围。V R0P A 2 4、在如图所示的电路中,R2 为 0~50Ω 的变阻器,合上开关后,V 的示数为 6V,A 表的示数为 2A,A 1 的示数为 0.5A,求:①电阻 R1 的阻值;②变阻器 R2连入电路部分的阻值;③如果 A 表的量程为 0~3A,A 1 表的量程为 0~0.6A,为了不使电表损坏,变阻器连入电路的阻值应在什么范围内?5、标有“ 4V 1 W”的小灯泡和“20Ω 1A”的滑动变阻器连接在图 8 所示的电路中, 电源电压为 6V,电流表量程为“ O~O.6A”,电压表量程为“ 0~3V”. 为确保电路安全, 闭合开关时,滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内 ( 不考虑温度对电阻的影响) ?6、在图示的电路中,电源电压为30V,电阻 R=30Ω ,滑动变阻器的最大阻值为50Ω 。(1)滑动变阻器的滑片P 由 a 端滑到 b 端的过程,电压表的最大读数是多少?(2)若改用电压表的量程为0-15V,要使它接在电路中不烧坏,滑动变阻器的滑片P只能在阻值多大的范围内滑动?(3)若把一只量程为 0-0.6A 的电流表接在图甲中的C、D 两点上,如图乙所示,为了不损坏电流表和电压表,滑动变阻器的滑片P 只有在阻值多大范围内滑动?3 7、如图所示电路中, R0 为定值电阻,阻值为10Ω ,R1 为滑动变阻 器,它的最大阻值是10Ω ,电流表量程为 0— 0.6A,电压表的量程为 0— 3V,电源电压 12V 保持不变。为使电路...
