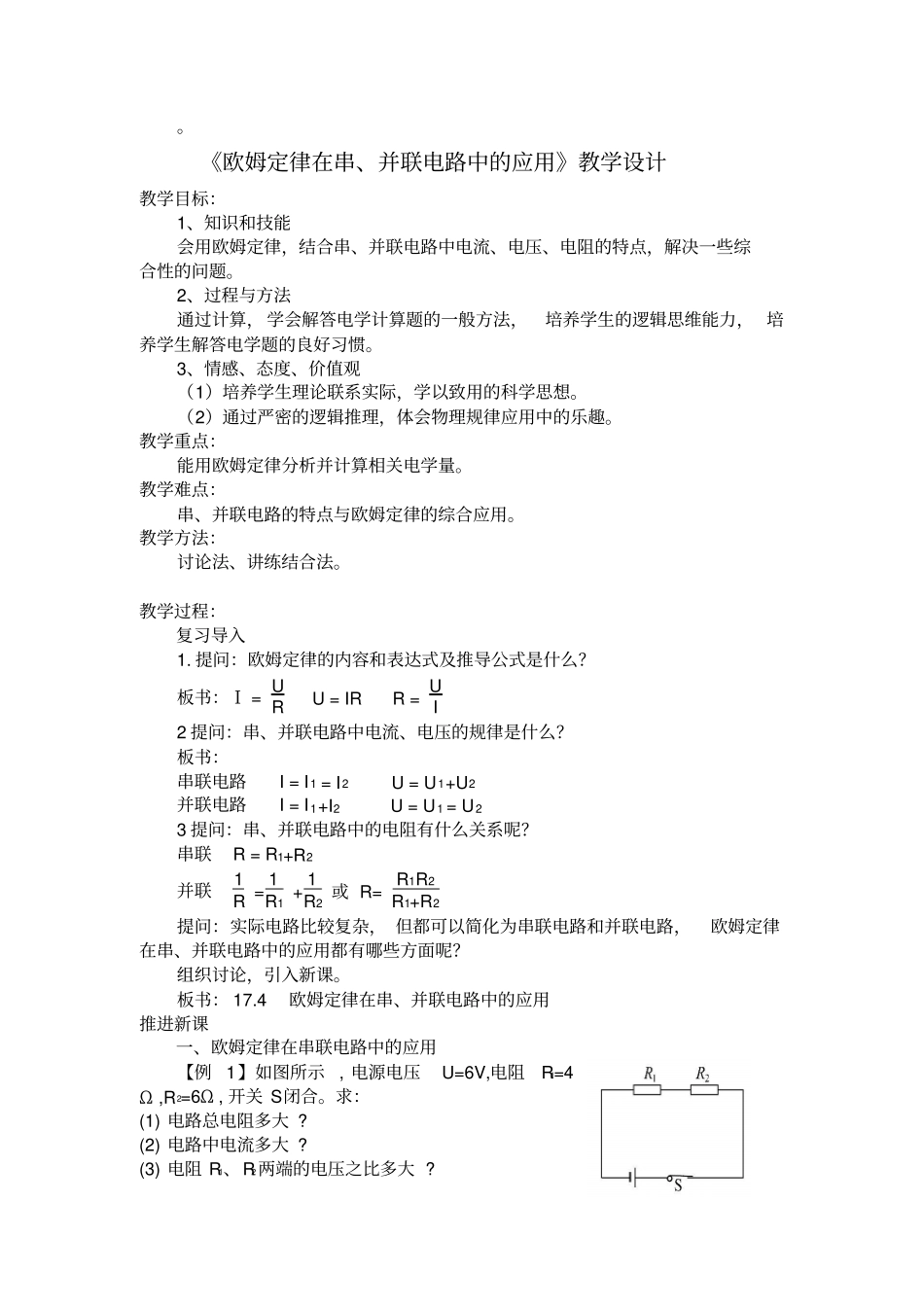

欧姆定律在串并联电路中的应用教学设计_第1页
1/3

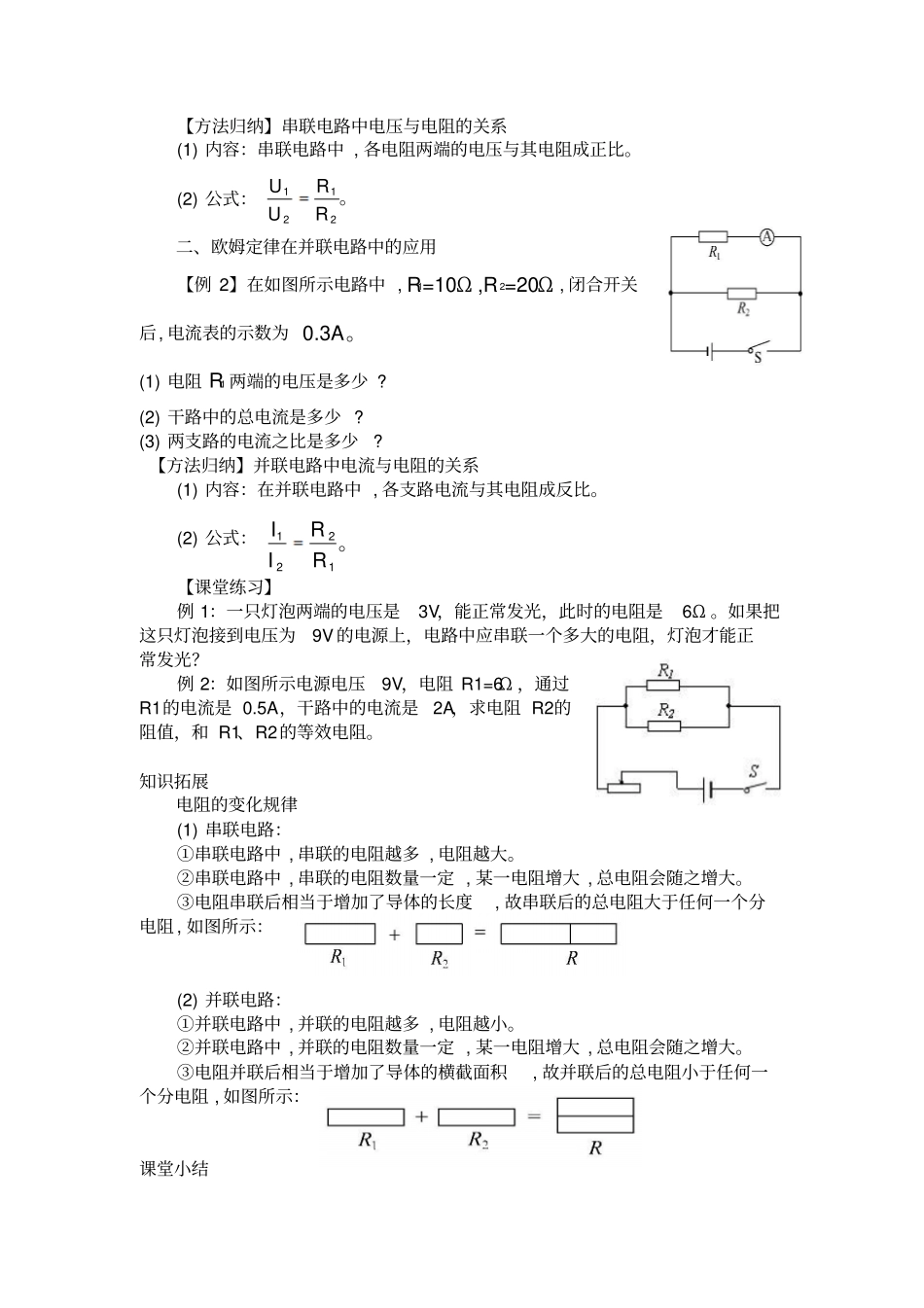

欧姆定律在串并联电路中的应用教学设计_第2页
2/3

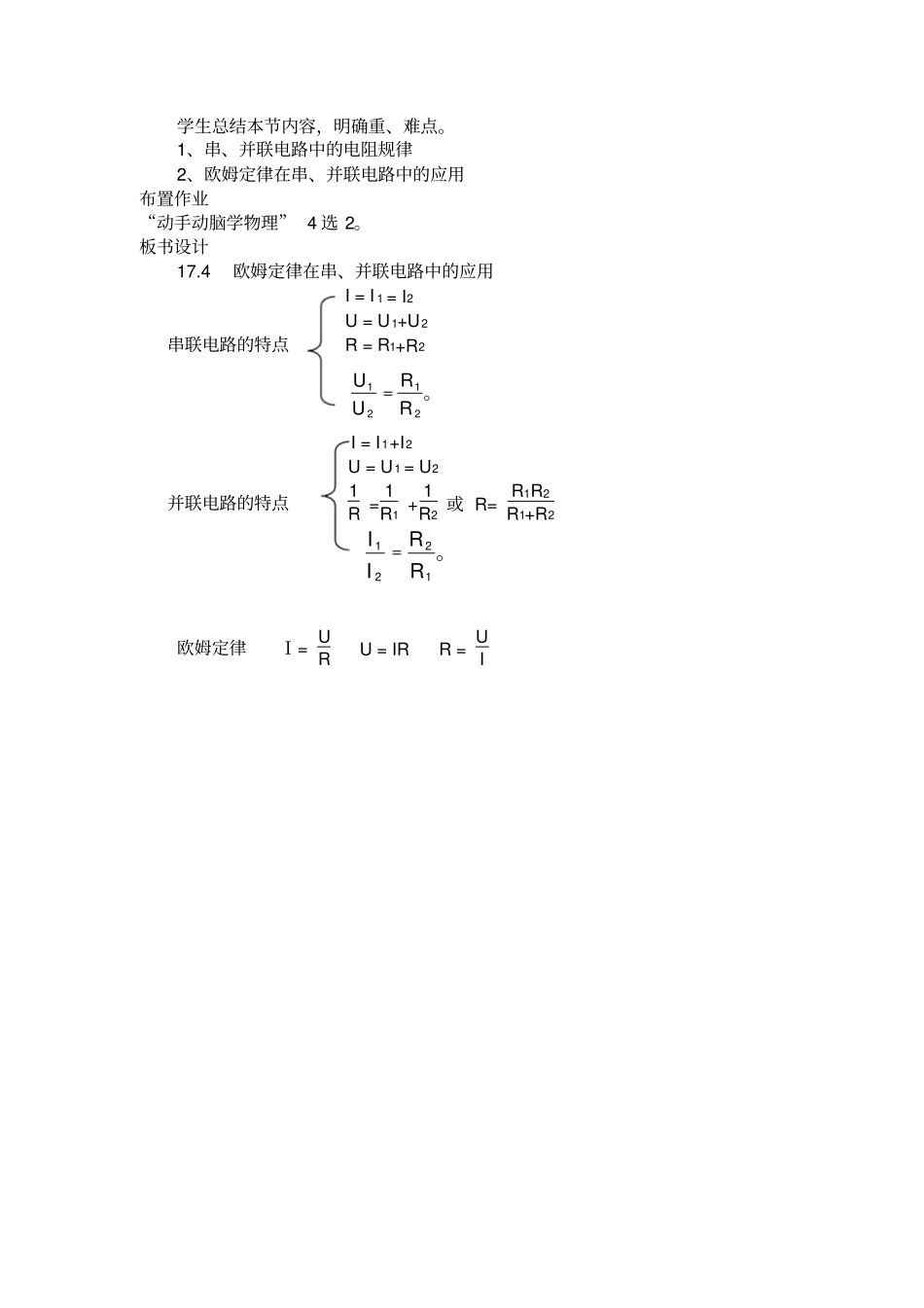

欧姆定律在串并联电路中的应用教学设计_第3页
3/3
。《欧姆定律在串、并联电路中的应用》教学设计教学目标:1、知识和技能会用欧姆定律,结合串、并联电路中电流、电压、电阻的特点,解决一些综合性的问题。2、过程与方法通过计算, 学会解答电学计算题的一般方法,培养学生的逻辑思维能力, 培养学生解答电学题的良好习惯。3、情感、态度、价值观(1)培养学生理论联系实际,学以致用的科学思想。(2)通过严密的逻辑推理,体会物理规律应用中的乐趣。教学重点:能用欧姆定律分析并计算相关电学量。教学难点:串、并联电路的特点与欧姆定律的综合应用。教学方法:讨论法、讲练结合法。教学过程:复习导入1. 提问:欧姆定律的内容和表达式及推导公式是什么?板书:I = URU = IR R = UI2 提问:串、并联电路中电流、电压的规律是什么?板书:串联电路I = I1 = I2 U = U1+U2并联电路I = I1+I2 U = U1 = U23 提问:串、并联电路中的电阻有什么关系呢?串联R = R1+R2 并联1R = 1R1 + 1R2 或 R= R1R2R1+R2提问:实际电路比较复杂, 但都可以简化为串联电路和并联电路,欧姆定律在串、并联电路中的应用都有哪些方面呢?组织讨论,引入新课。板书: 17.4 欧姆定律在串、并联电路中的应用推进新课一、欧姆定律在串联电路中的应用【例1】如图所示, 电源电压U=6V,电阻R1=4Ω ,R2=6Ω , 开关 S闭合。求:(1) 电路总电阻多大 ? (2) 电路中电流多大 ? (3) 电阻 R1、R2两端的电压之比多大 ? 【方法归纳】串联电路中电压与电阻的关系(1) 内容:串联电路中 , 各电阻两端的电压与其电阻成正比。(2) 公式:二、欧姆定律在并联电路中的应用【例 2】在如图所示电路中 , R1=10Ω ,R 2=20Ω , 闭合开关后, 电流表的示数为 0.3A。(1) 电阻 R1 两端的电压是多少 ? (2) 干路中的总电流是多少 ? (3) 两支路的电流之比是多少? 【方法归纳】并联电路中电流与电阻的关系(1) 内容:在并联电路中 , 各支路电流与其电阻成反比。(2) 公式:【课堂练习】例 1:一只灯泡两端的电压是3V,能正常发光,此时的电阻是6Ω 。如果把这只灯泡接到电压为9V 的电源上,电路中应串联一个多大的电阻,灯泡才能正常发光?例 2:如图所示电源电压9V,电阻 R1=6Ω ,通过R1的电流是 0.5A,干路中的电流是2A,求电阻 R2的阻值,和 R1、R2的等效电阻。知识拓展电阻的变化规律(1) 串联电路:①串联电路中 , 串联的电阻越多 , 电阻越大。②串联电路中 ...
