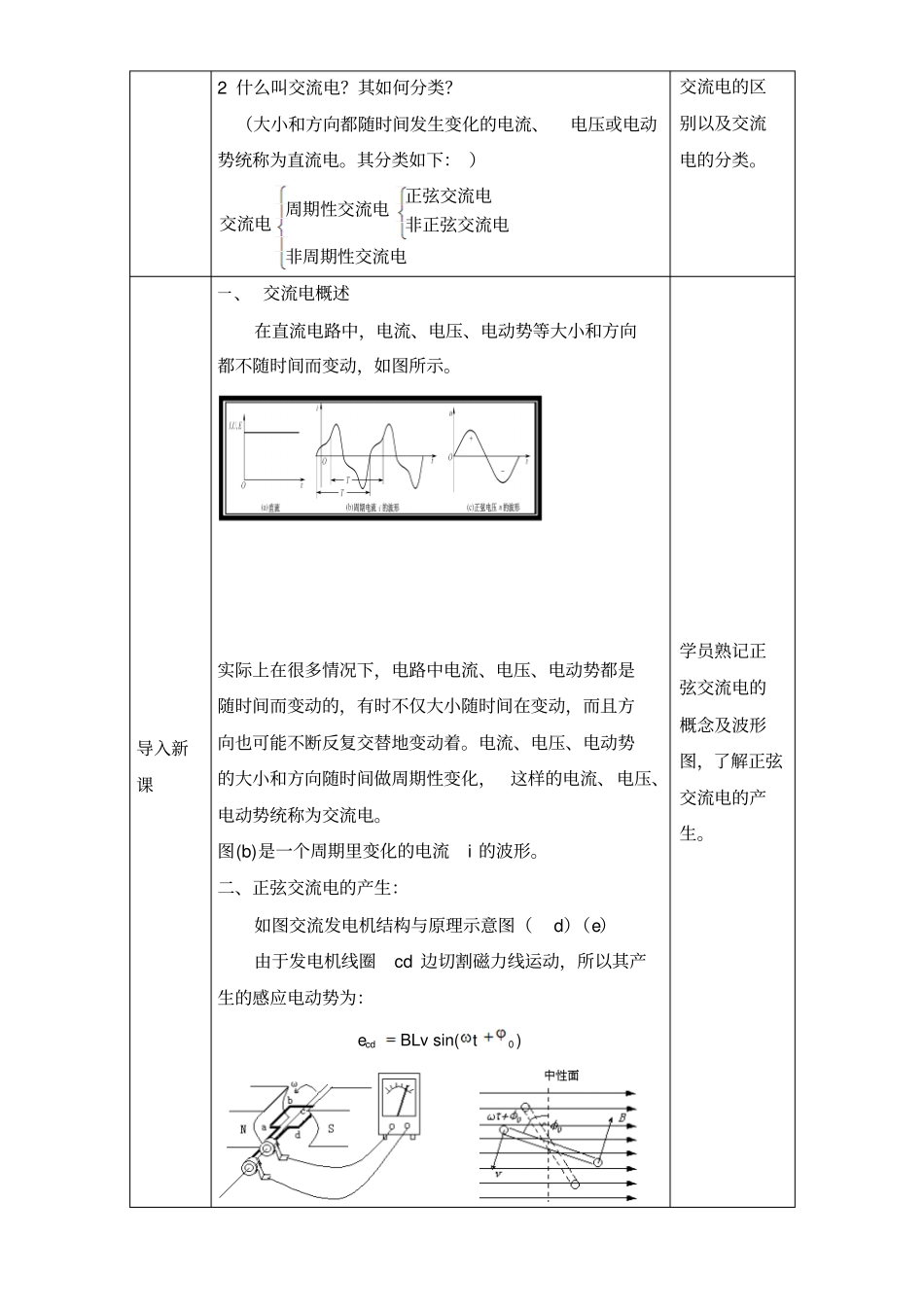

广州市南沙区岭东职业技术学校教学设计课题§3-1 正弦交流电的基本知识课型新课授课老师授课对象电工培训班计划课时1 授课时间2017 年 4 月 15 日一、教学分析1、教材分析本课程是初级维修电工的考试科目， 《正弦交流电基本知识》 位于国家职业资格培训课程系列《维修电工》第二编第三章第一节。第三章交流电路共包含7 节教学内容，知识理论性较为丰富，知识的基本跨度性较大，需对教学内容进行适当的删减，使得低基础甚至零基础的学员能够更好地接收教学内容。2、学情分析电工培训班的学员中有大部分是低基础或零基础，只要少数的学员对于电工专业知识稍微有一些基础。学员上课纪律良好，学习较为积极，但学员对于理论的理解能力相对薄弱，教师需要采用讲练结合的方式，使得学生能够掌握所学的理论知识，并运用到实操当中。二、教学目标1、知识目标：了解正弦交流电的产生过程。2、能力目标：理解并掌握正弦交流电的三要素、相位差及有效值。三、教学重、难点重点：正弦交流电的三要素。难点： 1 相位差的理解及判断。2 有效值概念的理解。四、教学过程及内容教学过程教学内容目标提出问题，引导讨论1 什么叫直流电？（大小和方向都不随时间变化的电流、电压或电动势统称为直流电）学生通过讨论、总结，掌握直流电与2 什么叫交流电？其如何分类？（大小和方向都随时间发生变化的电流、电压或电动势统称为直流电。其分类如下： ）非周期性交流电非正弦交流电正弦交流电周期性交流电交流电交流电的区别以及交流电的分类。导入新课一、 交流电概述在直流电路中，电流、电压、电动势等大小和方向都不随时间而变动，如图所示。实际上在很多情况下，电路中电流、电压、电动势都是随时间而变动的，有时不仅大小随时间在变动，而且方向也可能不断反复交替地变动着。电流、电压、电动势的大小和方向随时间做周期性变化，这样的电流、电压、电动势统称为交流电。图(b)是一个周期里变化的电流i 的波形。二、正弦交流电的产生：如图交流发电机结构与原理示意图（d）（e）由于发电机线圈cd 边切割磁力线运动，所以其产生的感应电动势为：)sin(0tBLvecd学员熟记正弦交流电的概念及波形图，了解正弦交流电的产生。（d）（e）交流发电机原理示意图同理，线圈 ab 边产生的感应电动势为)sin(0tBLveab所以整个线圈产生的感应电动势为)sin()sin(200tEtBLveeemcdab上式中，BLvE m2是感应电动势的最大值，又叫振幅。可见，交流发电机产生的电动势...
