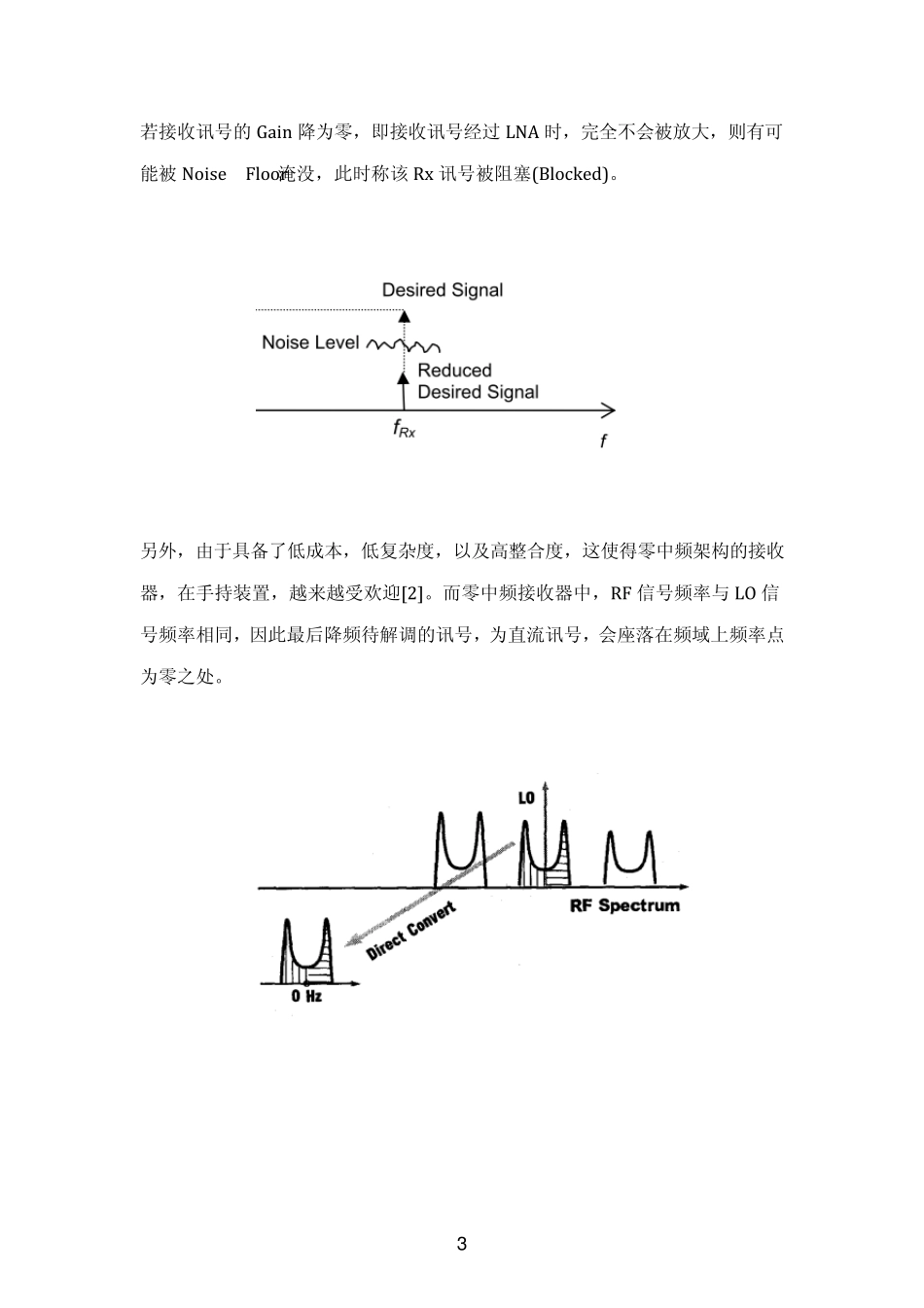

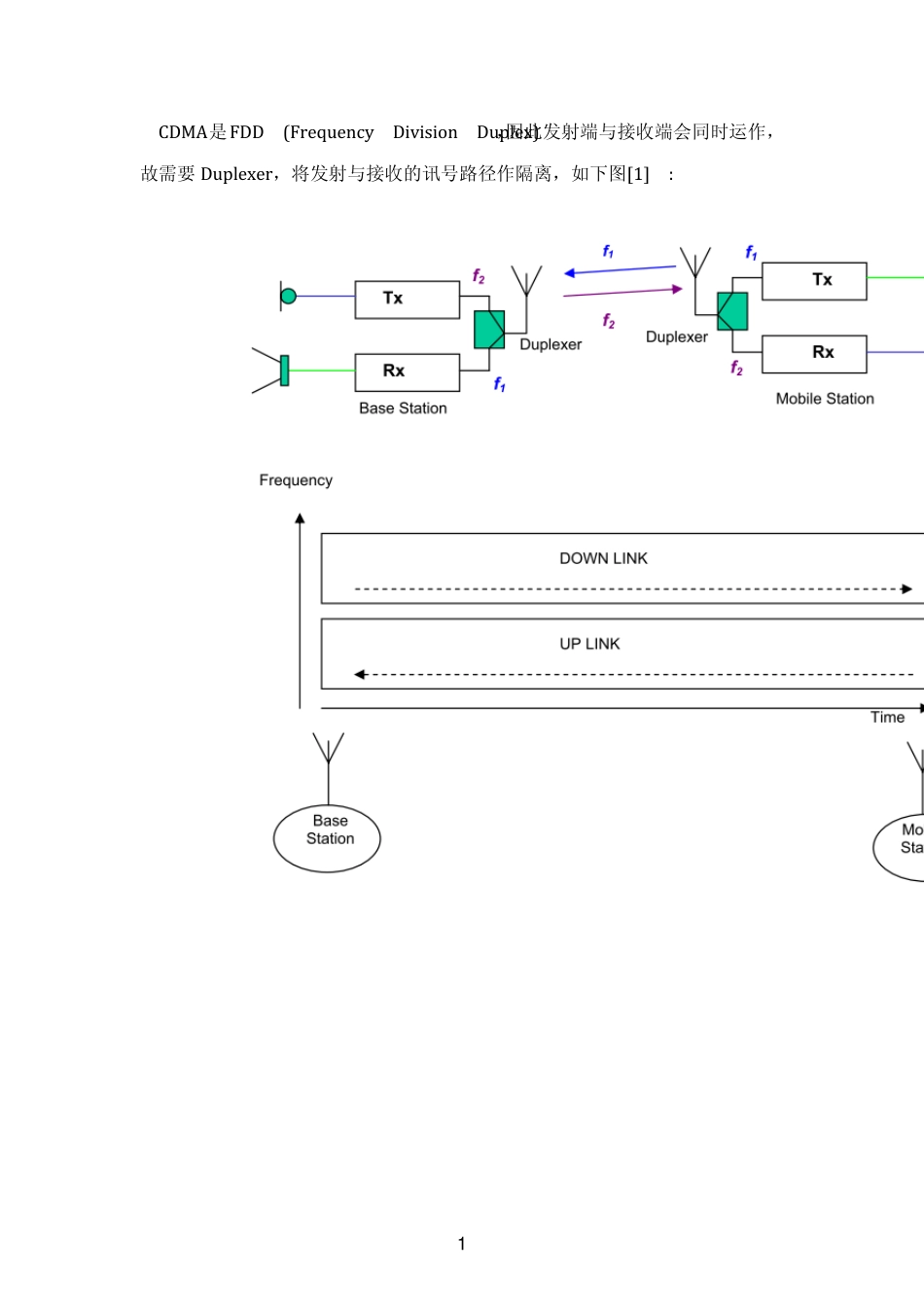

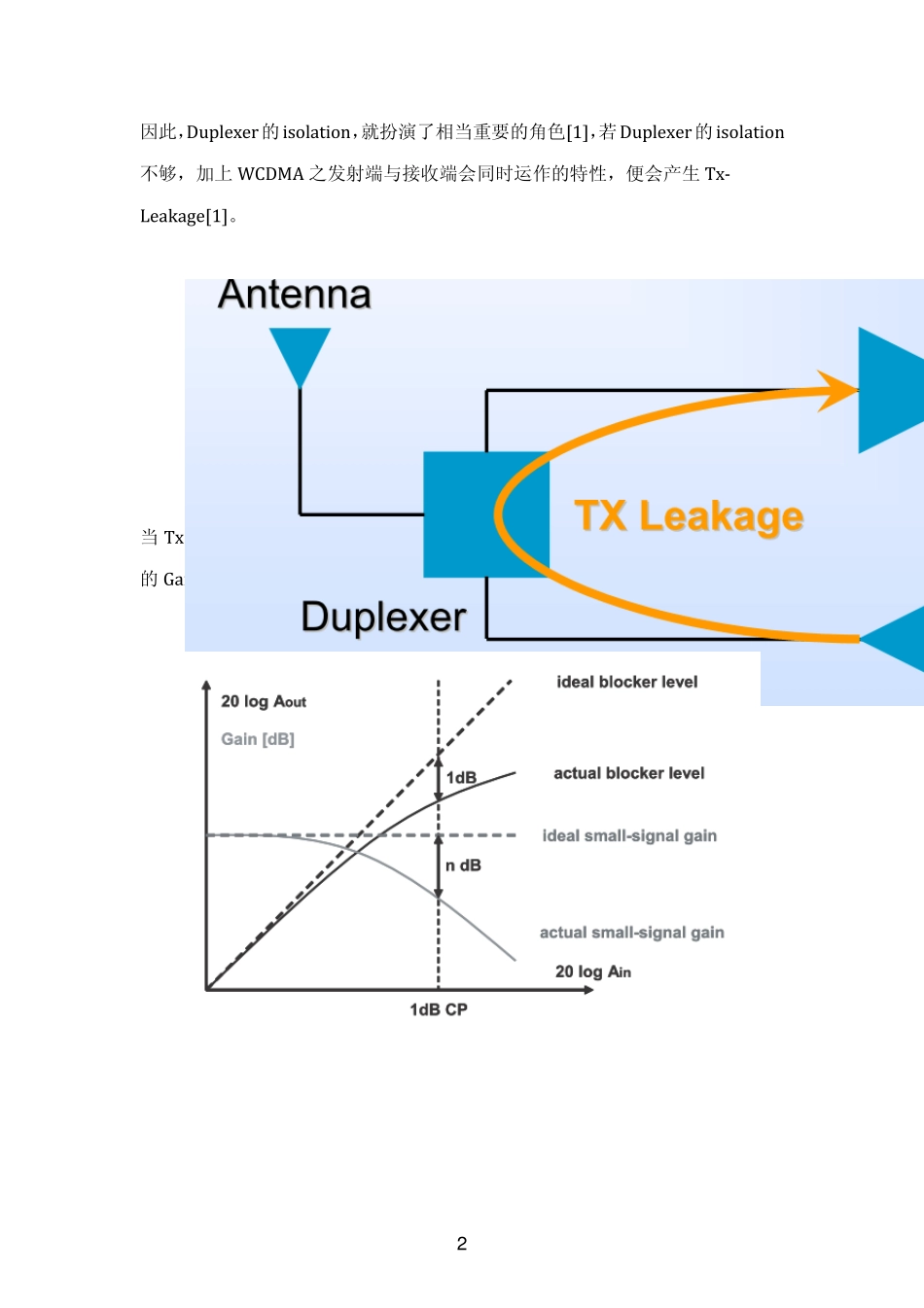

WCDMA是FDD (Frequency Division Duplex)，因此发射端与接收端会同时运作，故需要 Duplexer，将发射与接收的讯号路径作隔离，如下图[1] : 1因此，Duplexer的isolation，就扮演了相当重要的角色[1]，若Duplexer的isolation不够，加上WCDMA 之发射端与接收端会同时运作的特性，便会产生Tx- Leakage[1]。 当Tx Leakage 很大时，若LNA 的P1dB 不够大，则会使 LNA 饱和，此时LNA的Gain 不再固定，而是会变小，该现象称之为 Desense。 2若接收讯号的Gain 降为零，即接收讯号经过LNA 时，完全不会被放大，则有可能被Noise Floor淹没，此时称该Rx 讯号被阻塞(Blocked)。 另外，由于具备了低成本，低复杂度，以及高整合度，这使得零中频架构的接收器，在手持装置，越来越受欢迎[2]。而零中频接收器中，RF 信号频率与 LO 信号频率相同，因此最后降频待解调的讯号，为直流讯号，会座落在频域上频率点为零之处。 3而由于DC Offset，也是非线性效应之一，因此若LNA 的P1dB 不够大，则Tx Leakage 可能会使LNA 饱和，产生DC Offset，进而干扰降频后待解调的讯号，导致BER 升高。 而由[3]可知，因为 Mixer 处理的讯号，是经过 LNA 放大后的讯号，因此其 P1dB必须比 LNA 更大，否则即便 LNA 的线性度够，但若Mixer 的线性度不够，一样会有 DC Offset[1]。 因此在 WCDMA 的接收测项中，有一项为 Maximum input level，便是在测接收端的最大承受输入功率(且 BER 不得大于0.1%)，藉此以衡量接收电路的P1dB。 4若LO与LNA以及Mixer 的隔离度不够大，会产生Self Mixing，而Tx Leakage可能会透过Self Mix ing的方式，导致DC Offset，干扰降频后待解调的讯号[1]。 另外，若LNA的IIP2 不够，则会有 IMD2，座落在直流附近，最后再经过Mixer，干扰已降频为直流的讯号，导致解调失败[1]。 5而如前述所言，Mixer的线性度必须比LNA更大，因此即便LNA的IIP2 够大，但若Mixer的IIP2 不够，依旧会有IMD2的问题。 虽然 Tx Leakage与接收讯号的频率不相等，基本上 IMD2不会正好座落在直流处，但由[1]可知，其 IMD2的带宽，是讯号的两倍，因此一样会干扰降频为直流的讯号。 6DC Offset与IMD2 之所以成为零中频架构的难题，在于它们会座落在频谱上为零之处，或其附近，很难滤除，因此若要抑制，只能靠后端的基频电路，以及校准，将其DC Offset与IMD2 抑制下来。如[5]的设计中，其接收器的基频电路，便导...
