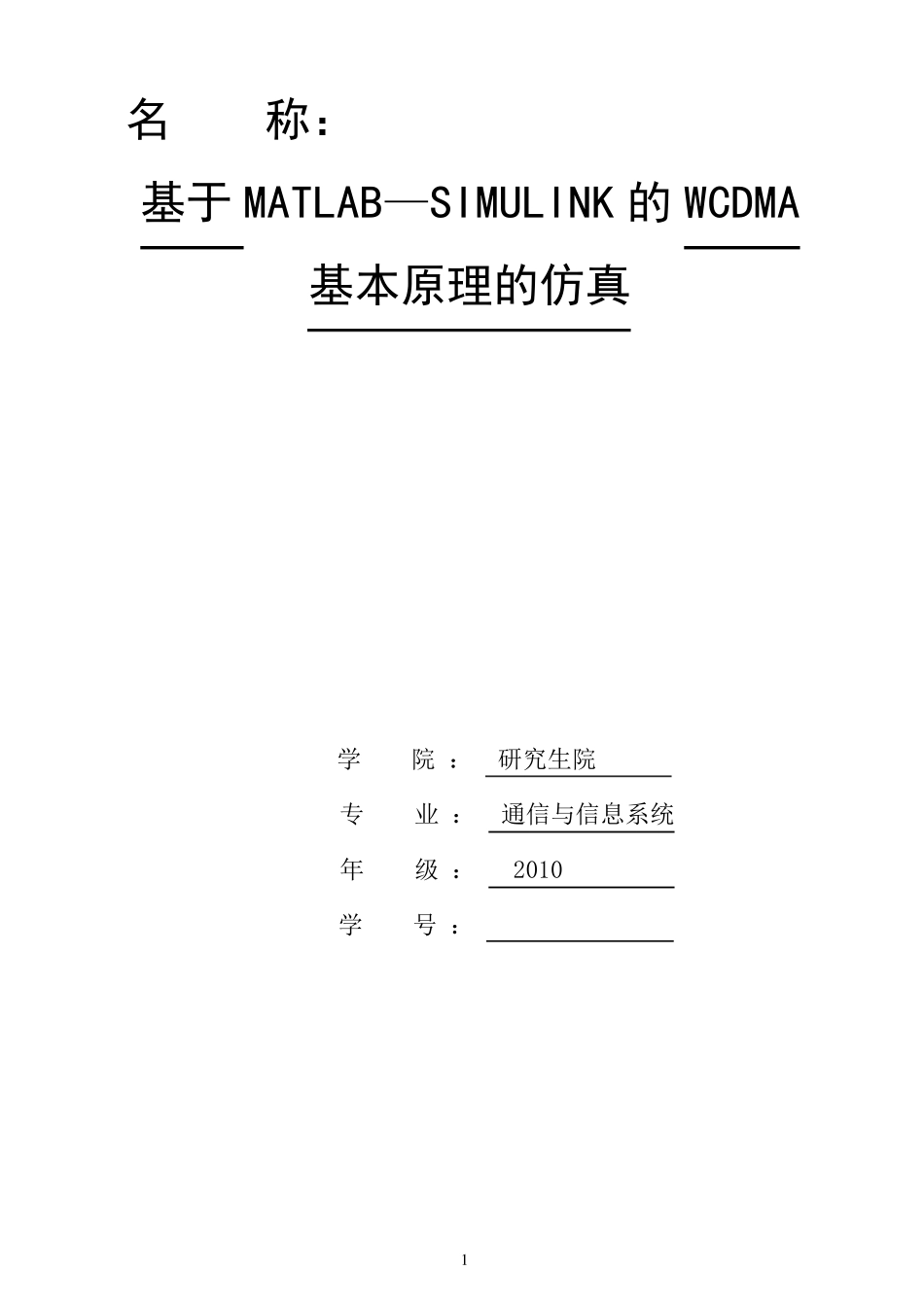

WCDMA基本原理的仿真_第1页
1/22

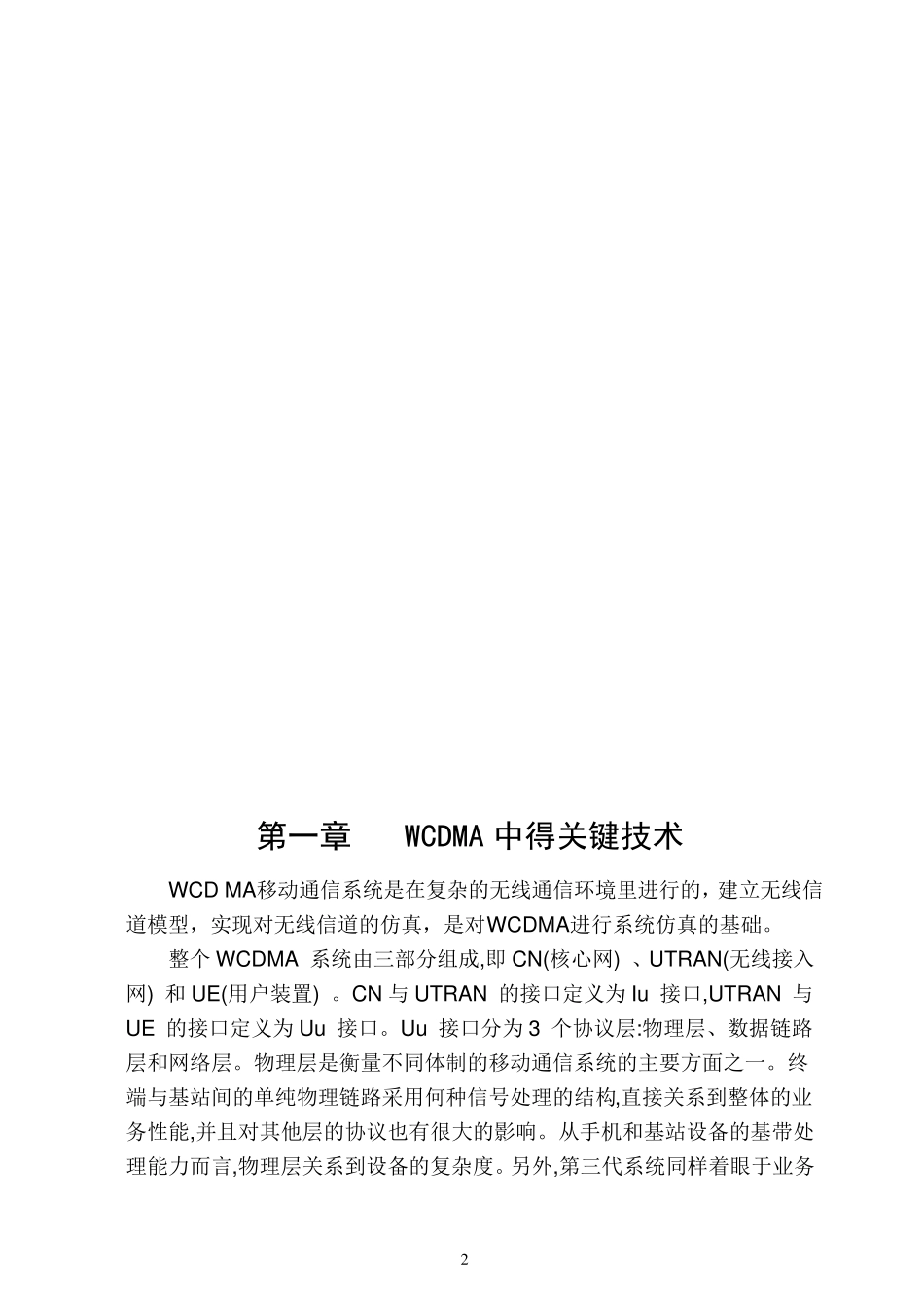

WCDMA基本原理的仿真_第2页
2/22

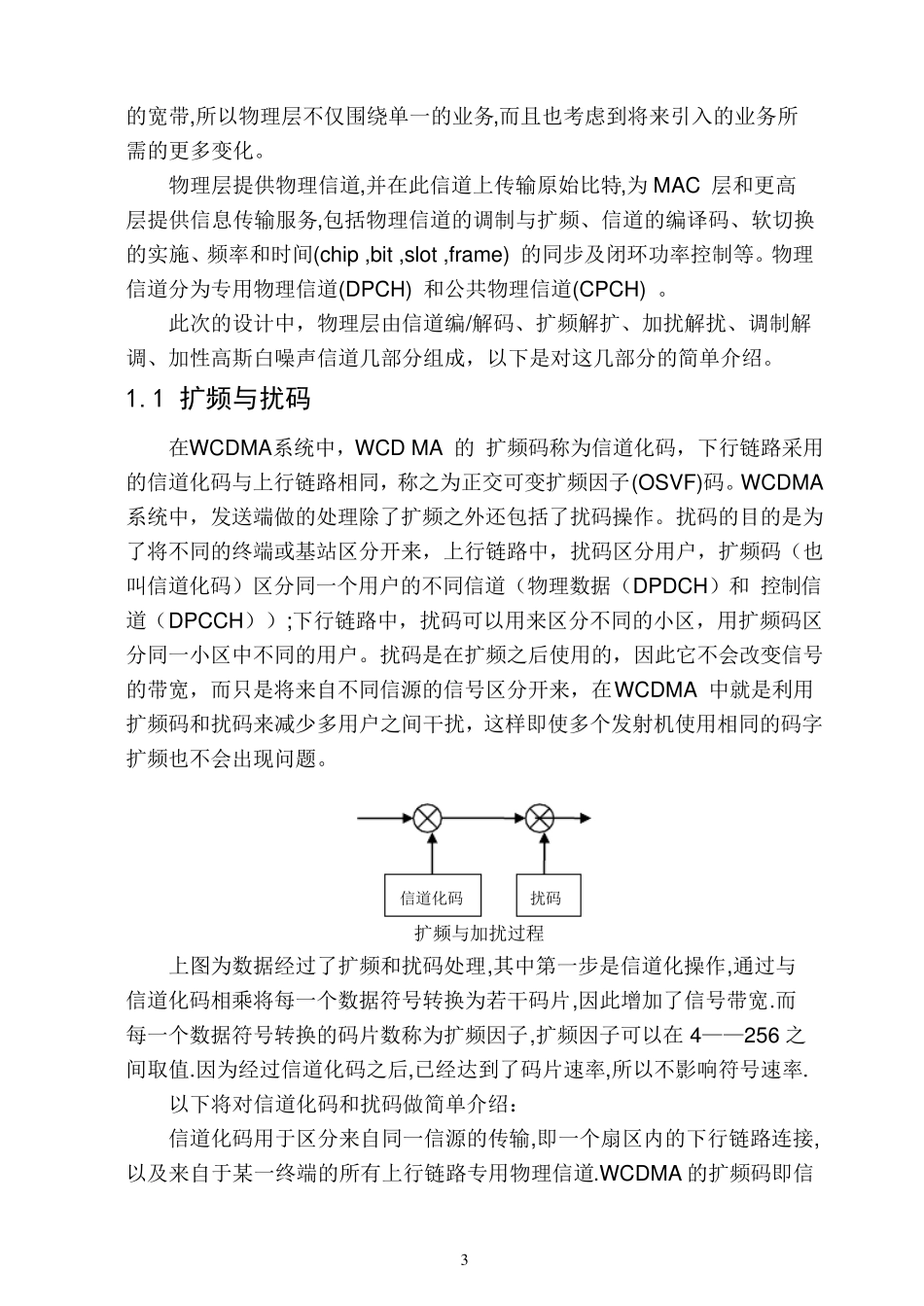

WCDMA基本原理的仿真_第3页
3/22
1 名 称: 基于 MATLAB—SIMULINK 的 WCDMA基本原理的仿真 学 院 : 研究生院 专 业 : 通信与信息系统 年 级 : 2010 学 号 : ********* 2 第一章 WCDMA 中得关键技术 WCD MA移动通信系统是在复杂的无线通信环境里进行的,建立无线信道模型,实现对无线信道的仿真,是对WCDMA进行系统仿真的基础。 整个WCDMA 系统由三部分组成,即CN(核心网) 、UTRAN(无线接入网) 和 UE(用户装置) 。CN 与 UTRAN 的接口定义为 Iu 接口,UTRAN 与UE 的接口定义为 Uu 接口。Uu 接口分为 3 个协议层:物理层、数据链路层和网络层。物理层是衡量不同体制的移动通信系统的主要方面之一。终端与基站间的单纯物理链路采用何种信号处理的结构,直接关系到整体的业务性能,并且对其他层的协议也有很大的影响。从手机和基站设备的基带处理能力而言,物理层关系到设备的复杂度。另外,第三代系统同样着眼于业务 3 的宽带,所以物理层不仅围绕单一的业务,而且也考虑到将来引入的业务所需的更多变化。 物理层提供物理信道,并在此信道上传输原始比特,为 MAC 层和更高层提供信息传输服务,包括物理信道的调制与扩频、信道的编译码、软切换的实施、频率和时间(chip ,bit ,slot ,frame) 的同步及闭环功率控制等。物理信道分为专用物理信道(DPCH) 和公共物理信道(CPCH) 。 此次的设计中,物理层由信道编/解码、扩频解扩、加扰解扰、调制解调、加性高斯白噪声信道几部分组成,以下是对这几部分的简单介绍。 1.1 扩频与扰码 在WCDMA系统中,WCD MA 的 扩频码称为信道化码,下行链路采用的信道化码与上行链路相同,称之为正交可变扩频因子(OSVF)码。WCDMA系统中,发送端做的处理除了扩频之外还包括了扰码操作。扰码的目的是为了将不同的终端或基站区分开来,上行链路中,扰码区分用户,扩频码(也叫信道化码)区分同一个用户的不同信道(物理数据(DPDCH)和 控制信道(DPCCH));下行链路中,扰码可以用来区分不同的小区,用扩频码区分同一小区中不同的用户。扰码是在扩频之后使用的,因此它不会改变信号的带宽,而只是将来自不同信源的信号区分开来,在WCDMA 中就是利用扩频码和扰码来减少多用户之间干扰,这样即使多个发射机使用相同的码字扩频也不会出现问题。 扩频与加扰过程 上图为数据经过了扩频和扰码处理,其中第一步是信道化操作,通过与信道化码相乘将每一个数据符号转换为若干码片,因此增加了信号带宽.而每一个...
