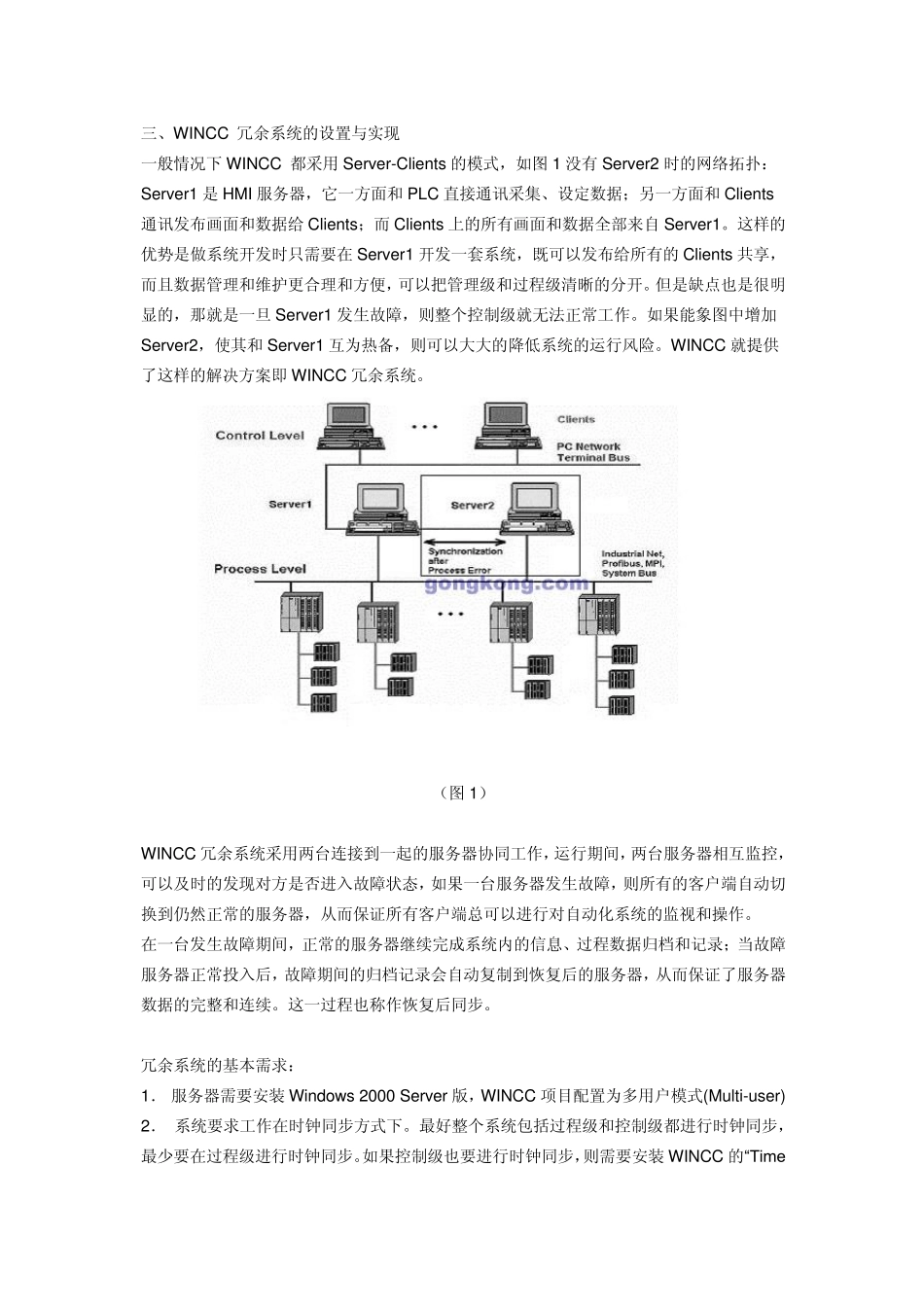

wincc冗余_第1页
1/12

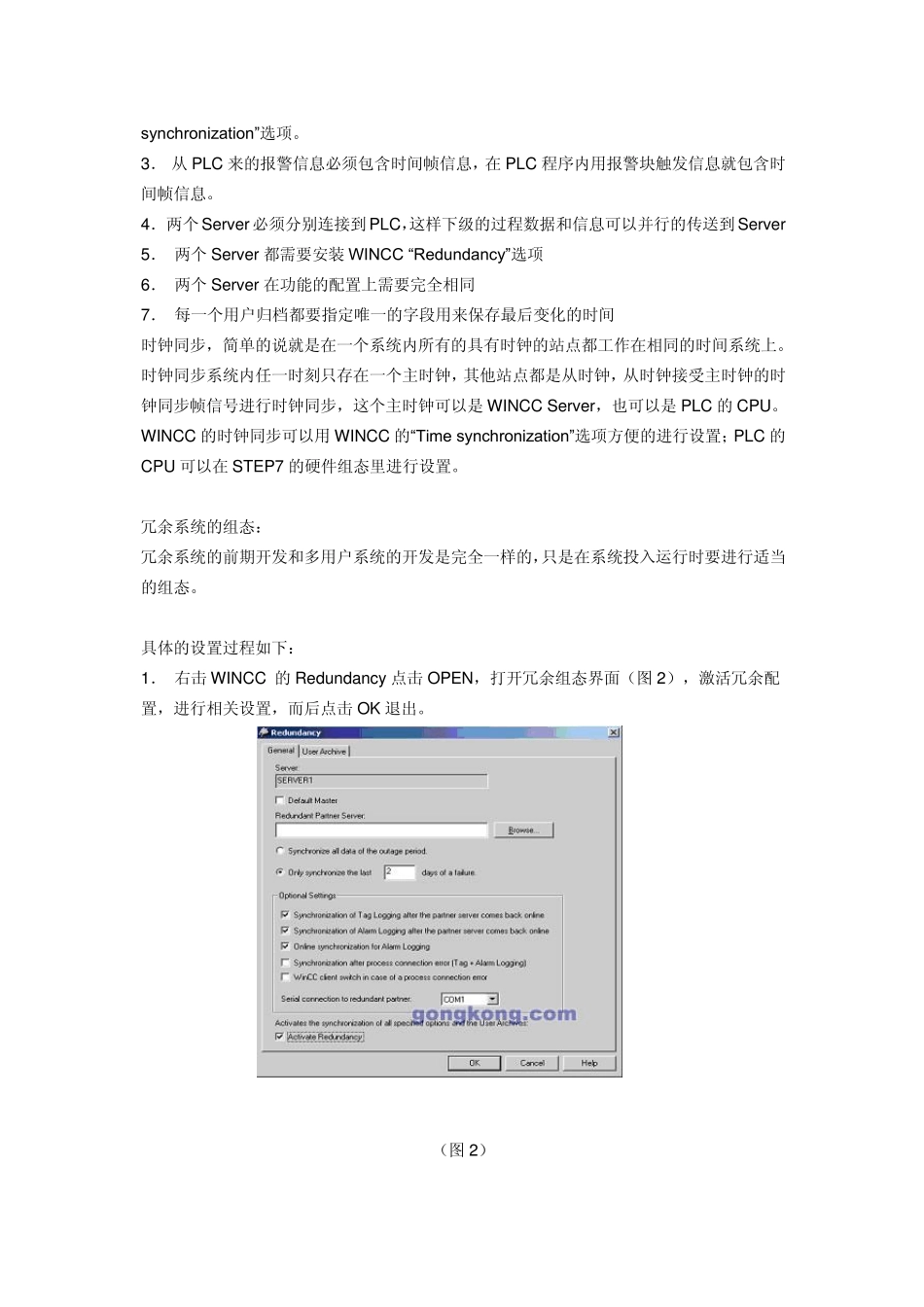

wincc冗余_第2页
2/12

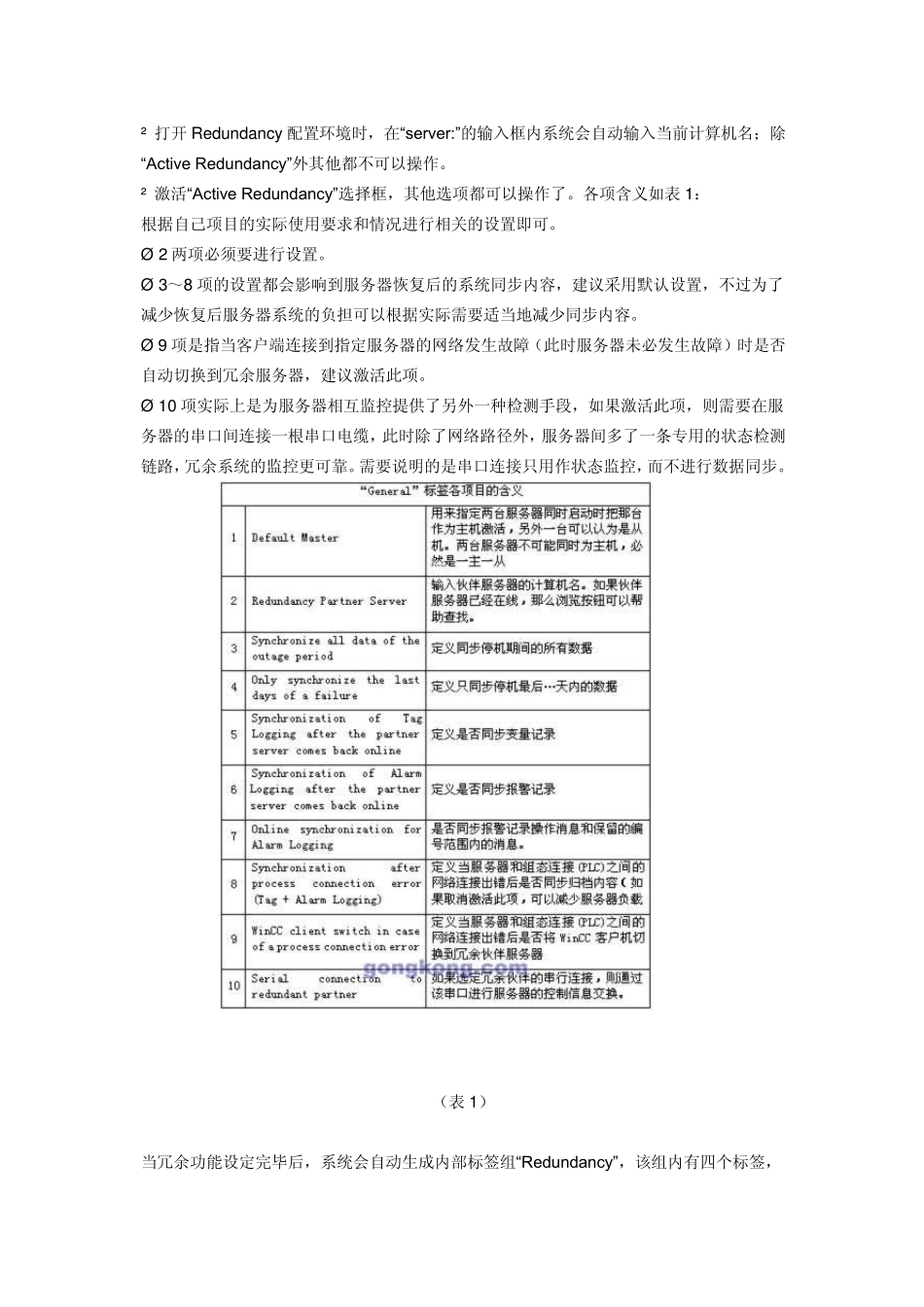

wincc冗余_第3页
3/12
三、WINCC 冗余系统的设置与实现 一般情况下 WINCC 都采用 Server-Clients 的模式,如图 1 没有 Server2 时的网络拓扑:Server1 是 HMI 服务器,它一方面和 PLC 直接通讯采集、设定数据;另一方面和 Clients通讯发布画面和数据给 Clients;而 Clients 上的所有画面和数据全部来自 Server1。这样的优势是做系统开发时只需要在 Server1 开发一套系统,既可以发布给所有的 Clients 共享,而且数据管理和维护更合理和方便,可以把管理级和过程级清晰的分开。但是缺点也是很明显的,那就是一旦 Server1 发生故障,则整个控制级就无法正常工作。如果能象图中增加Server2,使其和 Server1 互为热备,则可以大大的降低系统的运行风险。WINCC 就提供了这样的解决方案即 WINCC 冗余系统。 (图 1) WINCC 冗余系统采用两台连接到一起的服务器协同工作,运行期间,两台服务器相互监控,可以及时的发现对方是否进入故障状态,如果一台服务器发生故障,则所有的客户端自动切换到仍然正常的服务器,从而保证所有客户端总可以进行对自动化系统的监视和操作。 在一台发生故障期间,正常的服务器继续完成系统内的信息、过程数据归档和记录;当故障服务器正常投入后,故障期间的归档记录会自动复制到恢复后的服务器,从而保证了服务器数据的完整和连续。这一过程也称作恢复后同步。 冗余系统的基本需求: 1. 服务器需要安装 Window s 2000 Server 版,WINCC 项目配置为多用户模式(Multi-user) 2. 系统要求工作在时钟同步方式下。最好整个系统包括过程级和控制级都进行时钟同步,最少要在过程级进行时钟同步。如果控制级也要进行时钟同步,则需要安装 WINCC 的“Time synchronization” 选项。 3. 从 PLC 来的报警信息必须包含时间帧信息,在 PLC 程序内用报警块触发信息就包含时间帧信息。 4. 两个 Server 必须分别连接到PLC,这样下级的过程数据和信息可以并行的传送到Server 5. 两个 Server 都需要安装 WINCC “ Redundancy” 选项 6. 两个 Server 在功能的配置上需要完全相同 7. 每一个用户归档都要指定唯一的字段用来保存最后变化的时间 时钟同步,简单的说就是在一个系统内所有的具有时钟的站点都工作在相同的时间系统上。时钟同步系统内任一时刻只存在一个主时钟,其他站点都是从时钟,从时钟接受主时钟的时钟同步帧信号进行时钟同步,这个主时钟可以是 WINCC Server,...
