WK3260Btrim校准程序VIP免费

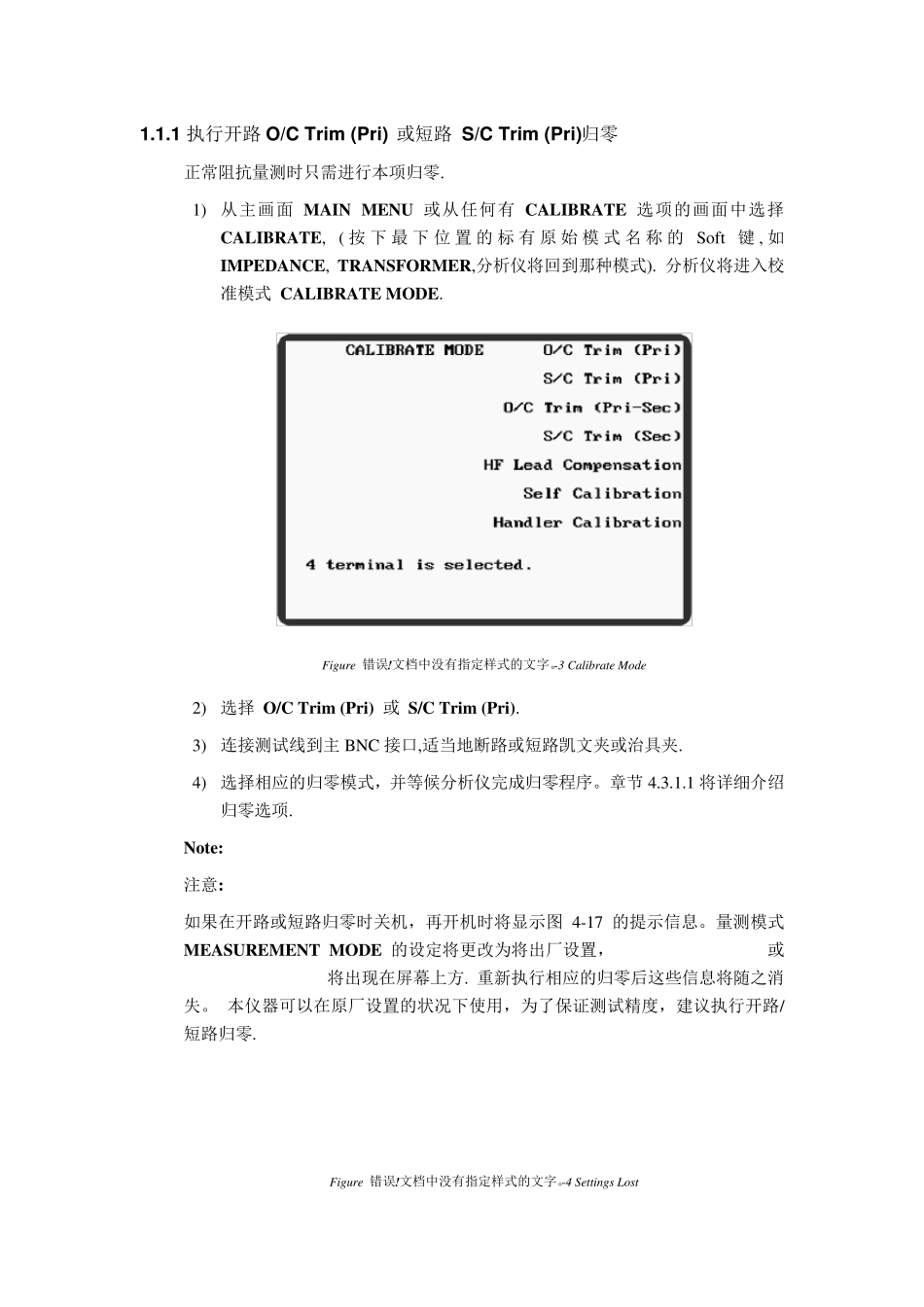

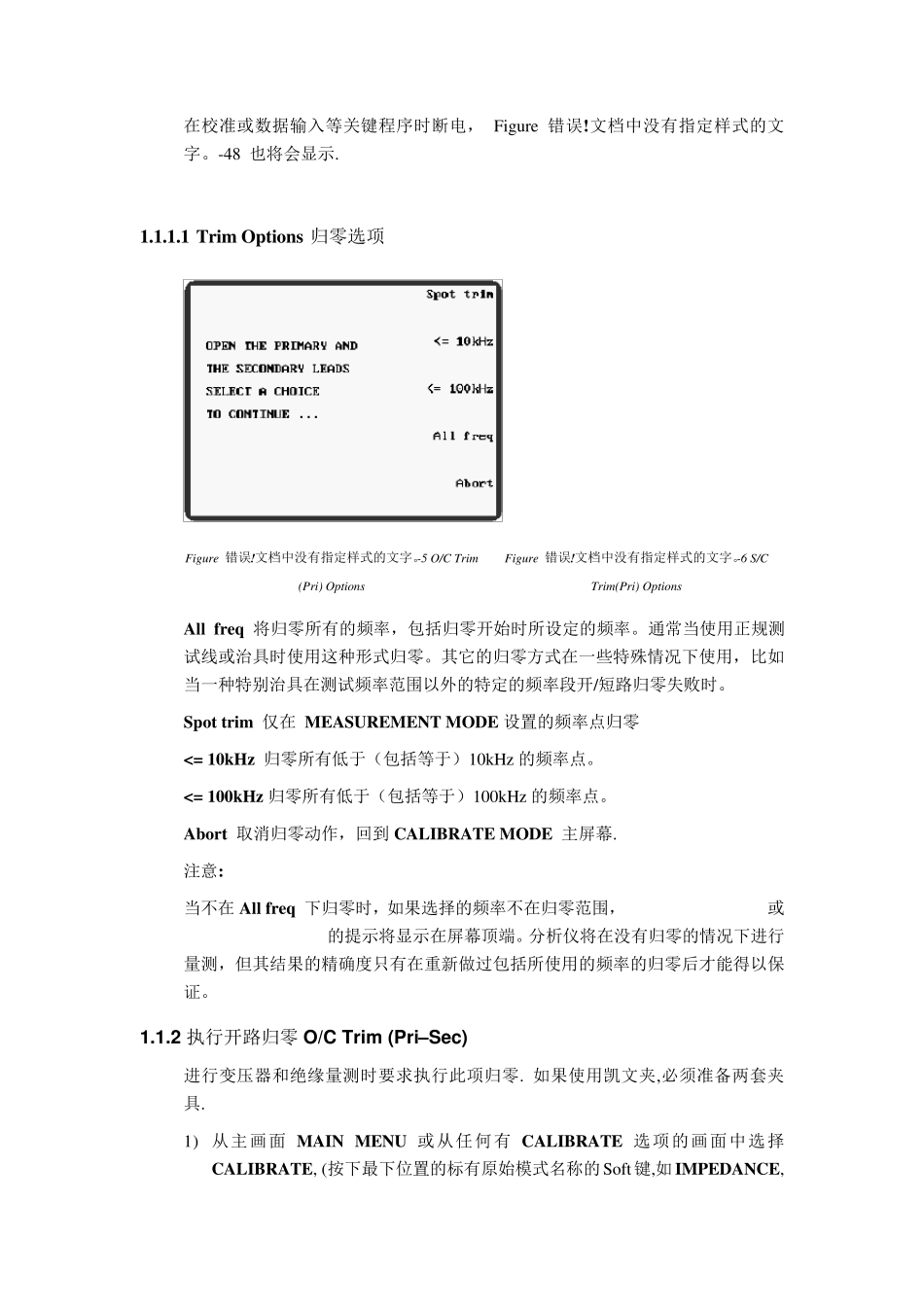

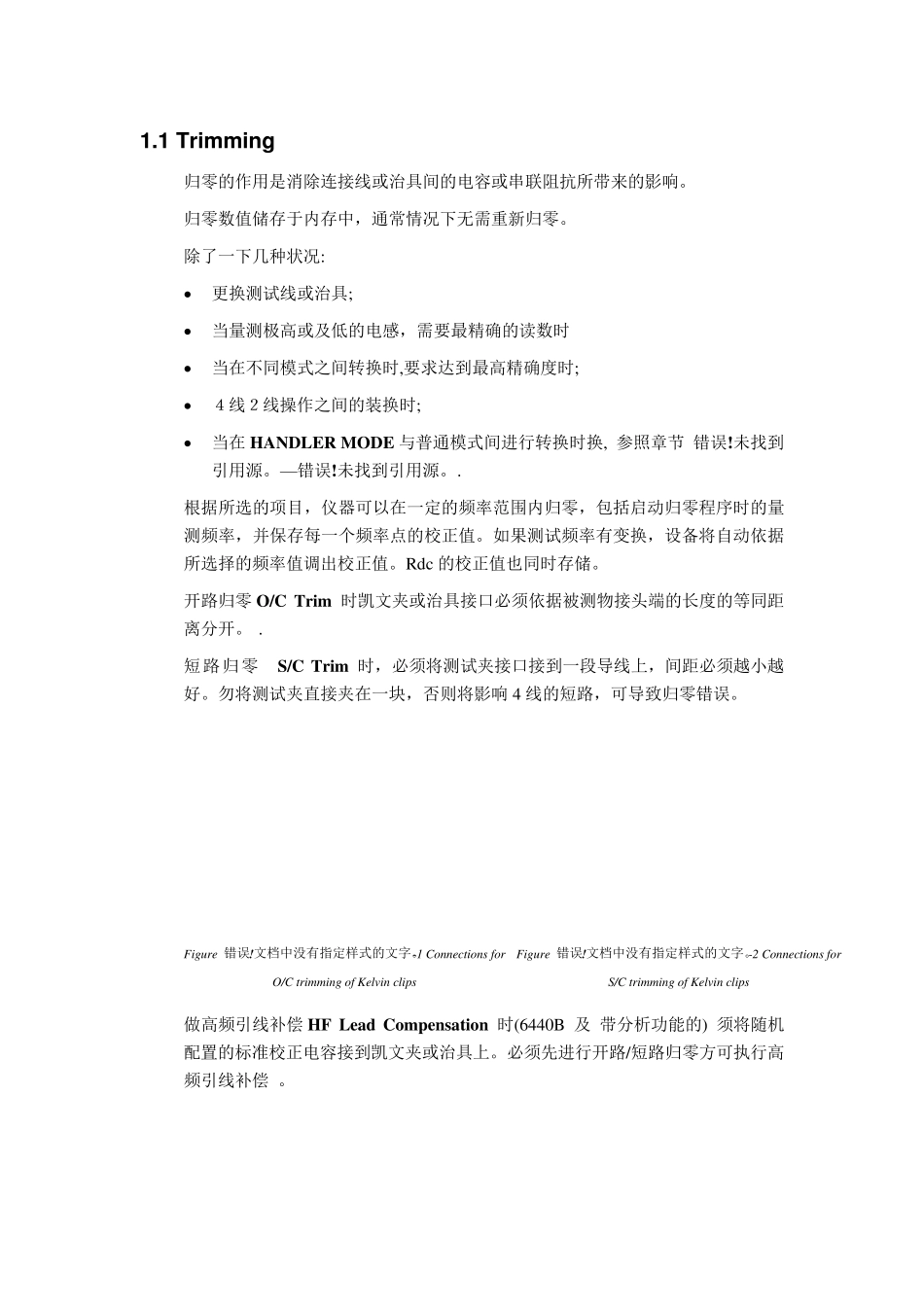

1.1 Trimming 归零的作用是消除连接线或治具间的电容或串联阻抗所带来的影响。 归零数值储存于内存中，通常情况下无需重新归零。 除了一下几种状况: • 更换测试线或治具; • 当量测极高或及低的电感，需要最精确的读数时 • 当在不同模式之间转换时,要求达到最高精确度时; • ４线２线操作之间的装换时; • 当在 HANDLER MODE 与普通模式间进行转换时换, 参照章节 错误!未找到引用源。—错误!未找到引用源。. 根据所选的项目，仪器可以在一定的频率范围内归零，包括启动归零程序时的量测频率，并保存每一个频率点的校正值。如果测试频率有变换，设备将自动依据所选择的频率值调出校正值。Rdc 的校正值也同时存储。 开路归零O/C Trim 时凯文夹或治具接口必须依据被测物接头端的长度的等同距离分开。 . 短路归零 S/C Trim 时，必须将测试夹接口接到一段导线上，间距必须越小越好。勿将测试夹直接夹在一块，否则将影响4 线的短路，可导致归零错误。 Figure 错误!文档中没有指定样式的文字。-1 Connections for O/C trimming of Kelvin clips Figure 错误!文档中没有指定样式的文字。-2 Connections for S/C trimming of Kelvin clips 做高频引线补偿 HF Lead Compensation 时(6440B 及 带分析功能的) 须将随机配置的标准校正电容接到凯文夹或治具上。必须先进行开路/短路归零方可执行高频引线补偿 。 1.1.1 执行开路O/C Trim (Pri) 或短路 S/C Trim (Pri)归零 正常阻抗量测时只需进行本项归零. 1) 从主画面MAIN MENU 或从任何有CALIBRATE 选项的画面中选择 CALIBRATE, ( 按下最下位置的标有原始模式名称的Soft 键, 如IMPEDANCE, TRANSFORMER,分析仪将回到那种模式). 分析仪将进入校准模式 CALIBRATE MODE. Figu re 错误!文档中没有指定样式的文字。-3 Calibrate Mode 2) 选择 O/C Trim (Pri) 或 S/C Trim (Pri). 3) 连接测试线到主BNC 接口,适当地断路或短路凯文夹或治具夹. 4) 选择相应的归零模式，并等候分析仪完成归零程序。章节 4.3.1.1 将详细介绍归零选项. Note: 注意: 如果在开路或短路归零时关机，再开机时将显示图 4-17 的提示信息。量测模式 MEASUREMENT MODE 的设定将更改为将出厂设置， 或 将出现在屏幕上方. 重新执行相应的归零后这些信息将随之消失。 本仪器可以在原厂设置的状况下使用，为了保证测试精度，建议执...
