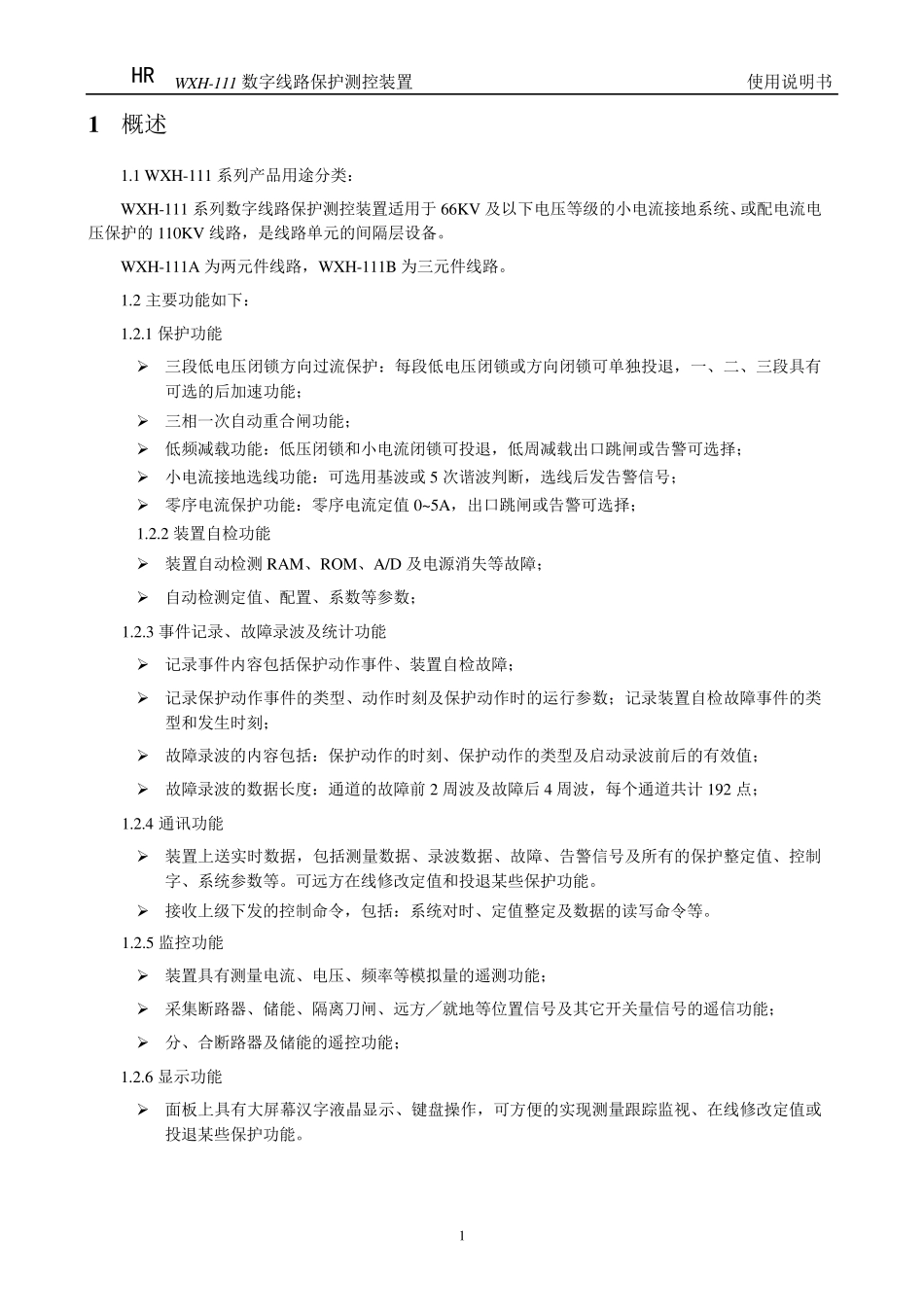

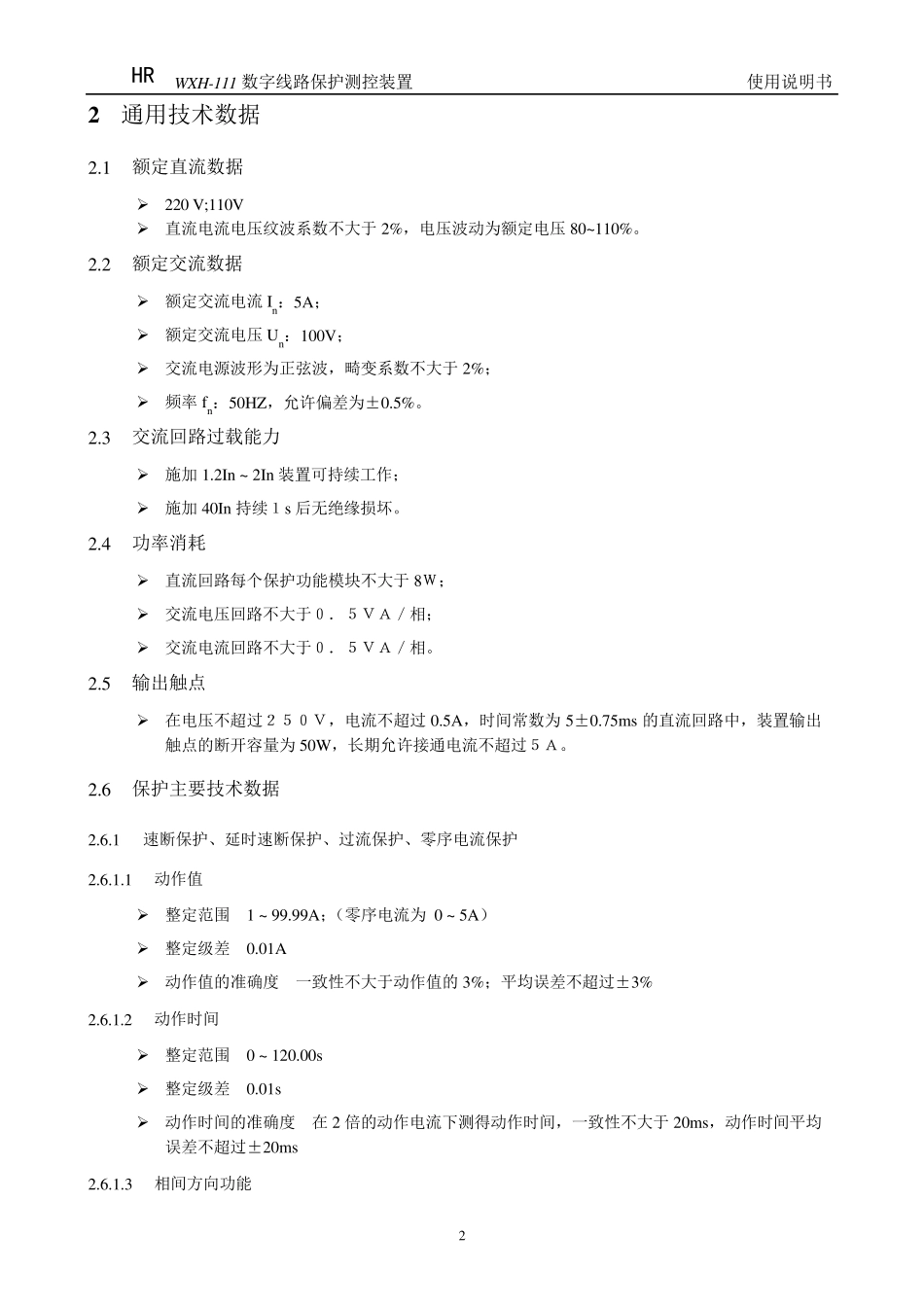

HR WXH-111 数字线路保护测控装置 使用说明书 1 1 概述 1.1 WXH-111 系列产品用途分类： WXH-111 系列数字线路保护测控装置适用于 66KV 及以下电压等级的小电流接地系统、或配电流电压保护的 110KV 线路，是线路单元的间隔层设备。 WXH-111A 为两元件线路，WXH-111B 为三元件线路。 1.2 主要功能如下： 1.2.1 保护功能 ➢ 三段低电压闭锁方向过流保护：每段低电压闭锁或方向闭锁可单独投退，一、二、三段具有可选的后加速功能； ➢ 三相一次自动重合闸功能； ➢ 低频减载功能：低压闭锁和小电流闭锁可投退，低周减载出口跳闸或告警可选择； ➢ 小电流接地选线功能：可选用基波或 5 次谐波判断，选线后发告警信号； ➢ 零序电流保护功能：零序电流定值 0~5A，出口跳闸或告警可选择； 1.2.2 装置自检功能 ➢ 装置自动检测 RAM、ROM、A/D 及电源消失等故障； ➢ 自动检测定值、配置、系数等参数； 1.2.3 事件记录、故障录波及统计功能 ➢ 记录事件内容包括保护动作事件、装置自检故障； ➢ 记录保护动作事件的类型、动作时刻及保护动作时的运行参数；记录装置自检故障事件的类型和发生时刻； ➢ 故障录波的内容包括：保护动作的时刻、保护动作的类型及启动录波前后的有效值； ➢ 故障录波的数据长度：通道的故障前2 周波及故障后 4 周波，每个通道共计 192 点； 1.2.4 通讯功能 ➢ 装置上送实时数据，包括测量数据、录波数据、故障、告警信号及所有的保护整定值、控制字、系统参数等。可远方在线修改定值和投退某些保护功能。 ➢ 接收上级下发的控制命令，包括：系统对时、定值整定及数据的读写命令等。 1.2.5 监控功能 ➢ 装置具有测量电流、电压、频率等模拟量的遥测功能； ➢ 采集断路器、储能、隔离刀闸、远方╱就地等位置信号及其它开关量信号的遥信功能； ➢ 分、合断路器及储能的遥控功能； 1.2.6 显示功能 ➢ 面板上具有大屏幕汉字液晶显示、键盘操作，可方便的实现测量跟踪监视、在线修改定值或投退某些保护功能。 HR WXH-111 数字线路保护测控装置 使用说明书 2 2 通用技术数据 2.1 额定直流数据 ➢ 220 V;110V ➢ 直流电流电压纹波系数不大于2%，电压波动为额定电压80~110%。 2.2 额定交流数据 ➢ 额定交流电流In：5A； ➢ 额定交流电压Un：100V； ➢ 交流电源波形为正弦波，畸变系数不大于2%； ➢ 频率fn：50HZ，允许偏差为±0.5%...
