X射线探伤标准表格_L4058E446)VIP免费

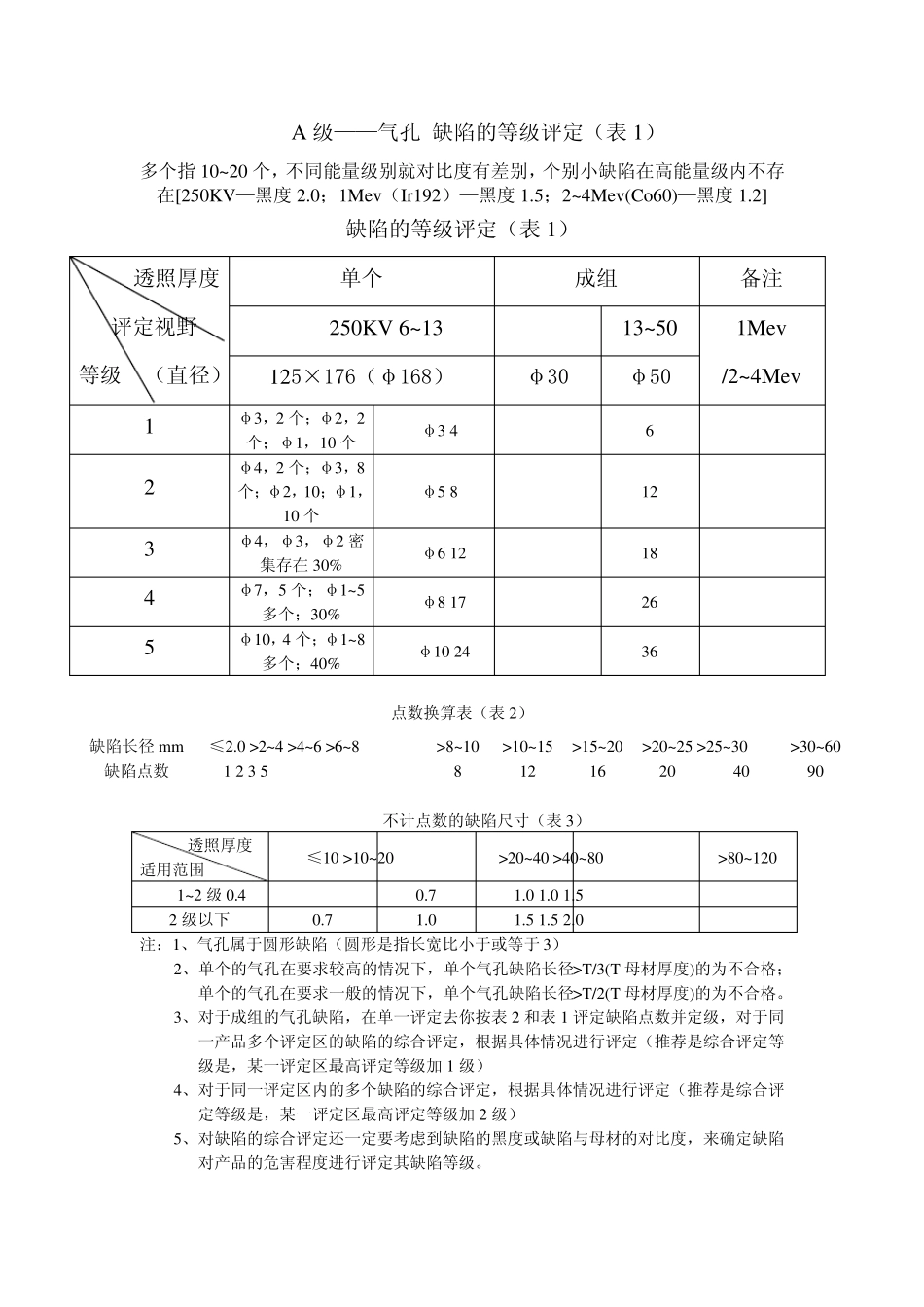

X射线探伤标准表格_L4058E446)_第1页
1/7

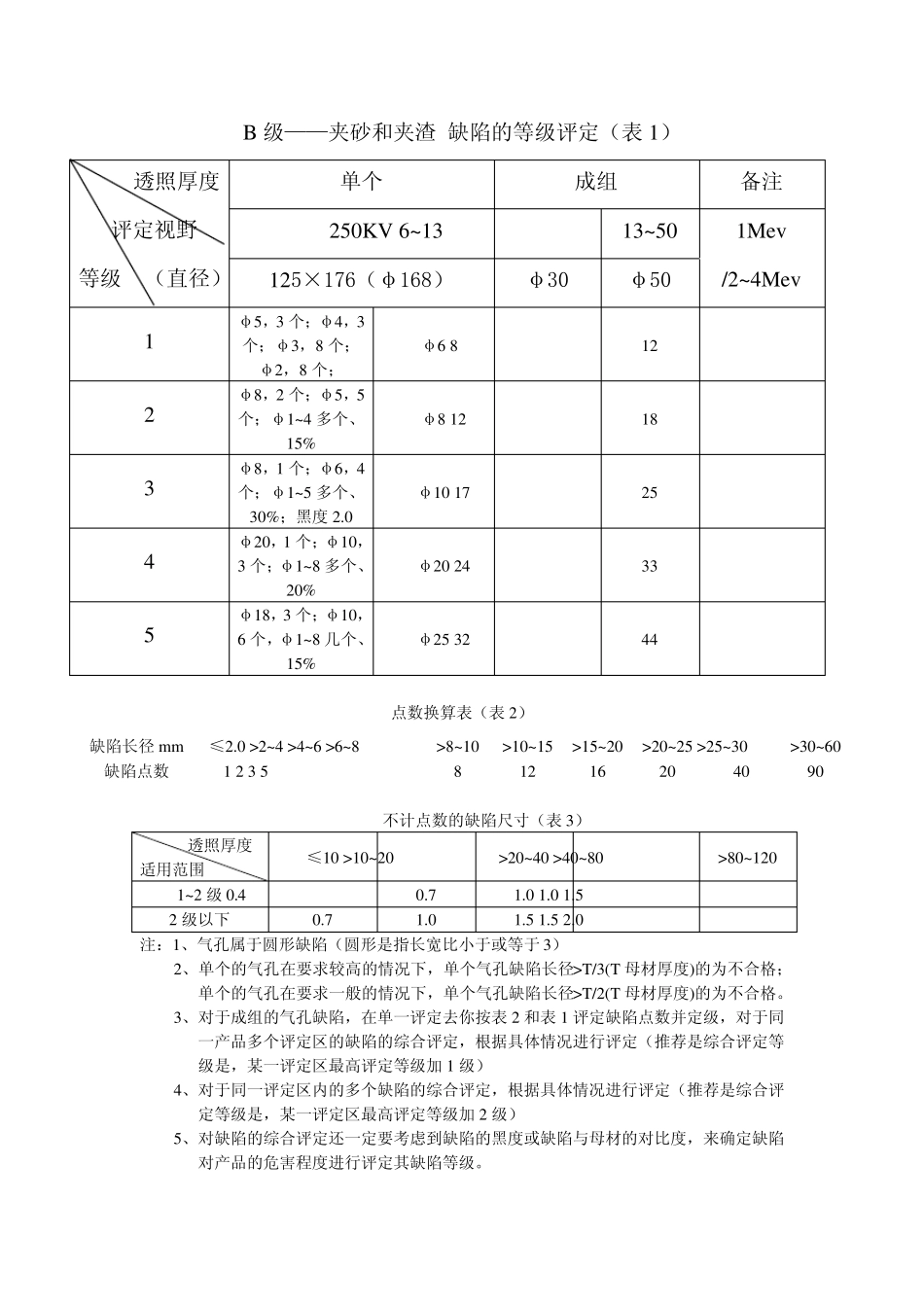

X射线探伤标准表格_L4058E446)_第2页
2/7

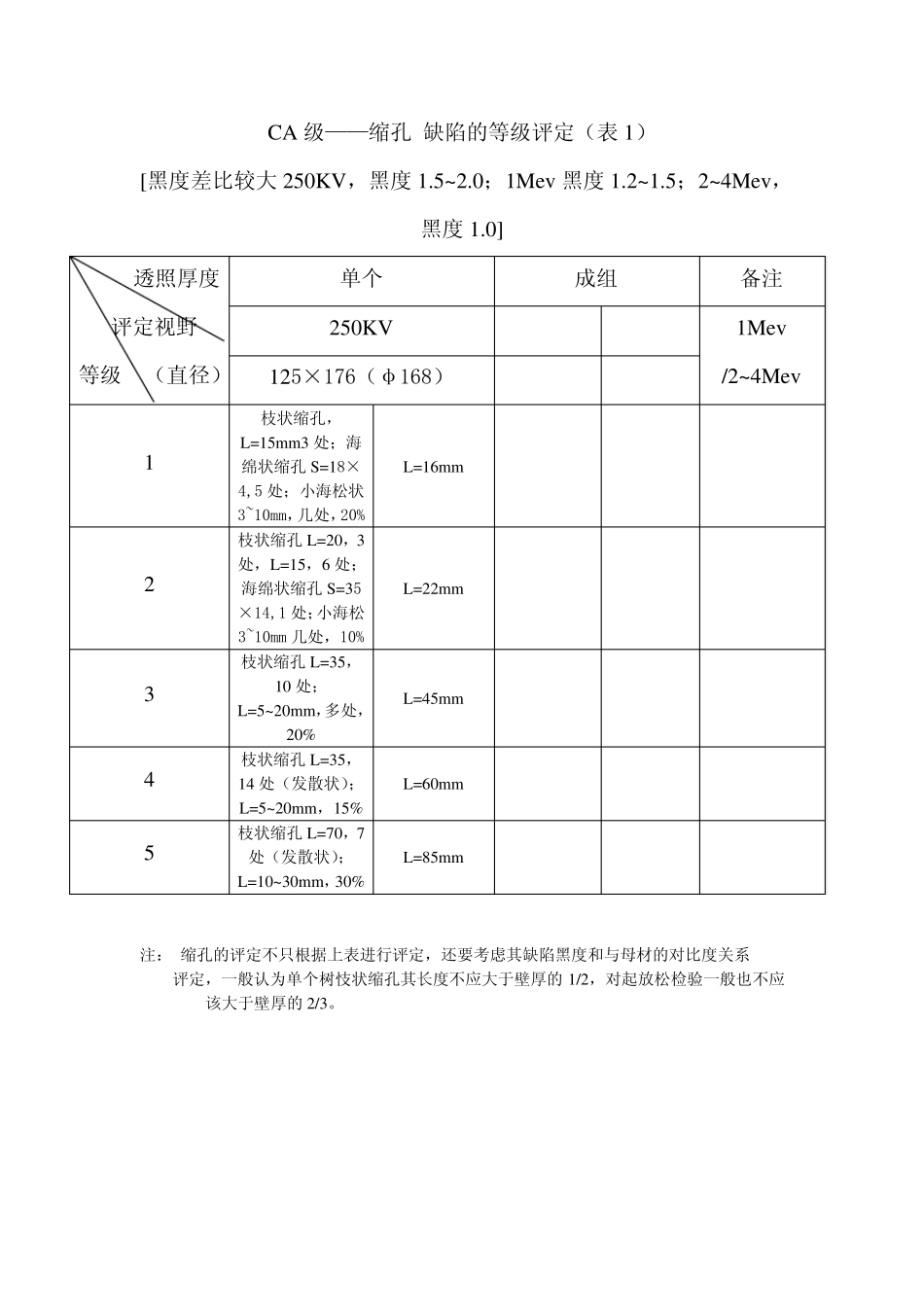

X射线探伤标准表格_L4058E446)_第3页
3/7
A 级——气孔 缺陷的等级评定(表1) 多个指10~20 个,不同能量级别就对比度有差别,个别小缺陷在高能量级内不存在[250KV—黑度2.0;1Mev(Ir192)—黑度1.5;2~4Mev(Co60)—黑度1.2] 缺陷的等级评定(表1) 单个 成组 备注 250KV 6~13 13~50 透照厚度 评定视野 等级 (直径) 125×176(φ168) φ30 φ50 1Mev /2~4Mev 1 φ3,2 个;φ2,2个;φ1,10 个 φ3 4 6 2 φ4,2 个;φ3,8个;φ2,10;φ1,10 个 φ5 8 12 3 φ4,φ3,φ2 密集存在30% φ6 12 18 4 φ7,5 个;φ1~5多个;30% φ8 17 26 5 φ10,4 个;φ1~8多个;40% φ10 24 36 点数换算表(表2) 不计点数的缺陷尺寸(表3) 透照厚度 适用范围 ≤10 >10~20 >20~40 >40~80 >80~120 1~2 级 0.4 0.7 1.0 1.0 1.5 2 级以下 0.7 1.0 1.5 1.5 2.0 注:1、气孔属于圆形缺陷(圆形是指长宽比小于或等于 3) 2、单个的气孔在要求较高的情况下,单个气孔缺陷长径>T/3(T 母材厚度)的为不合格; 单个的气孔在要求一般的情况下,单个气孔缺陷长径>T/2(T 母材厚度)的为不合格。 3、对于成组的气孔缺陷,在单一评定去你按表2 和表1 评定缺陷点数并定级,对于同一产品多个评定区的缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加 1 级) 4、对于同一评定区内的多个缺陷的综合评定,根据具体情况进行评定(推荐是综合评定等级是,某一评定区最高评定等级加 2 级) 5、对缺陷的综合评定还一定要考虑到缺陷的黑度或缺陷与母材的对比度,来确定缺陷对产品的危害程度进行评定其缺陷等级。 缺陷长径mm ≤2.0 >2~4 >4~6 >6~8>8~10>10~15>15~20>20~25 >25~30>30~60缺陷点数 1 2 3 5 8 12 16 20 40 90 B 级——夹砂和夹渣 缺陷的等级评定(表1) 单个 成组 备注 250KV 6~13 13~50 透照厚度 评定视野 等级 (直径) 125×176(φ168) φ30 φ50 1Mev /2~4Mev 1 φ5,3 个;φ4,3个;φ3,8 个; φ2,8 个; φ6 8 12 2 φ8,2 个;φ5,5个;φ1~4 多个、15% φ8 12 18 3 φ8,1 个;φ6,4个;φ1~5 多个、30%;黑度2.0 φ10 17 25 4 φ20,1 个;φ10,3 个;φ1~8 多个、20% φ20 24 33 5 φ18,3 个;φ10,6 个,φ1~8 几个、15% φ25 32 44 点数换算表(表2) 不计点数的缺陷尺...
