ZC4137全自动数字式低失真度测试仪使用说明书VIP专享VIP免费

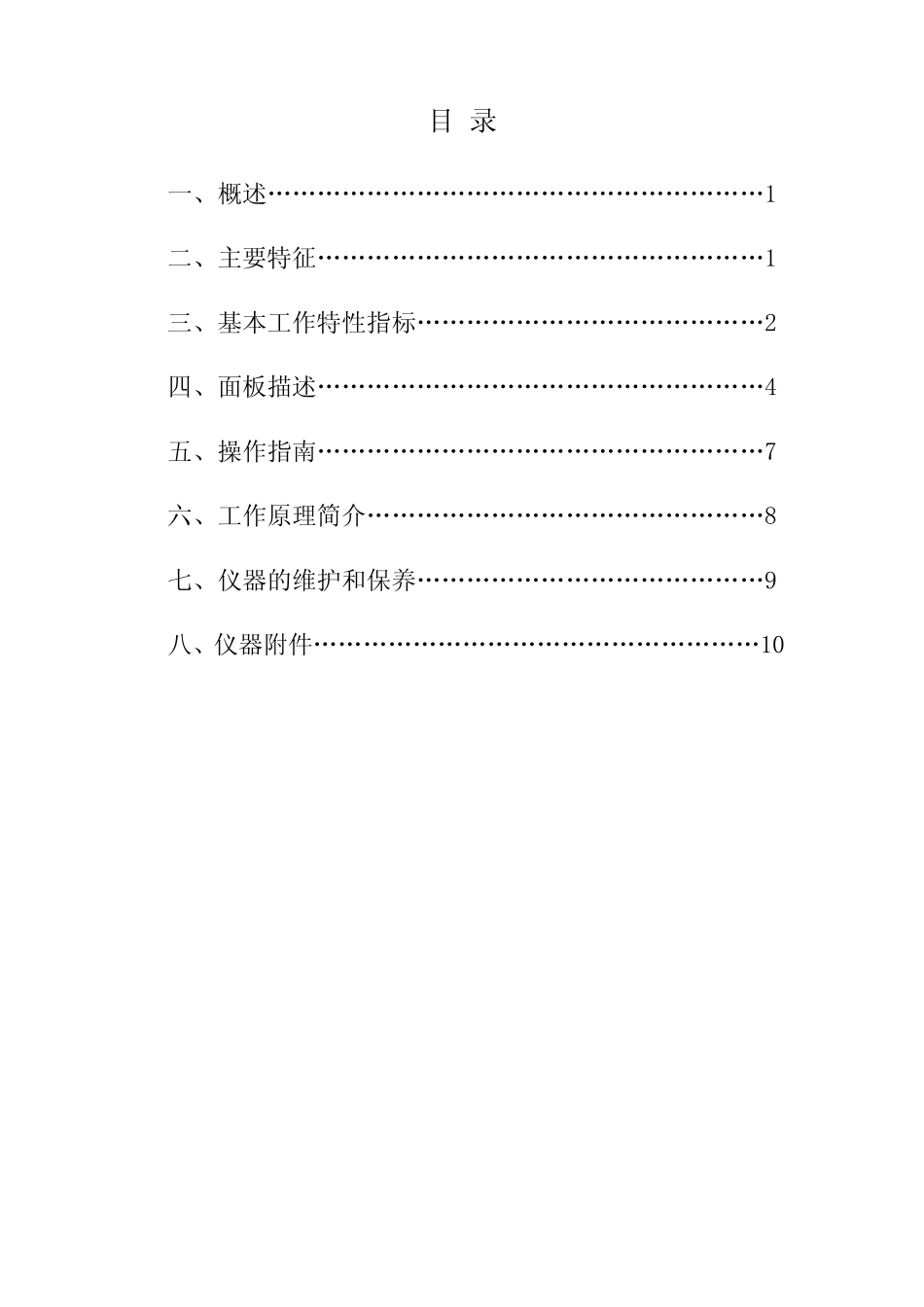

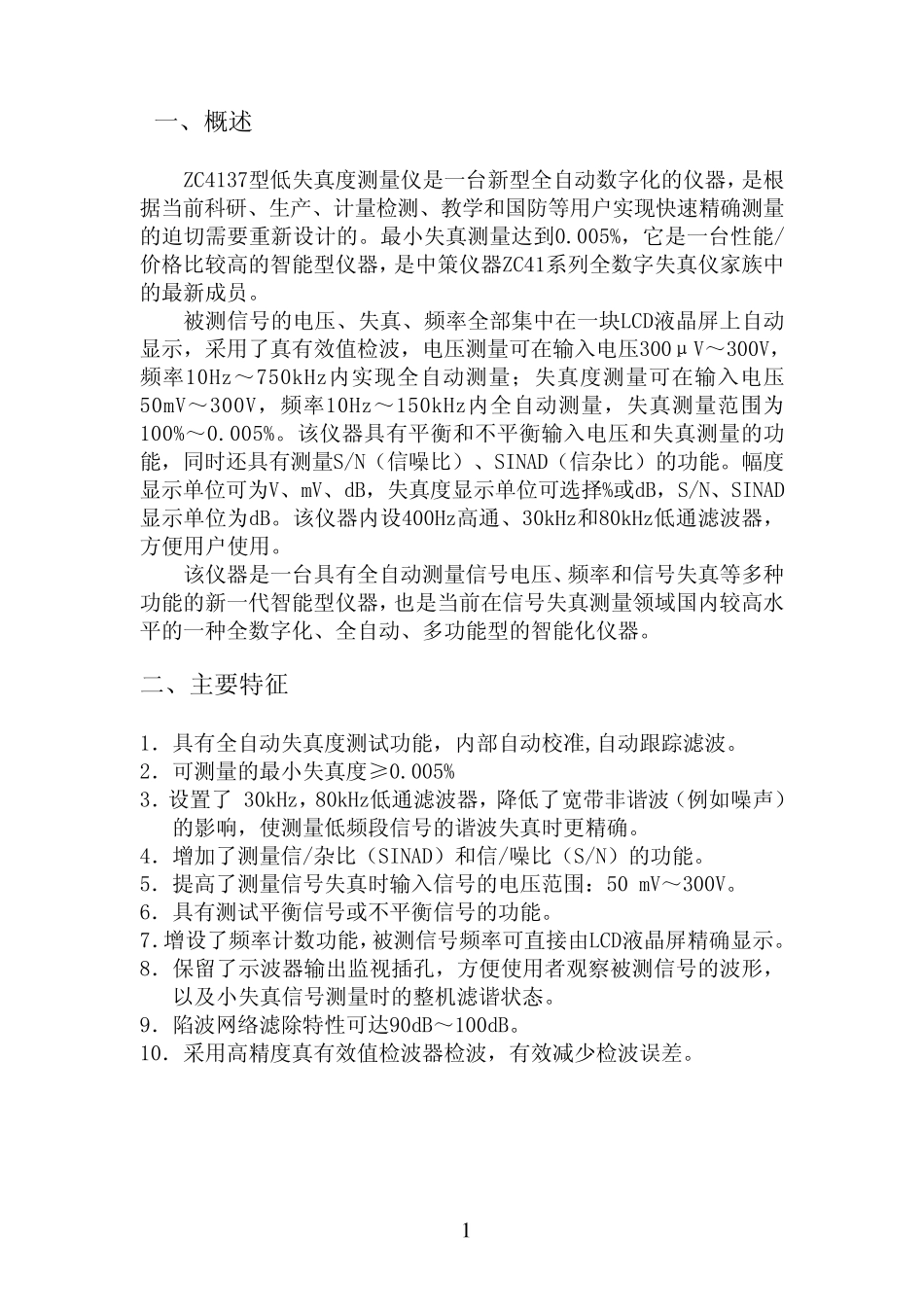

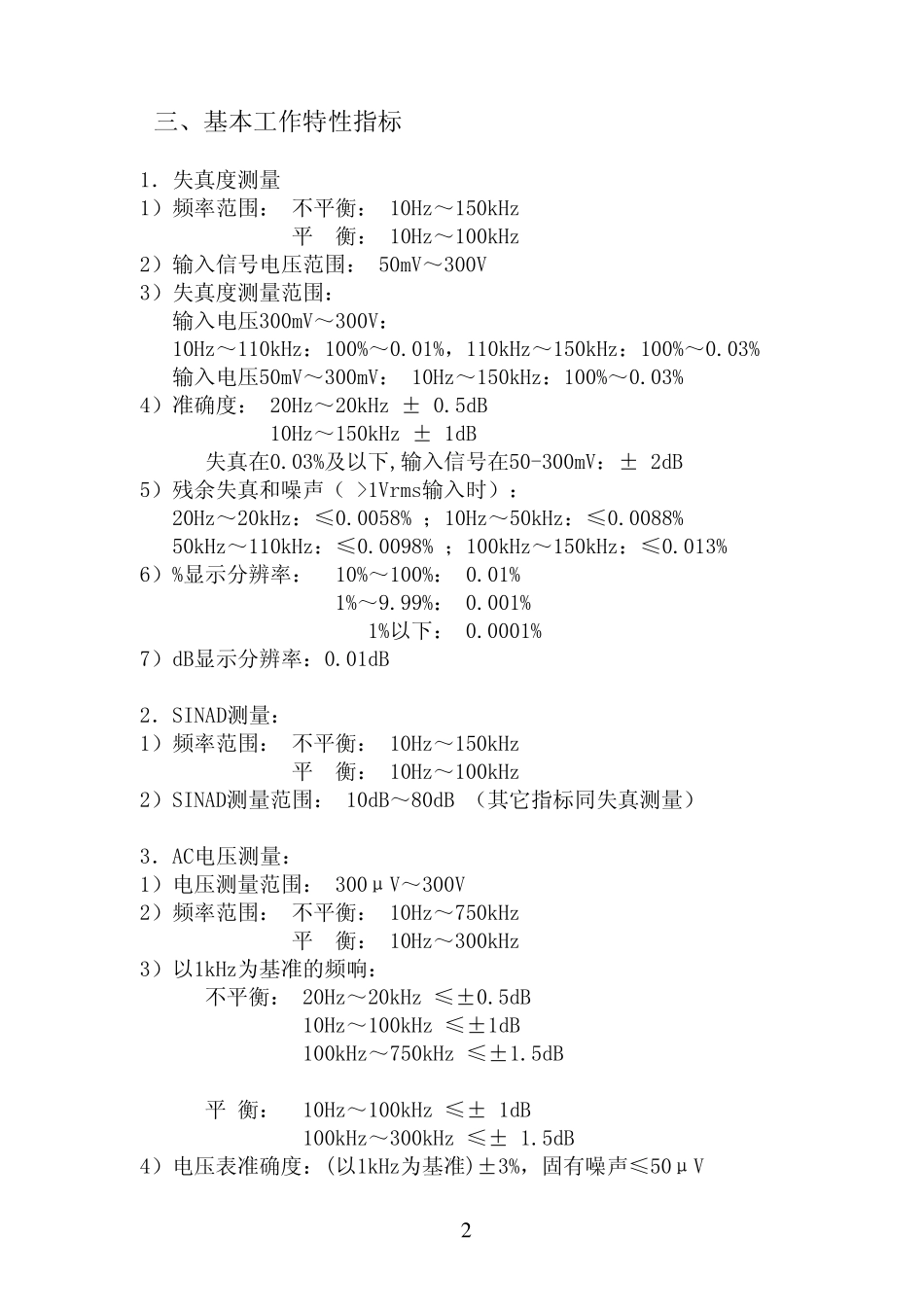

目 录 一、概述……………………………………………………1 二、主要特征………………………………………………1 三、基本工作特性指标……………………………………2 四、面板描述………………………………………………4 五、操作指南………………………………………………7 六、工作原理简介…………………………………………8 七、仪器的维护和保养……………………………………9 八、仪器附件………………………………………………10 1 一、概述 ZC4137型低失真度测量仪是一台新型全自动数字化的仪器，是根据当前科研、生产、计量检测、教学和国防等用户实现快速精确测量的迫切需要重新设计的。最小失真测量达到0.005%，它是一台性能/价格比较高的智能型仪器，是中策仪器ZC41系列全数字失真仪家族中的最新成员。 被测信号的电压、失真、频率全部集中在一块LCD液晶屏上自动显示，采用了真有效值检波，电压测量可在输入电压300μV～300V，频率10Hz～750kHz内实现全自动测量；失真度测量可在输入电压50mV～300V，频率10Hz～150kHz内全自动测量，失真测量范围为100%～0.005%。该仪器具有平衡和不平衡输入电压和失真测量的功能，同时还具有测量S/N（信噪比）、SINAD（信杂比）的功能。幅度显示单位可为V、mV、dB，失真度显示单位可选择%或dB，S/N、SINAD显示单位为dB。该仪器内设400Hz高通、30kHz和80kHz低通滤波器，方便用户使用。 该仪器是一台具有全自动测量信号电压、频率和信号失真等多种功能的新一代智能型仪器，也是当前在信号失真测量领域国内较高水平的一种全数字化、全自动、多功能型的智能化仪器。 二、主要特征 1．具有全自动失真度测试功能，内部自动校准,自动跟踪滤波。 2．可测量的最小失真度≥0.005% 3．设置了 30kHz，80kHz低通滤波器，降低了宽带非谐波（例如噪声）的影 响 ，使测量低频段 信号的谐波失真时更 精确。 4．增 加 了测量信/杂比（SINAD）和信/噪比（S/N）的功能。 5．提 高了测量信号失真时输入信号的电压范围： 50 mV～300V。 6．具有测试平衡信号或不平衡信号的功能。 7．增 设了频率计数功能，被测信号频率可直 接 由 LCD液晶屏精确显示。 8．保 留 了示波器输出 监 视 插 孔 ，方便使用者 观 察 被测信号的波形 ，以 及 小失真信号测量时的整 机 滤谐状 态 。 9．陷 波网 络 滤除 特性可达90dB～100dB。 10．采用高精度真有效值检波器检波，有效减...
