产品EMC设计考虑点汇总表原理图的EMC考虑点案例解释

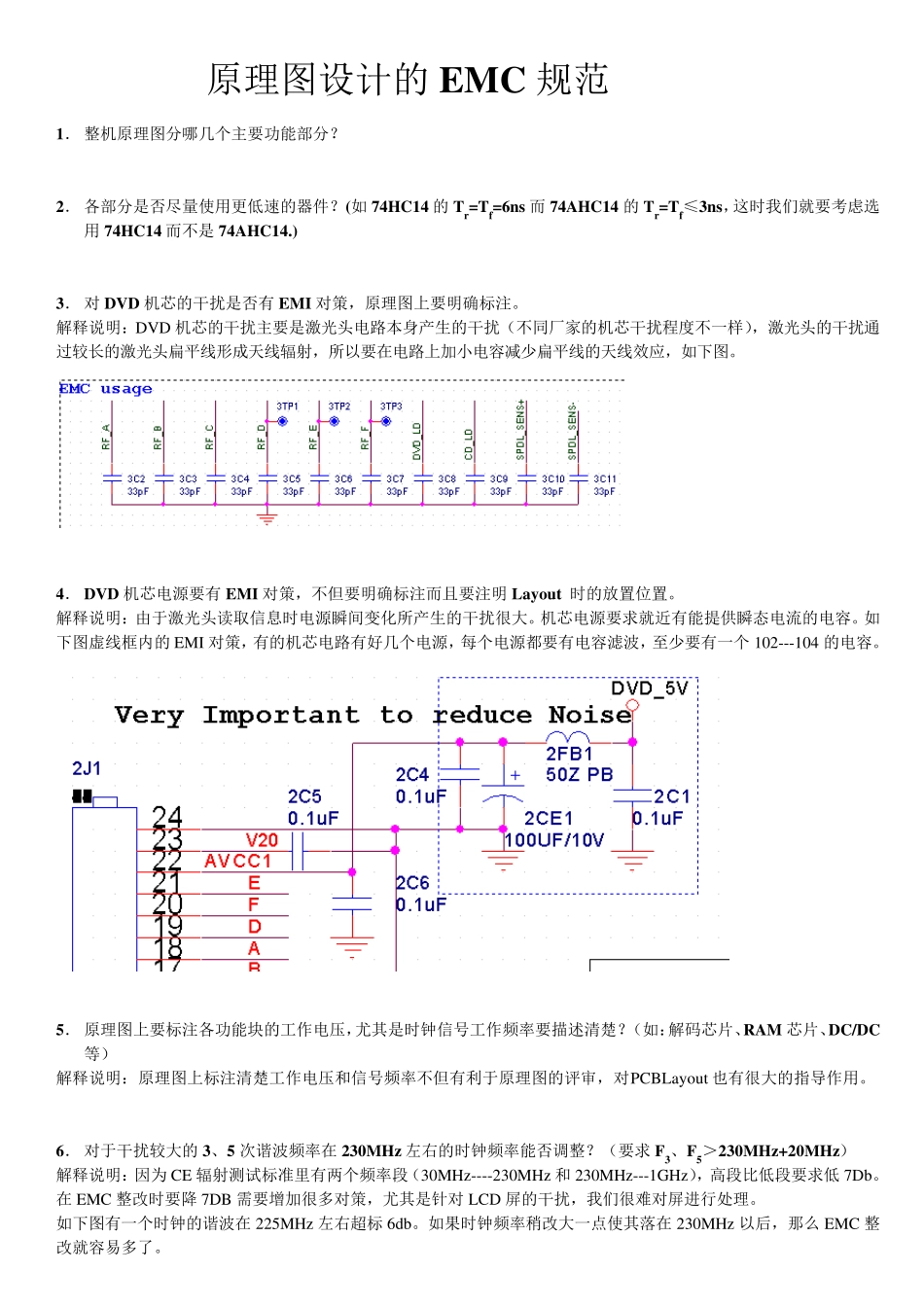

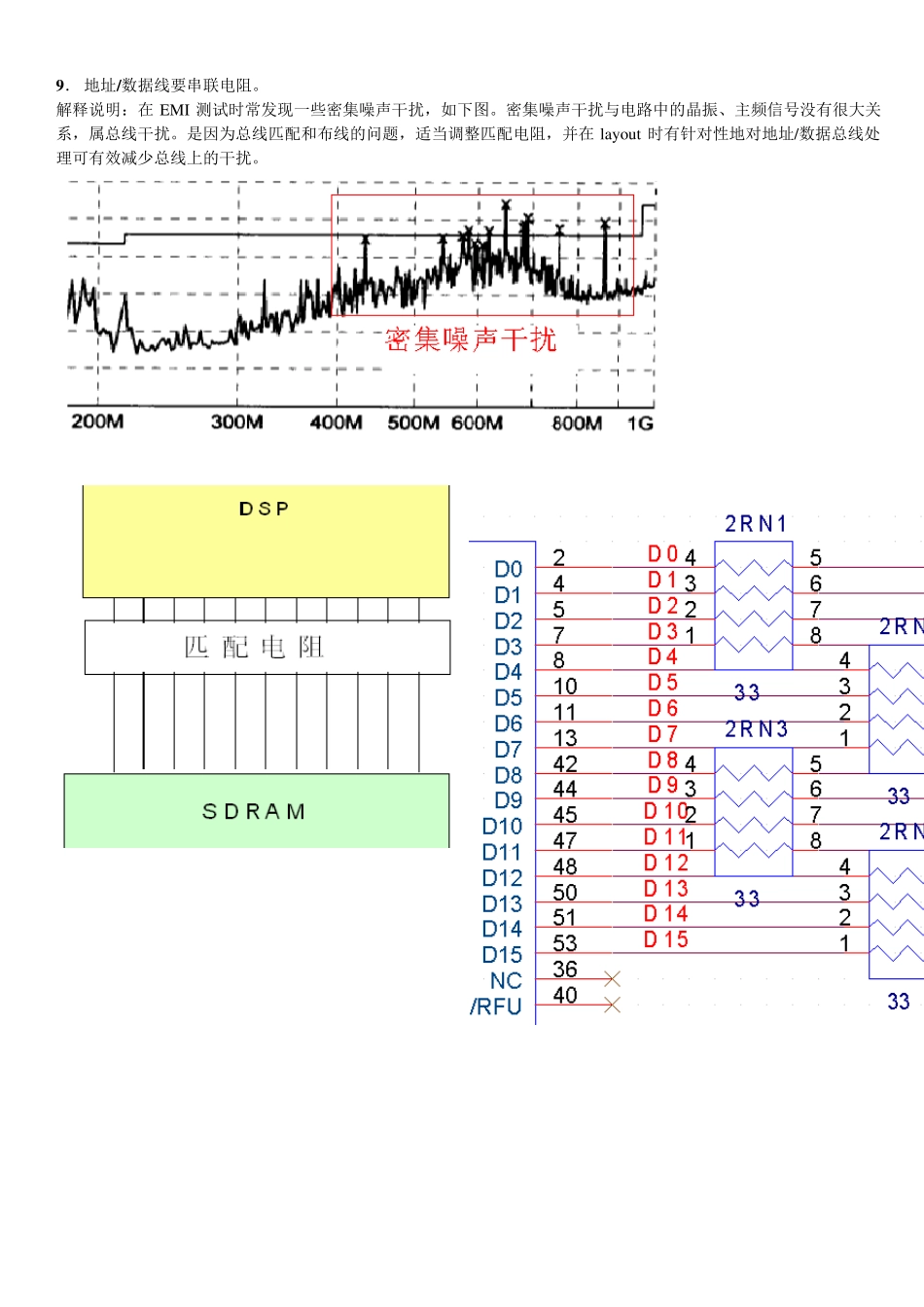

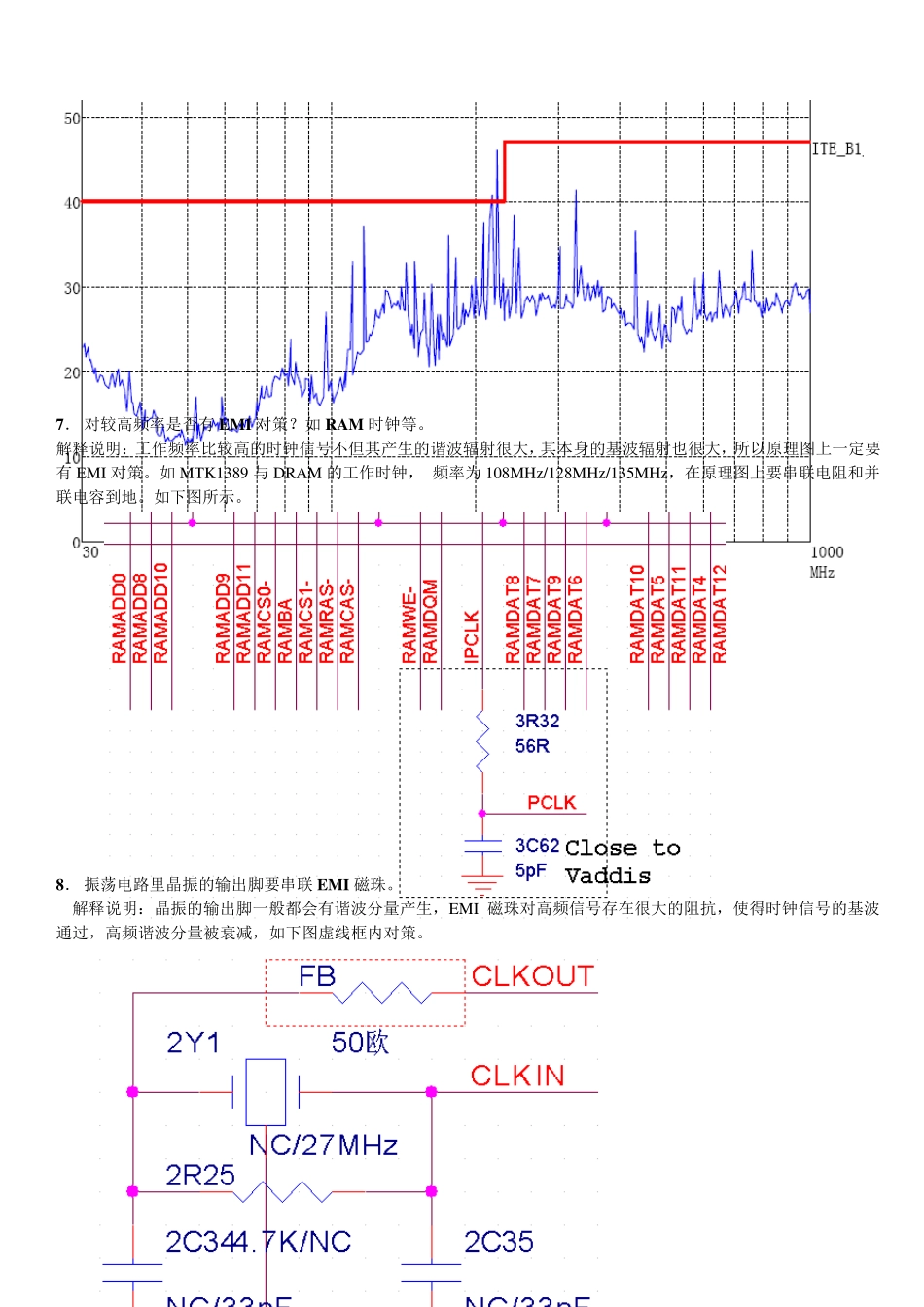

原理图设计的EMC 规范 1． 整机原理图分哪几个主要功能部分？ 2． 各部分是否尽量使用更低速的器件？(如74HC14 的Tr=Tf=6ns 而74AHC14 的Tr=Tf≤3ns，这时我们就要考虑选用74HC14 而不是74AHC14.) 3． 对 DVD 机芯的干扰是否有 EMI 对策，原理图上要明确标注。 解释说明：DVD 机芯的干扰主要是激光头电路本身产生的干扰（不同厂家的机芯干扰程度不一样），激光头的干扰通过较长的激光头扁平线形成天线辐射，所以要在电路上加小电容减少扁平线的天线效应，如下图。 4． DVD 机芯电源要有 EMI 对策，不但要明确标注而且要注明 Layout 时的放置位置。 解释说明：由于激光头读取信息时电源瞬间变化所产生的干扰很大。机芯电源要求就近有能提供瞬态电流的电容。如下图虚线框内的EMI 对策，有的机芯电路有好几个电源，每个电源都要有电容滤波，至少要有一个102---104 的电容。 5． 原理图上要标注各功能块的工作电压，尤其是时钟信号工作频率要描述清楚？（如：解码芯片、RAM 芯片、DC/DC等） 解释说明：原理图上标注清楚工作电压和信号频率不但有利于原理图的评审，对PCBLayout 也有很大的指导作用。 6． 对于干扰较大的3、5 次谐波频率在 230MHz 左右的时钟频率能否调整？（要求 F3、F5＞230MHz+20MHz） 解释说明：因为 CE 辐射测试标准里有两个频率段（30MHz----230MHz 和 230MHz---1GHz），高段比低段要求低7Db。在 EMC 整改时要降 7DB 需要增加很多对策，尤其是针对 LCD 屏的干扰，我们很难对屏进行处理。 如下图有一个时钟的谐波在 225MHz 左右超标 6db。如果时钟频率稍改大一点使其落在 230MHz 以后，那么 EMC 整改就容易多了。 7． 对较高频率是否有EMI 对策？如RAM 时钟等。 解释说明：工作频率比较高的时钟信号不但其产生的谐波辐射很大，其本身的基波辐射也很大，所以原理图上一定要有EMI 对策。如MTK1389 与 DRAM 的工作时钟， 频率为 108MHz/128MHz/135MHz，在原理图上要串联电阻和并联电容到地。如下图所示。 8． 振荡电路里晶振的输出脚要串联 EMI 磁珠。 解释说明：晶振的输出脚一般都会有谐波分量产生，EMI 磁珠对高频信号存在很大的阻抗，使得时钟信号的基波通过，高频谐波分量被衰减，如下图虚线框内对策。 9 ． 地址/数据线要串联电阻。 解释说明：在EMI 测试时常发现一些密集噪声干扰，如下图。密集噪声干扰与电路中的晶振、主频信号没有很大关系...
