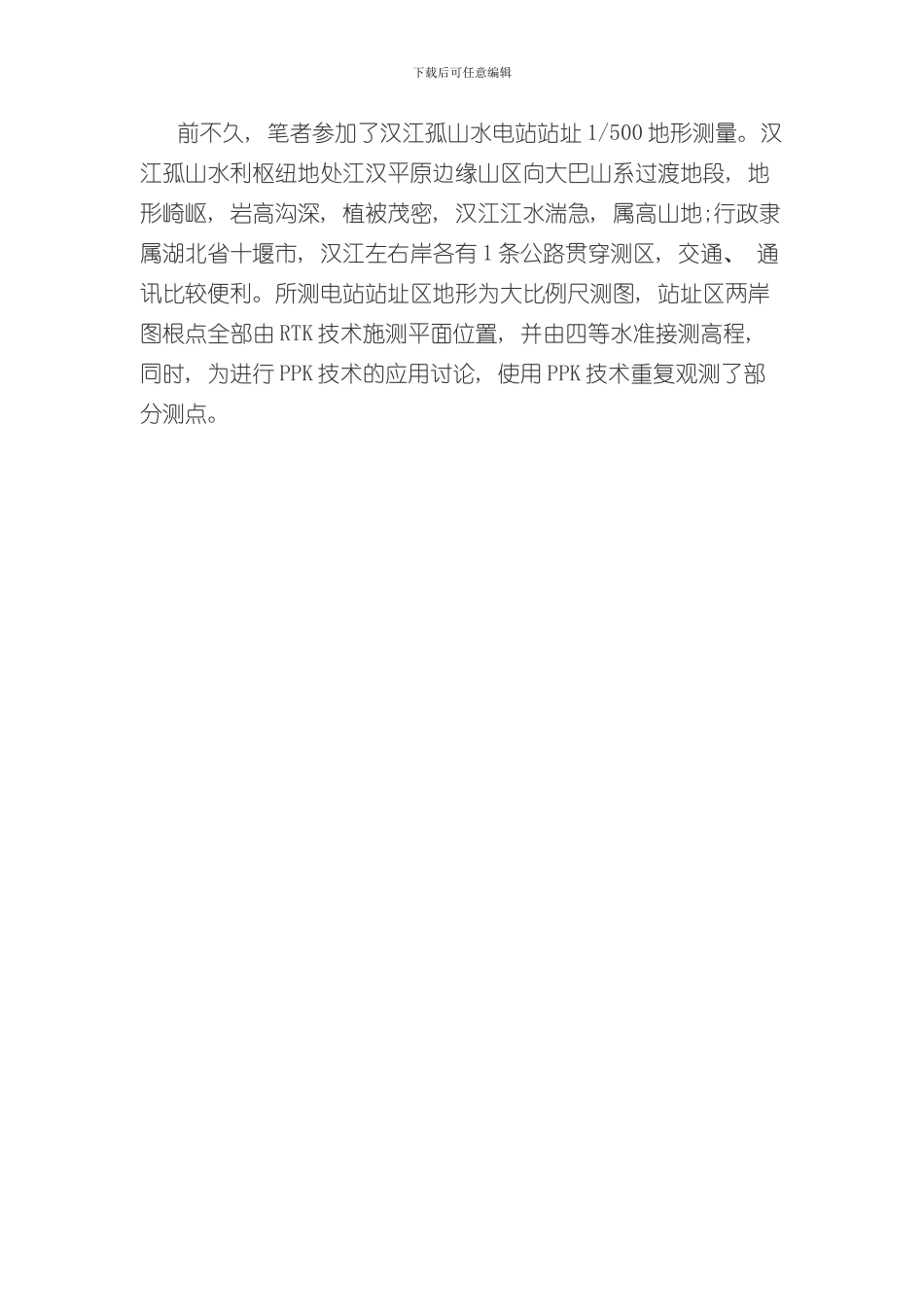

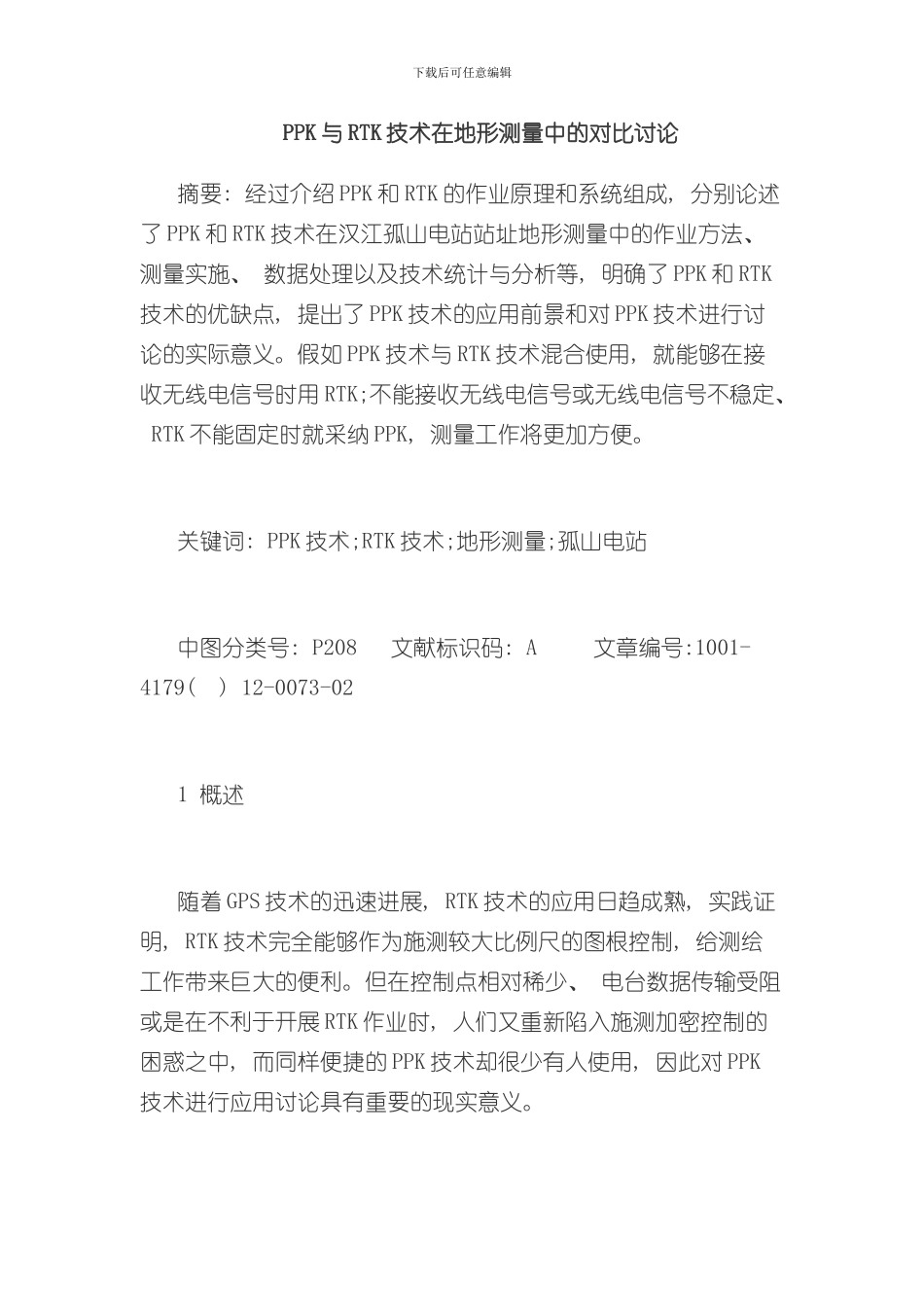

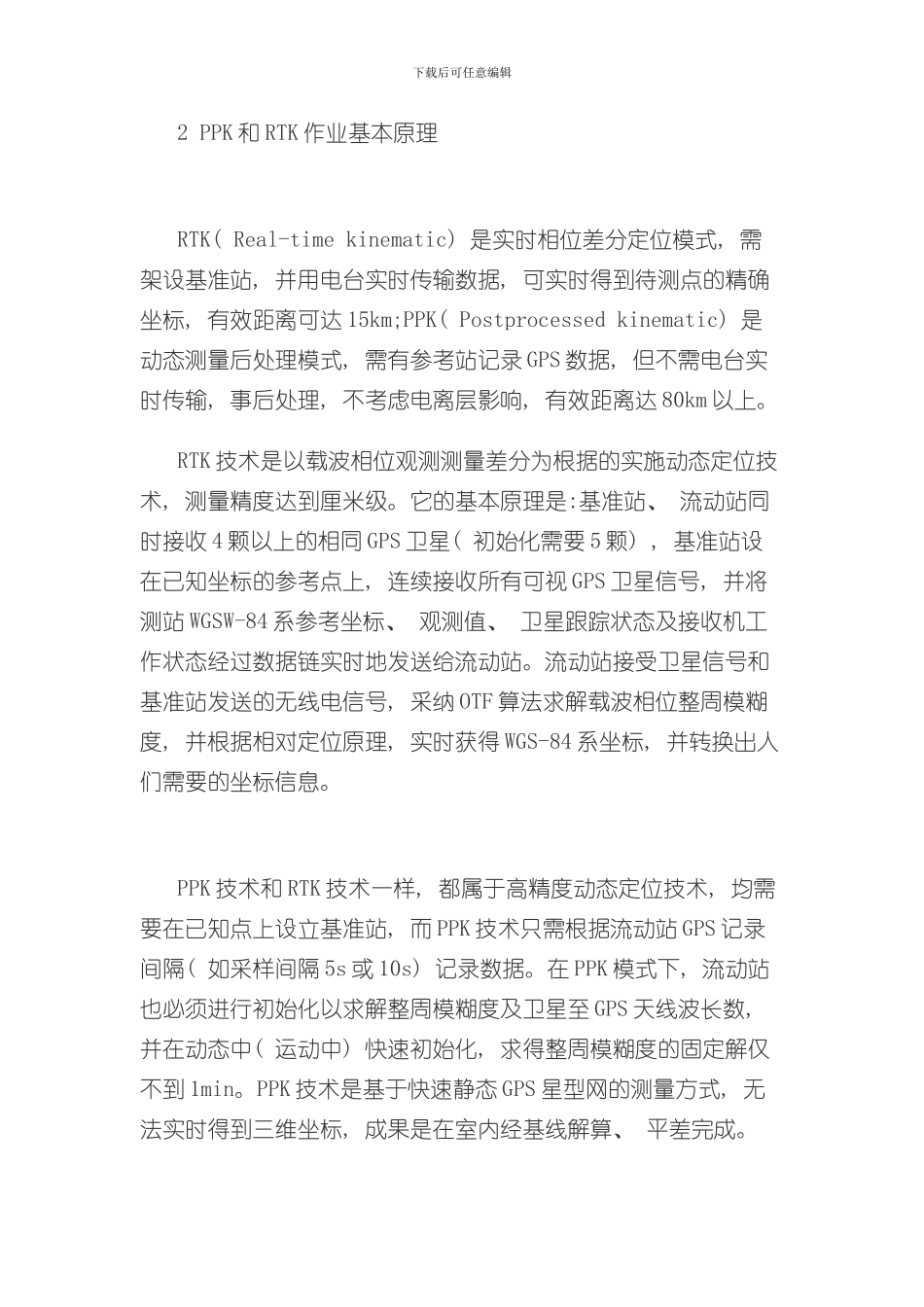

下载后可任意编辑PPK 与 RTK 技术在地形测量中的对比讨论摘要: 经过介绍 PPK 和 RTK 的作业原理和系统组成, 分别论述了 PPK 和 RTK 技术在汉江孤山电站站址地形测量中的作业方法、 测量实施、 数据处理以及技术统计与分析等, 明确了 PPK 和 RTK技术的优缺点, 提出了 PPK 技术的应用前景和对 PPK 技术进行讨论的实际意义。假如 PPK 技术与 RTK 技术混合使用, 就能够在接收无线电信号时用 RTK;不能接收无线电信号或无线电信号不稳定、 RTK 不能固定时就采纳 PPK, 测量工作将更加方便。 关键词: PPK 技术;RTK 技术;地形测量;孤山电站 中图分类号: P208 文献标识码: A 文章编号:1001-4179( ) 12-0073-02 1 概述 随着 GPS 技术的迅速进展, RTK 技术的应用日趋成熟, 实践证明, RTK 技术完全能够作为施测较大比例尺的图根控制, 给测绘工作带来巨大的便利。但在控制点相对稀少、 电台数据传输受阻或是在不利于开展 RTK 作业时, 人们又重新陷入施测加密控制的困惑之中, 而同样便捷的 PPK 技术却很少有人使用, 因此对 PPK技术进行应用讨论具有重要的现实意义。下载后可任意编辑前不久, 笔者参加了汉江孤山水电站站址 1/500 地形测量。汉江孤山水利枢纽地处江汉平原边缘山区向大巴山系过渡地段, 地形崎岖, 岩高沟深, 植被茂密, 汉江江水湍急, 属高山地;行政隶属湖北省十堰市, 汉江左右岸各有 1 条公路贯穿测区, 交通、 通讯比较便利。所测电站站址区地形为大比例尺测图, 站址区两岸图根点全部由 RTK 技术施测平面位置, 并由四等水准接测高程, 同时, 为进行 PPK 技术的应用讨论, 使用 PPK 技术重复观测了部分测点。下载后可任意编辑2 PPK 和 RTK 作业基本原理 RTK( Real-time kinematic) 是实时相位差分定位模式, 需架设基准站, 并用电台实时传输数据, 可实时得到待测点的精确坐标, 有效距离可达 15km;PPK( Postprocessed kinematic) 是动态测量后处理模式, 需有参考站记录 GPS 数据, 但不需电台实时传输, 事后处理, 不考虑电离层影响, 有效距离达 80km 以上。RTK 技术是以载波相位观测测量差分为根据的实施动态定位技术, 测量精度达到厘米级。它的基本原理是:基准站、 流动站同时接收 4 颗以上的相同 GPS 卫星( 初始化需要 5 颗) , 基准站设在已知坐标的参考点上, 连续接收所有可视 GPS 卫星信号, 并将测站 WGSW-84 系...
