北京西西工程4地模板垮塌事故调查报告

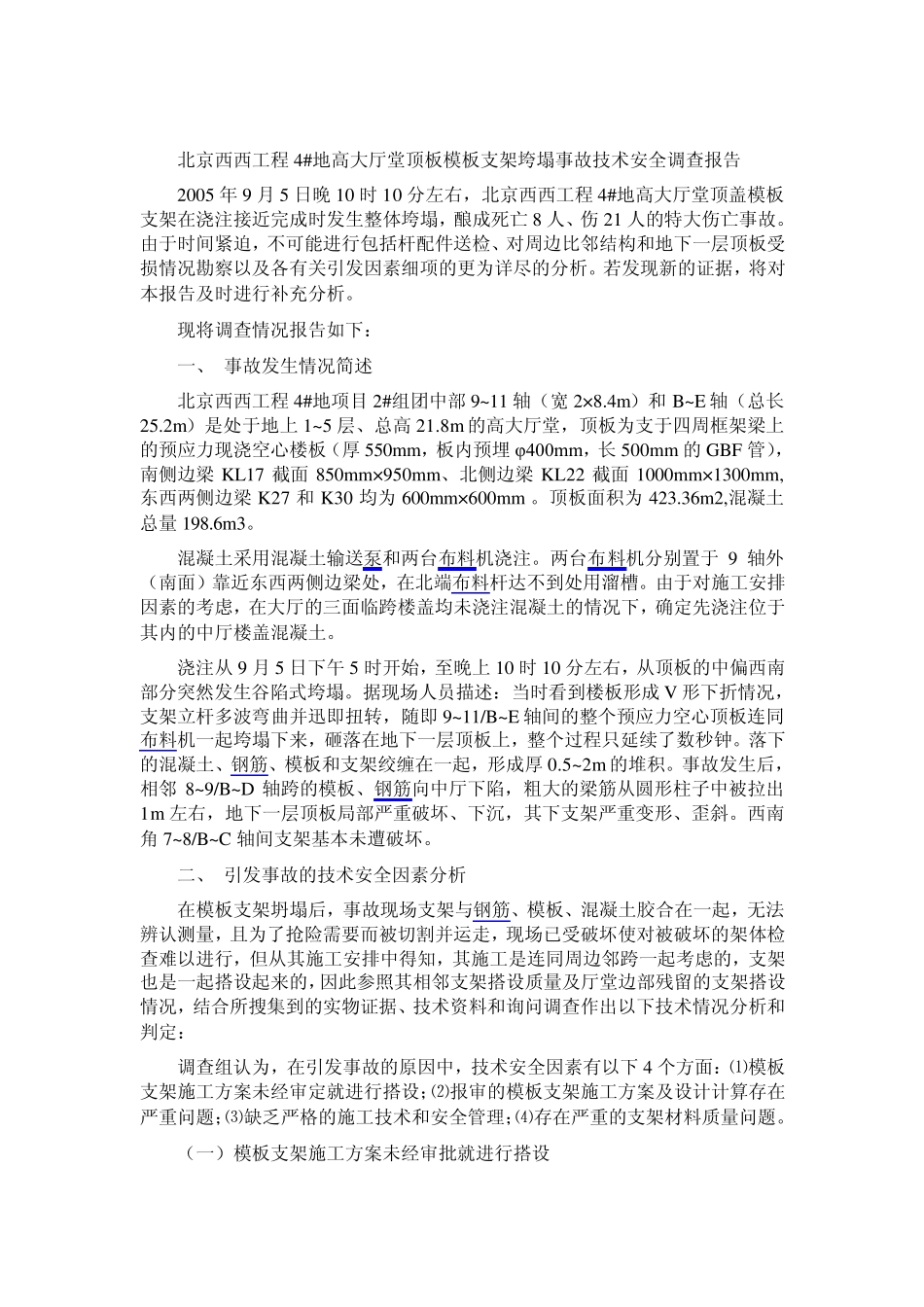

北京西西工程 4#地高大厅堂顶板模板支架垮塌事故技术安全调查报告 2005 年 9 月 5 日晚 10 时 10 分左右，北京西西工程 4#地高大厅堂顶盖模板支架在浇注接近完成时发生整体垮塌，酿成死亡 8 人、伤 21 人的特大伤亡事故。 由于时间紧迫，不可能进行包括杆配件送检、对周边比邻结构和地下一层顶板受损情况勘察以及各有关引发因素细项的更为详尽的分析。若发现新的证据，将对本报告及时进行补充分析。 现将调查情况报告如下： 一、 事故发生情况简述 北京西西工程 4#地项目 2#组团中部 9~11 轴（宽 2×8.4m）和 B~E 轴（总长25.2m）是处于地上1~5 层、总高 21.8m 的高大厅堂，顶板为支于四周框架梁上的预应力现浇空心楼板（厚550mm，板内预埋φ400mm，长500mm 的 GBF 管），南侧边梁KL17 截面850mm×950mm、北侧边梁KL22 截面1000mm×1300mm,东西两侧边梁K27 和 K30 均为 600mm×600mm 。顶板面积为 423.36m2,混凝土总量198.6m3。 混凝土采用混凝土输送泵和两台布料机浇注。两台布料机分别置于 9 轴外（南面）靠近东西两侧边梁处，在北端布料杆达不到处用溜槽。由于对施工安排因素的考虑，在大厅的三面临跨楼盖均未浇注混凝土的情况下，确定先浇注位于其内的中厅楼盖混凝土。 浇注从9 月 5 日下午5 时开始，至晚上10 时 10 分左右，从顶板的中偏西南部分突然发生谷陷式垮塌。据现场人员描述：当时看到楼板形成 V 形下折情况，支架立杆多波弯曲并迅即扭转，随即9~11/B~E 轴间的整个预应力空心顶板连同布料机一起垮塌下来，砸落在地下一层顶板上，整个过程只延续了数秒钟。落下的混凝土、钢筋、模板和支架绞缠在一起，形成厚0.5~2m 的堆积。事故发生后，相邻 8~9/B~D 轴跨的模板、钢筋向中厅下陷，粗大的梁筋从圆形柱子中被拉出1m 左右，地下一层顶板局部严重破坏、下沉，其下支架严重变形、歪斜。西南角7~8/B~C 轴间支架基本未遭破坏。 二、 引发事故的技术安全因素分析 在模板支架坍塌后，事故现场支架与钢筋、模板、混凝土胶合在一起，无法辨认测量，且为了抢险需要而被切割并运走，现场已受破坏使对被破坏的架体检查难以进行，但从其施工安排中得知，其施工是连同周边邻跨一起考虑的，支架也是一起搭设起来的，因此参照其相邻支架搭设质量及厅堂边部残留的支架搭设情况，结合所搜集到的实物证据、技术资料和询问调查作出以下技术情况分析和判定： 调查组认为，在引发事故的原因...
