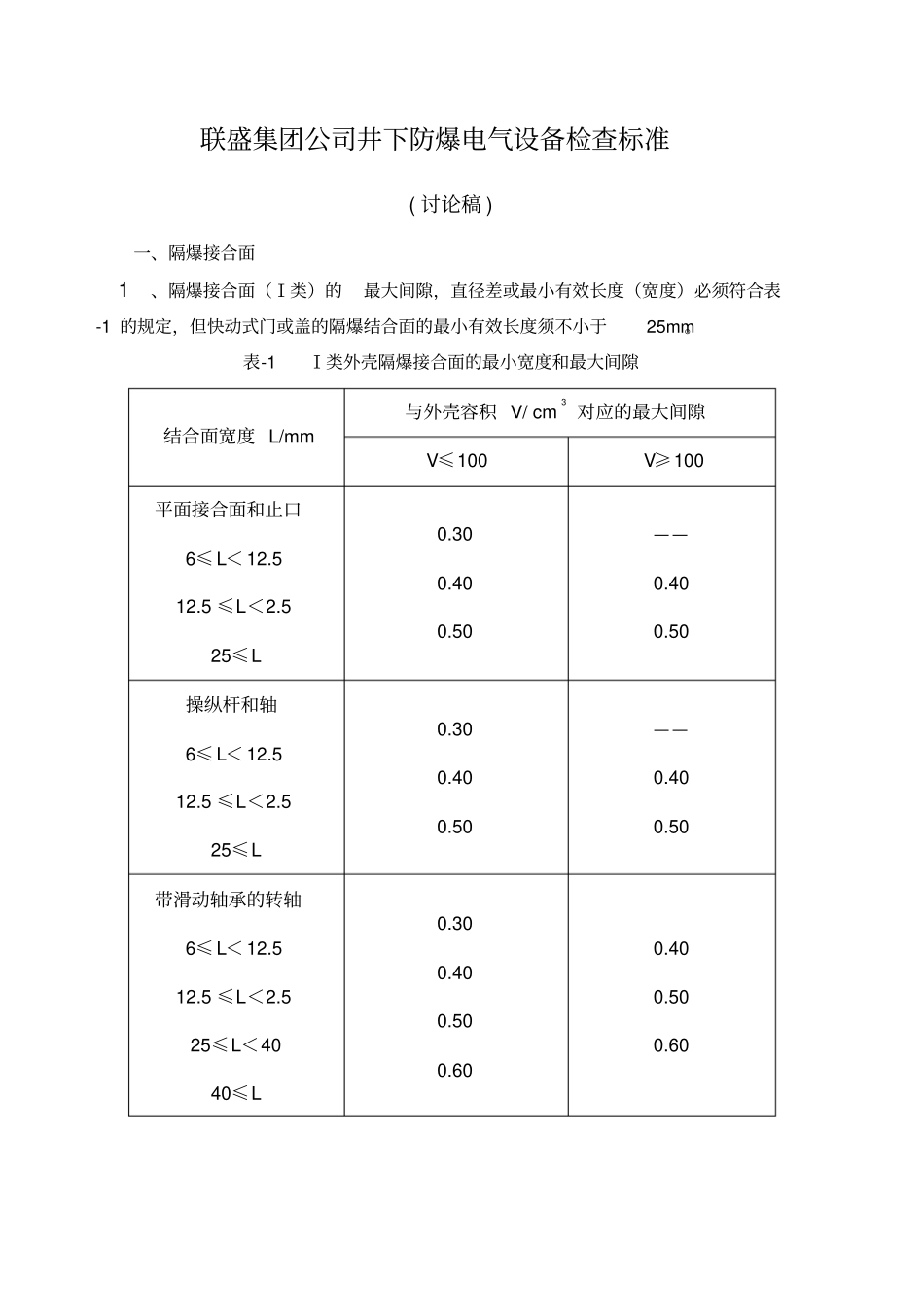

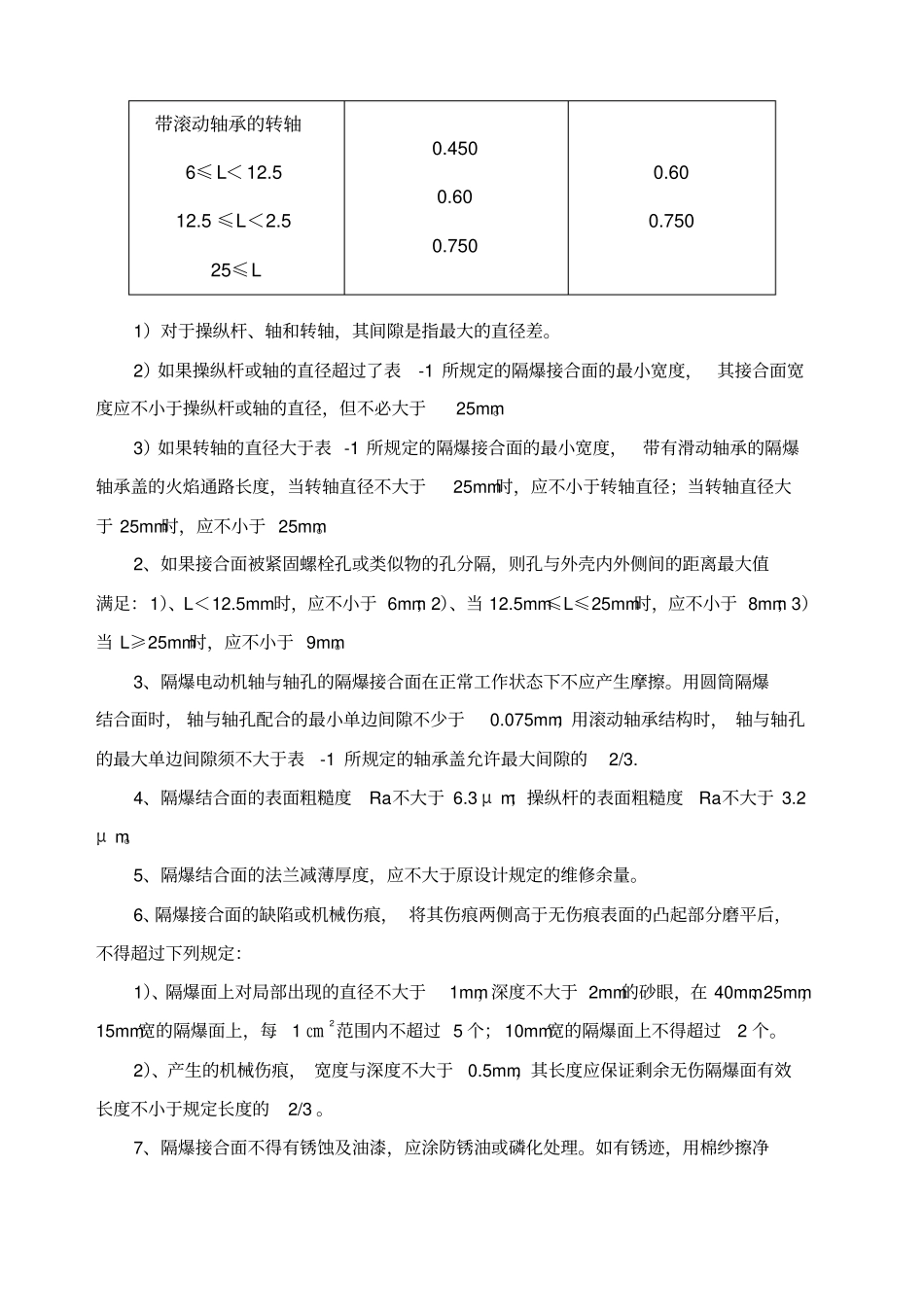

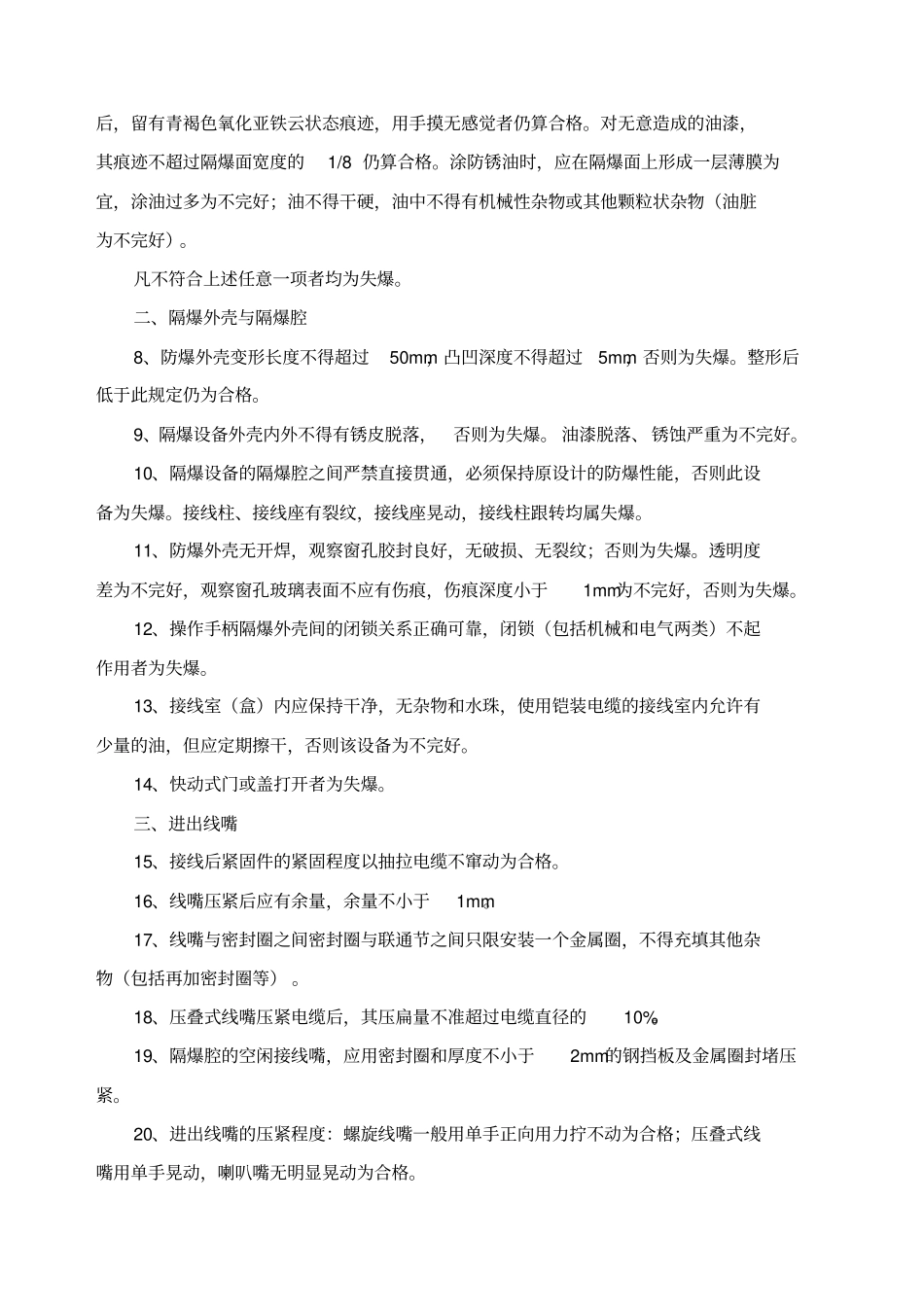

联盛集团公司井下防爆电气设备检查标准( 讨论稿 ) 一、隔爆接合面 1、隔爆接合面（Ⅰ类）的最大间隙，直径差或最小有效长度（宽度）必须符合表-1 的规定，但快动式门或盖的隔爆结合面的最小有效长度须不小于25mm。表-1 Ⅰ类外壳隔爆接合面的最小宽度和最大间隙结合面宽度 L/mm 与外壳容积 V/ cm3 对应的最大间隙V≤100 V≥100 平面接合面和止口6≤ L＜ 12.5 12.5 ≤L＜2.5 25≤L 0.30 0.40 0.50 ——0.40 0.50 操纵杆和轴6≤ L＜ 12.5 12.5 ≤L＜2.5 25≤L 0.30 0.40 0.50 ——0.40 0.50 带滑动轴承的转轴6≤ L＜ 12.5 12.5 ≤L＜2.5 25≤L＜40 40≤L 0.30 0.40 0.50 0.60 0.40 0.50 0.60 带滚动轴承的转轴6≤ L＜ 12.5 12.5 ≤L＜2.5 25≤L 0.450 0.60 0.750 0.60 0.750 1）对于操纵杆、轴和转轴，其间隙是指最大的直径差。2）如果操纵杆或轴的直径超过了表-1 所规定的隔爆接合面的最小宽度，其接合面宽度应不小于操纵杆或轴的直径，但不必大于25mm。3）如果转轴的直径大于表 -1 所规定的隔爆接合面的最小宽度，带有滑动轴承的隔爆轴承盖的火焰通路长度，当转轴直径不大于25mm时，应不小于转轴直径；当转轴直径大于 25mm时，应不小于 25mm。2、如果接合面被紧固螺栓孔或类似物的孔分隔，则孔与外壳内外侧间的距离最大值满足：1）、L＜12.5mm时，应不小于 6mm；2）、当 12.5mm≤L≤25mm时，应不小于 8mm；3）当 L≥25mm时，应不小于 9mm。3、隔爆电动机轴与轴孔的隔爆接合面在正常工作状态下不应产生摩擦。用圆筒隔爆结合面时， 轴与轴孔配合的最小单边间隙不少于0.075mm；用滚动轴承结构时， 轴与轴孔的最大单边间隙须不大于表-1 所规定的轴承盖允许最大间隙的2/3. 4、隔爆结合面的表面粗糙度Ra不大于 6.3 μ m；操纵杆的表面粗糙度Ra不大于 3.2μ m。5、隔爆结合面的法兰减薄厚度，应不大于原设计规定的维修余量。6、隔爆接合面的缺陷或机械伤痕， 将其伤痕两侧高于无伤痕表面的凸起部分磨平后，不得超过下列规定：1）、隔爆面上对局部出现的直径不大于1mm，深度不大于 2mm的砂眼，在 40mm、25mm，15mm宽的隔爆面上，每1 ㎝2范围内不超过 5 个； 10mm宽的隔爆面上不得超过2 个。2）、产生的机械伤痕， 宽度与深度不大于0.5mm，其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3 。7、隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理。如有锈...
