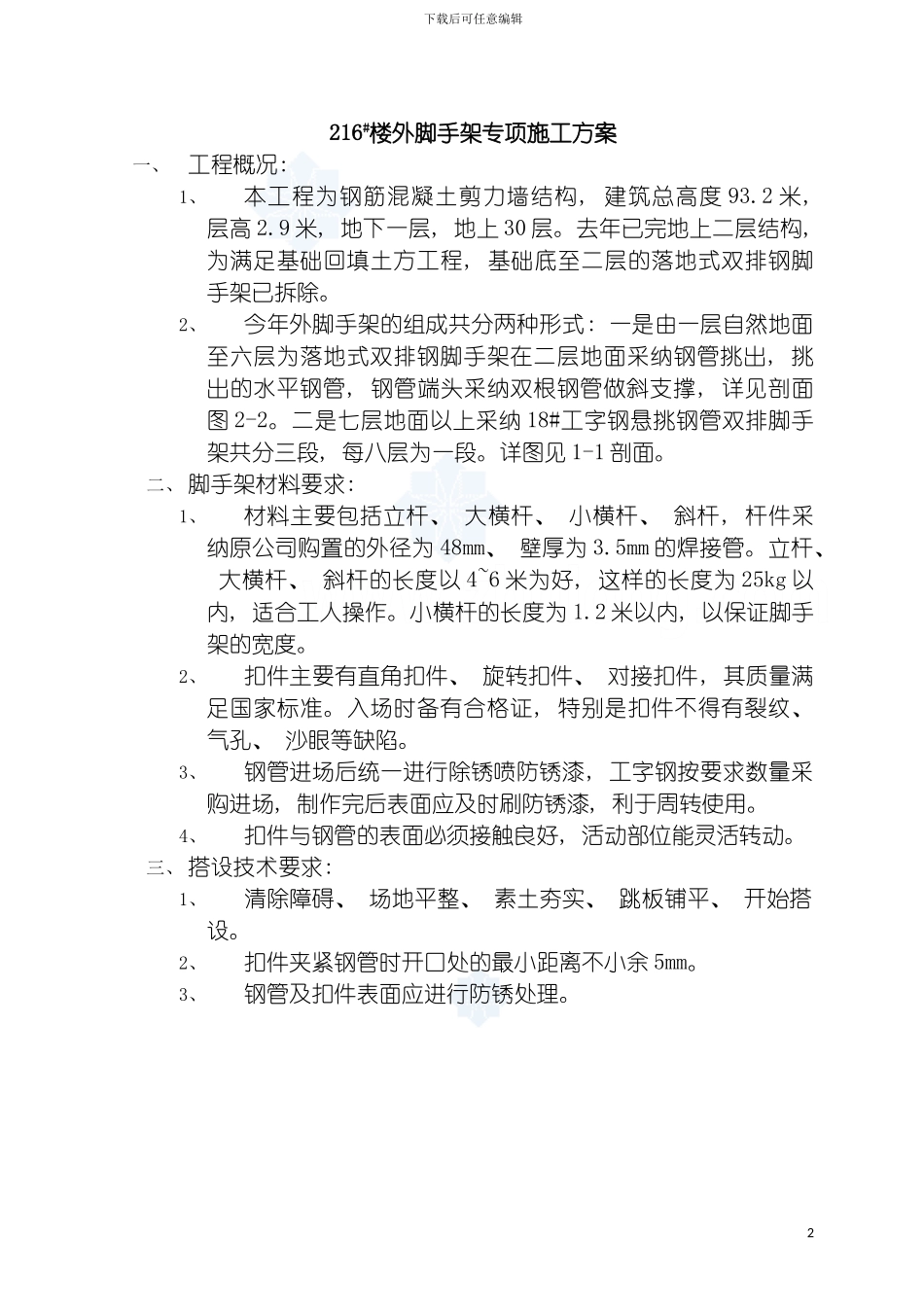

下载后可任意编辑工程脚手架施工方案落地式双排1下载后可任意编辑216#楼外脚手架专项施工方案一、工程概况: 1、本工程为钢筋混凝土剪力墙结构, 建筑总高度 93
2 米, 层高 2
9 米, 地下一层, 地上 30 层
去年已完地上二层结构, 为满足基础回填土方工程, 基础底至二层的落地式双排钢脚手架已拆除
2、今年外脚手架的组成共分两种形式: 一是由一层自然地面至六层为落地式双排钢脚手架在二层地面采纳钢管挑出, 挑出的水平钢管, 钢管端头采纳双根钢管做斜支撑, 详见剖面图 2-2
二是七层地面以上采纳 18#工字钢悬挑钢管双排脚手架共分三段, 每八层为一段
详图见 1-1 剖面
二、 脚手架材料要求: 1、材料主要包括立杆、 大横杆、 小横杆、 斜杆, 杆件采纳原公司购置的外径为 48mm、 壁厚为 3
5mm 的焊接管
立杆、 大横杆、 斜杆的长度以 4~6 米为好, 这样的长度为 25kg 以内, 适合工人操作
小横杆的长度为 1
2 米以内, 以保证脚手架的宽度
2、扣件主要有直角扣件、 旋转扣件、 对接扣件, 其质量满足国家标准
入场时备有合格证, 特别是扣件不得有裂纹、 气孔、 沙眼等缺陷
3、钢管进场后统一进行除锈喷防锈漆, 工字钢按要求数量采购进场, 制作完后表面应及时刷防锈漆, 利于周转使用
4、扣件与钢管的表面必须接触良好, 活动部位能灵活转动
三、 搭设技术要求: 1、清除障碍、 场地平整、 素土夯实、 跳板铺平、 开始搭设
2、扣件夹紧钢管时开口处的最小距离不小余 5mm
3、钢管及扣件表面应进行防锈处理

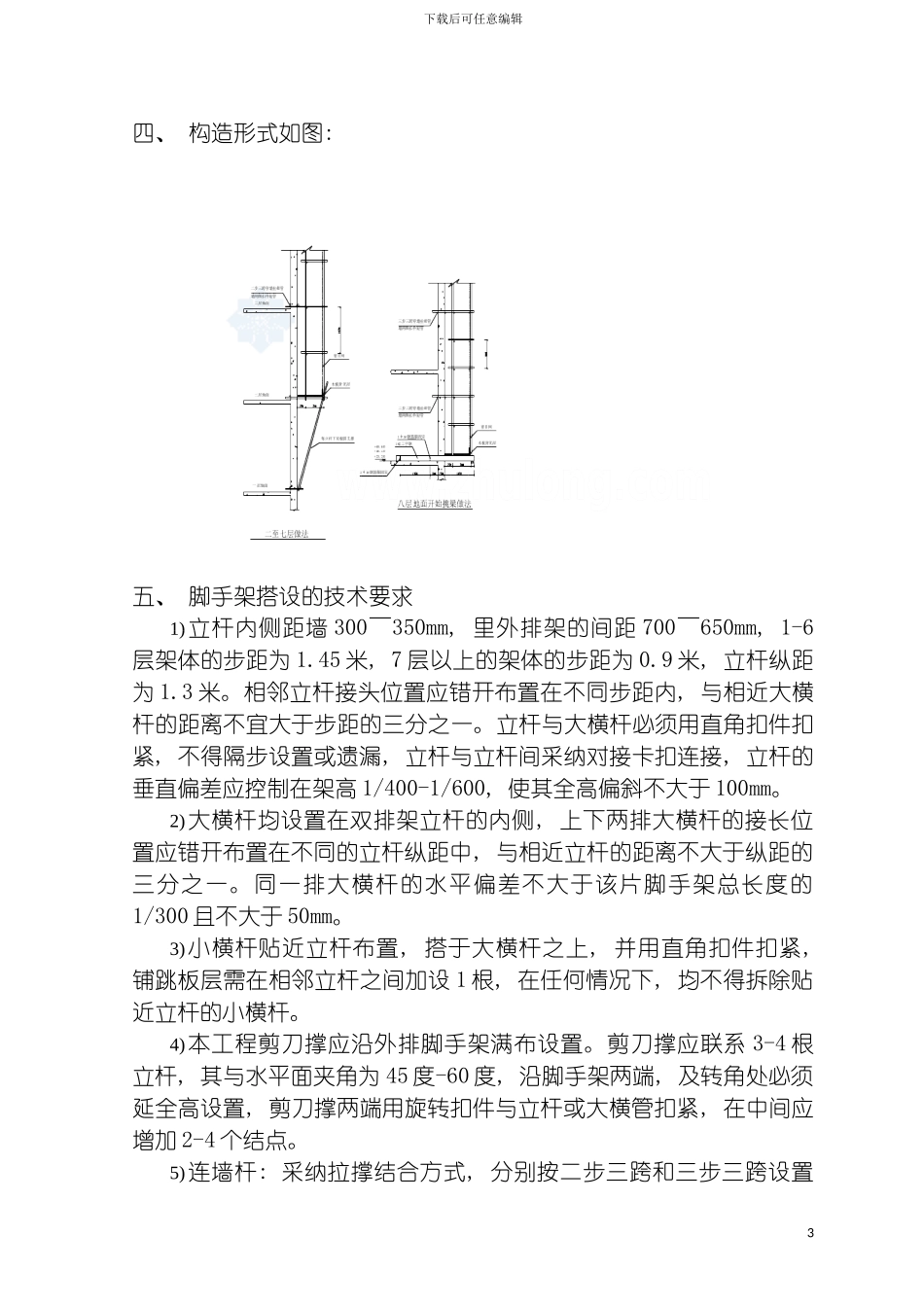

2下载后可任意编辑四、 构造形式如图: 五、 脚手架搭设的技术要求1)立杆内侧距墙 300～350mm, 里外排架的间距 700～650mm, 1-6层架体的步距为 1
45 米, 7 层以上的架体的步距为 0
9 米, 立杆纵距为 1
