如何快速看懂施工图,只需三招

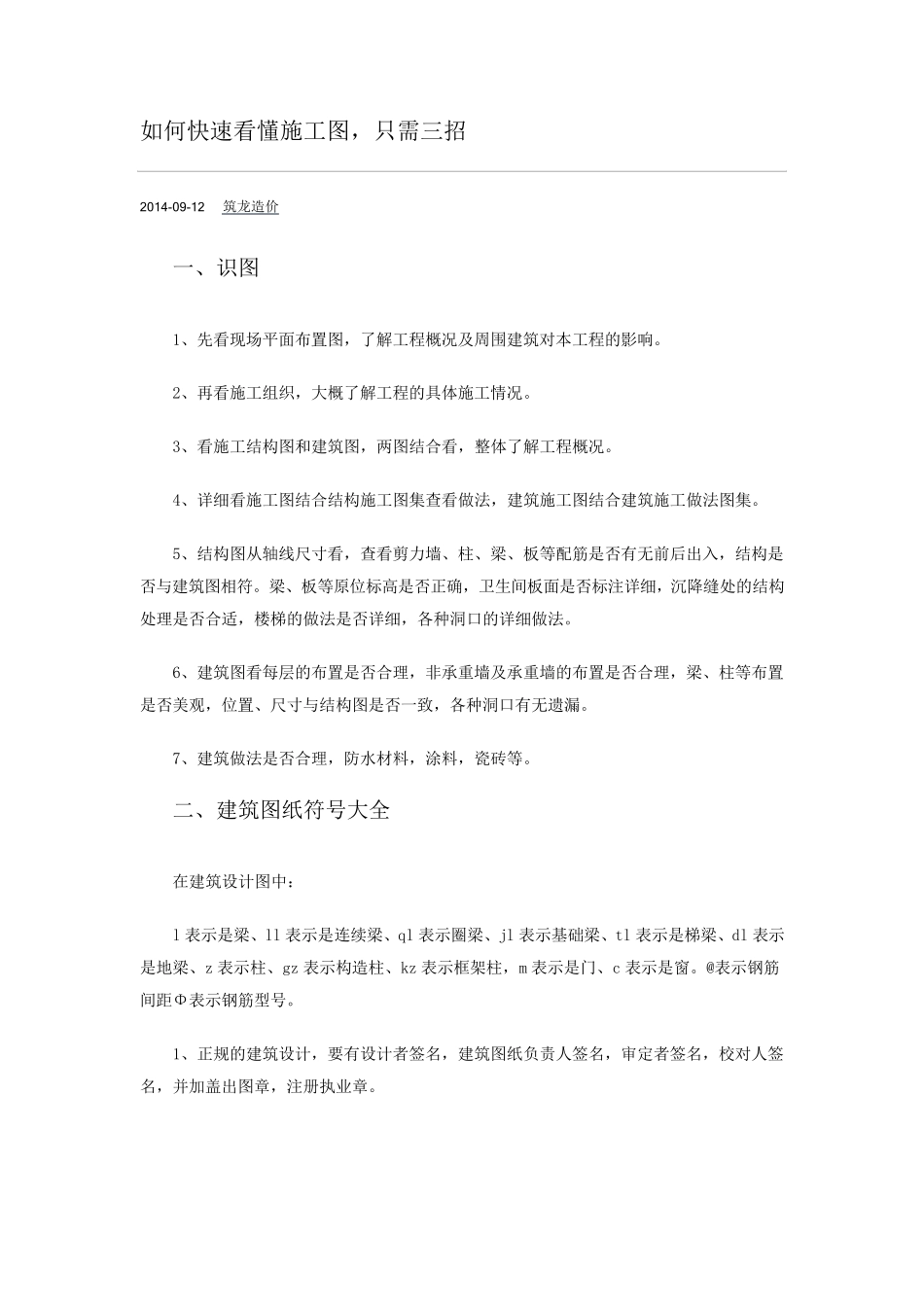

如何快速看懂施工图,只需三招_第1页
1/6

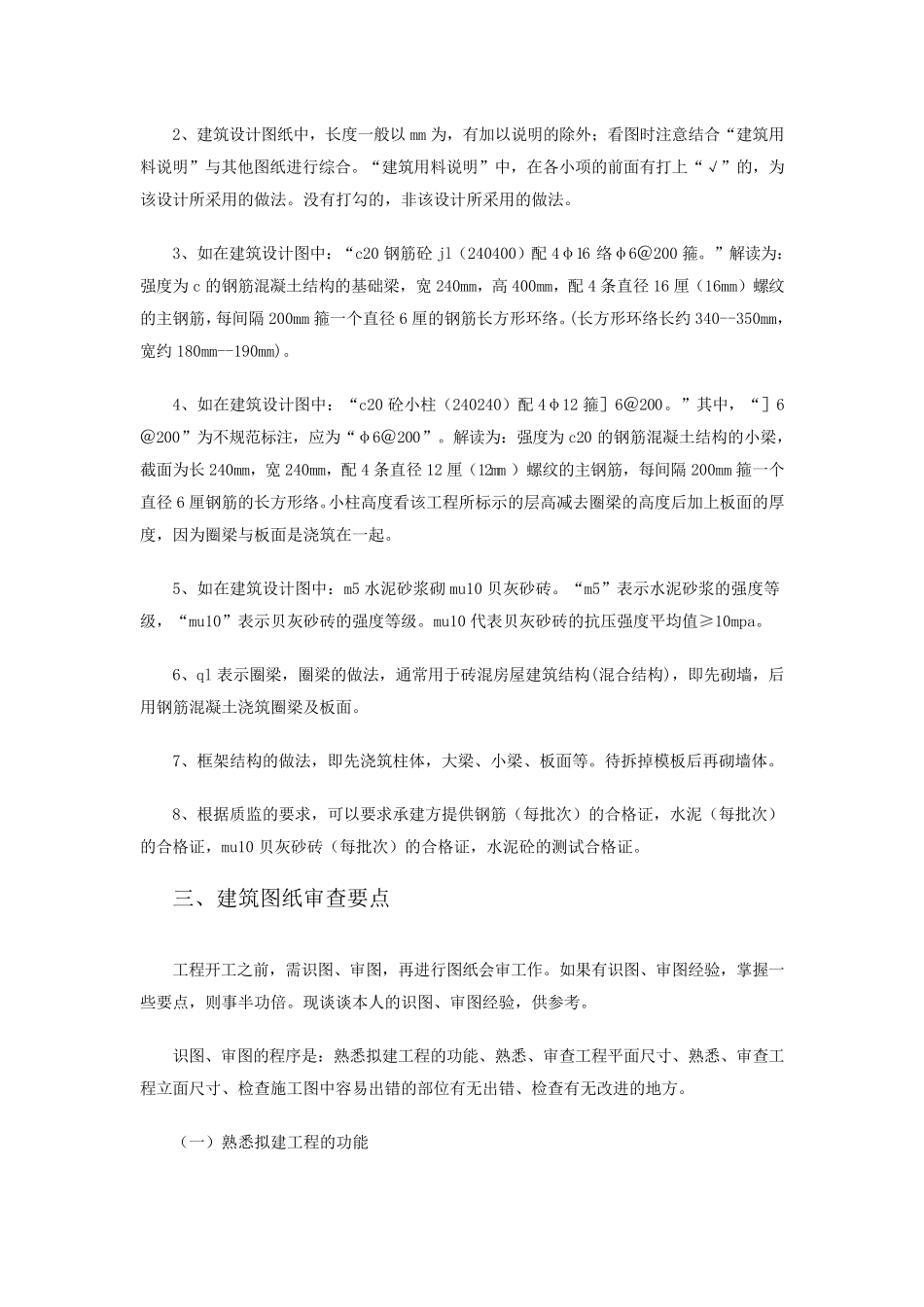

如何快速看懂施工图,只需三招_第2页
2/6

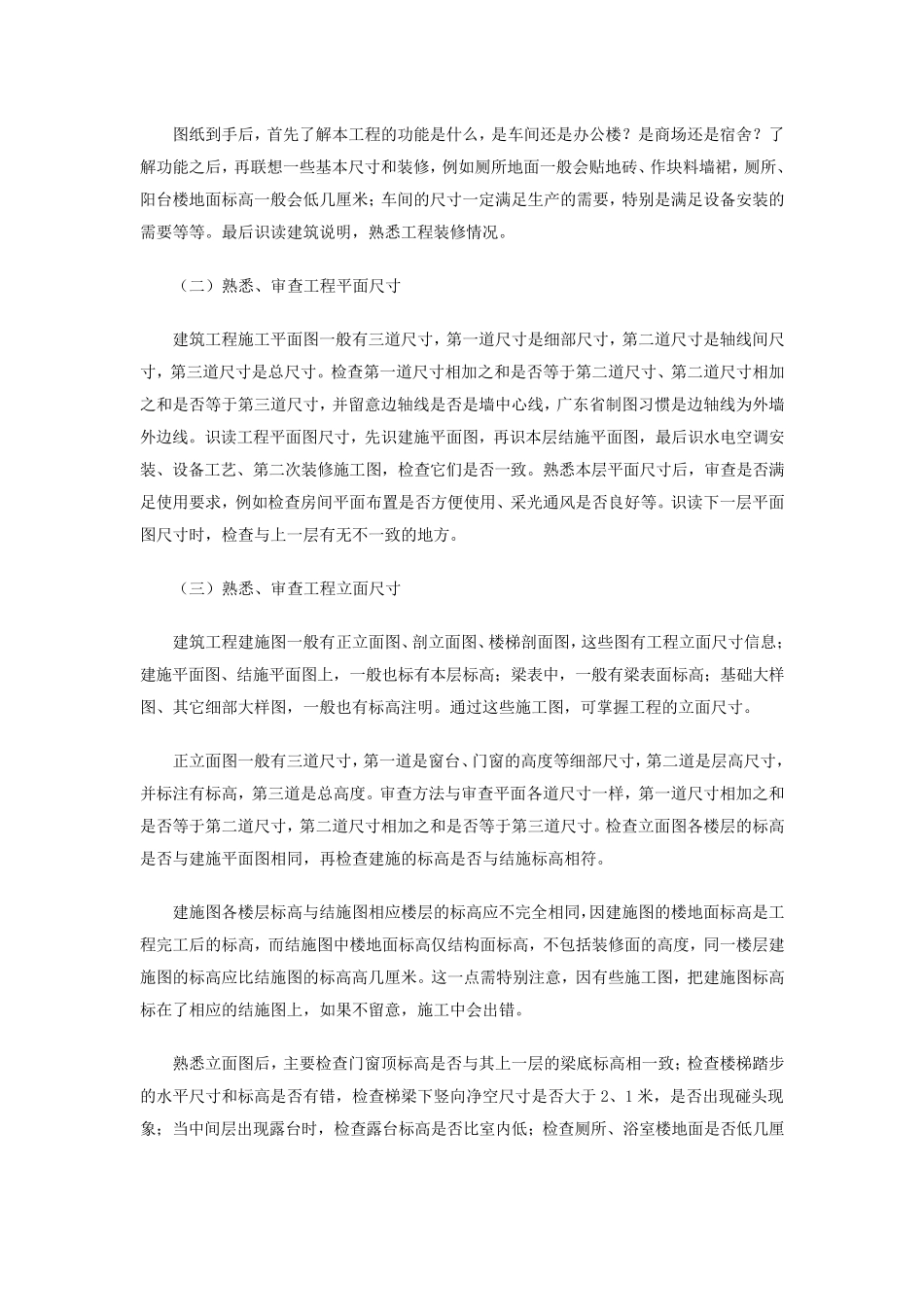

如何快速看懂施工图,只需三招_第3页
3/6
如 何 快 速 看 懂 施 工 图 , 只 需 三 招 2 0 1 4 -0 9 -1 2 筑 龙 造 价 一 、 识 图 1、 先 看 现 场 平 面 布 置 图 , 了 解 工 程 概 况 及 周 围 建 筑 对 本 工 程 的 影 响 。 2、 再 看 施 工 组 织 , 大 概 了 解 工 程 的 具 体 施 工 情 况 。 3、 看 施 工 结 构 图 和 建 筑 图 , 两 图 结 合 看 , 整 体 了 解 工 程 概 况 。 4、 详 细 看 施 工 图 结 合 结 构 施 工 图 集 查 看 做 法 , 建 筑 施 工 图 结 合 建 筑 施 工 做 法 图 集 。 5、 结 构 图 从 轴 线 尺 寸 看 , 查 看 剪 力 墙 、 柱 、 梁 、 板 等 配 筋 是 否 有 无 前 后 出 入 , 结 构 是否 与 建 筑 图 相 符 。 梁 、 板 等 原 位 标 高 是 否 正 确 , 卫 生 间 板 面 是 否 标 注 详 细 , 沉 降 缝 处 的 结 构处 理 是 否 合 适 , 楼 梯 的 做 法 是 否 详 细 , 各 种 洞 口 的 详 细 做 法 。 6、 建 筑 图 看 每 层 的 布 置 是 否 合 理 , 非 承 重 墙 及 承 重 墙 的 布 置 是 否 合 理 , 梁 、 柱 等 布 置是 否 美 观 , 位 置 、 尺 寸 与 结 构 图 是 否 一 致 , 各 种 洞 口 有 无 遗 漏 。 7、 建 筑 做 法 是 否 合 理 , 防 水 材 料 , 涂 料 , 瓷 砖 等 。 二 、 建 筑 图 纸 符 号大 全 在建 筑 设计图 中: l 表示是 梁 、 ll 表示是 连续梁 、 ql 表示圈梁 、 jl 表示基础梁 、 tl 表示是 梯 梁 、 dl 表示是 地梁 、 z 表示柱 、 gz 表示构 造 柱 、 kz 表示框架柱 , m 表示是 门、 c 表示是 窗。 @表示钢筋间 距Φ表示钢筋 型号。 1、 正 规的 建 筑 设计, 要有 设计者签名, 建 筑 图 纸 负责人签名, 审定 者签名, 校 对 人签名, 并 加 盖 出 图 章 , 注 册 执 业 章 。 2、建筑设计图纸中,长度一般以mm 为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做...
