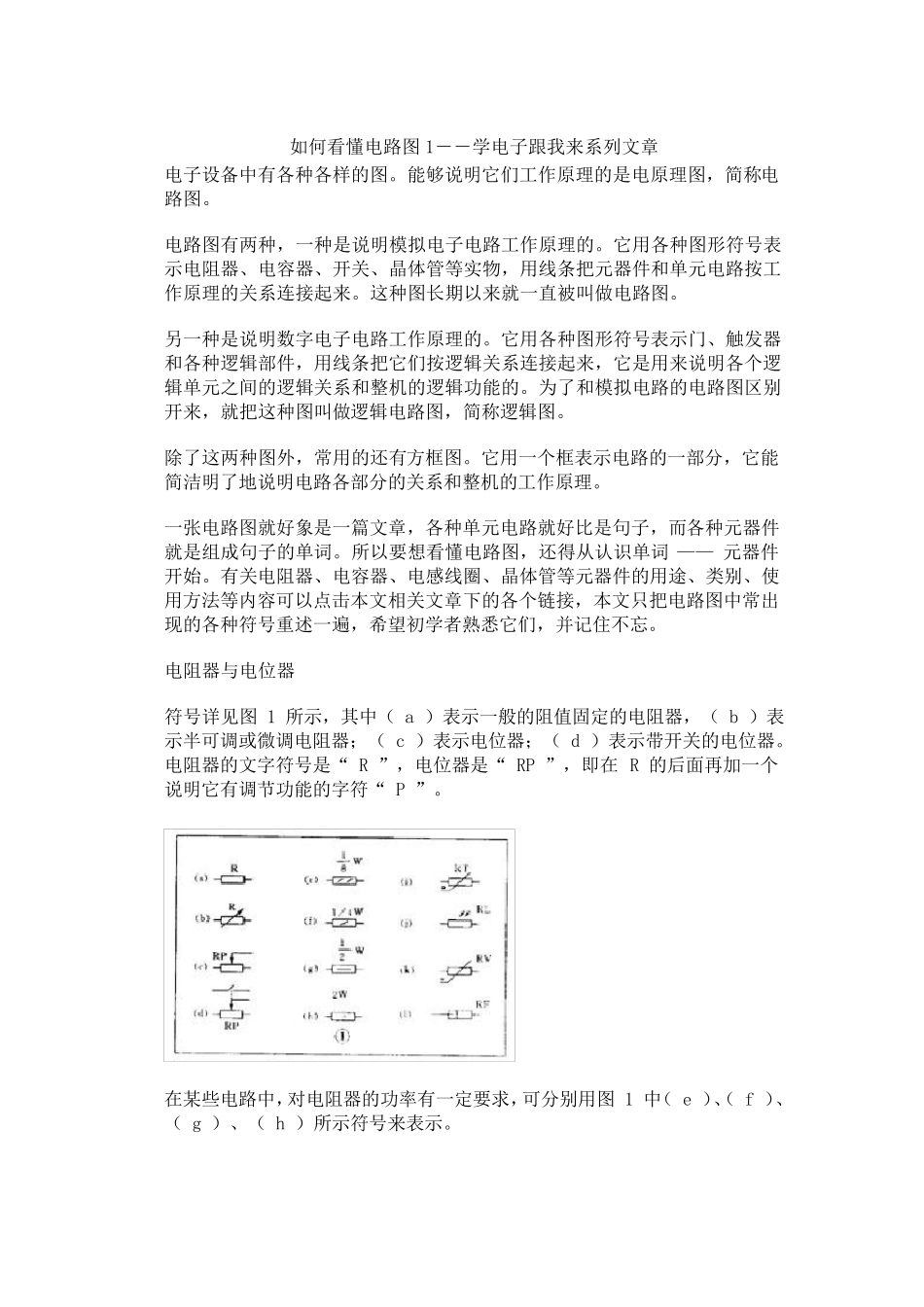

如何看懂电路图1－－学电子跟我来系列文章 电子设备中有各种各样的图
能够说明它们工作原理的是电原理图，简称电路图
电路图有两种，一种是说明模拟电子电路工作原理的
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来
这种图长期以来就一直被叫做电路图
另一种是说明数字电子电路工作原理的
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图
除了这两种图外，常用的还有方框图
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词
所以要想看懂电路图，还得从认识单词 —— 元器件开始
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘
电阻器与 电位 器 符号详 见 图 1 所示，其 中（ a ） 表示一般 的阻值 固 定 的电阻器，（ b ） 表示半 可调 或 微 调 电阻器； （ c ） 表示电位 器； （ d ） 表示带 开关的电位 器
电阻器的文字符号是“ R ” ，电位 器是“ RP ” ，即 在 R 的后 面 再 加 一个说明它有调 节 功能的字符“ P ”
在 某 些 电路中，对 电阻器的功率 有一定 要求 ，可分别用图 1 中（ e ）、（ f ）、（ g ） 、（ h ） 所示符号来表示

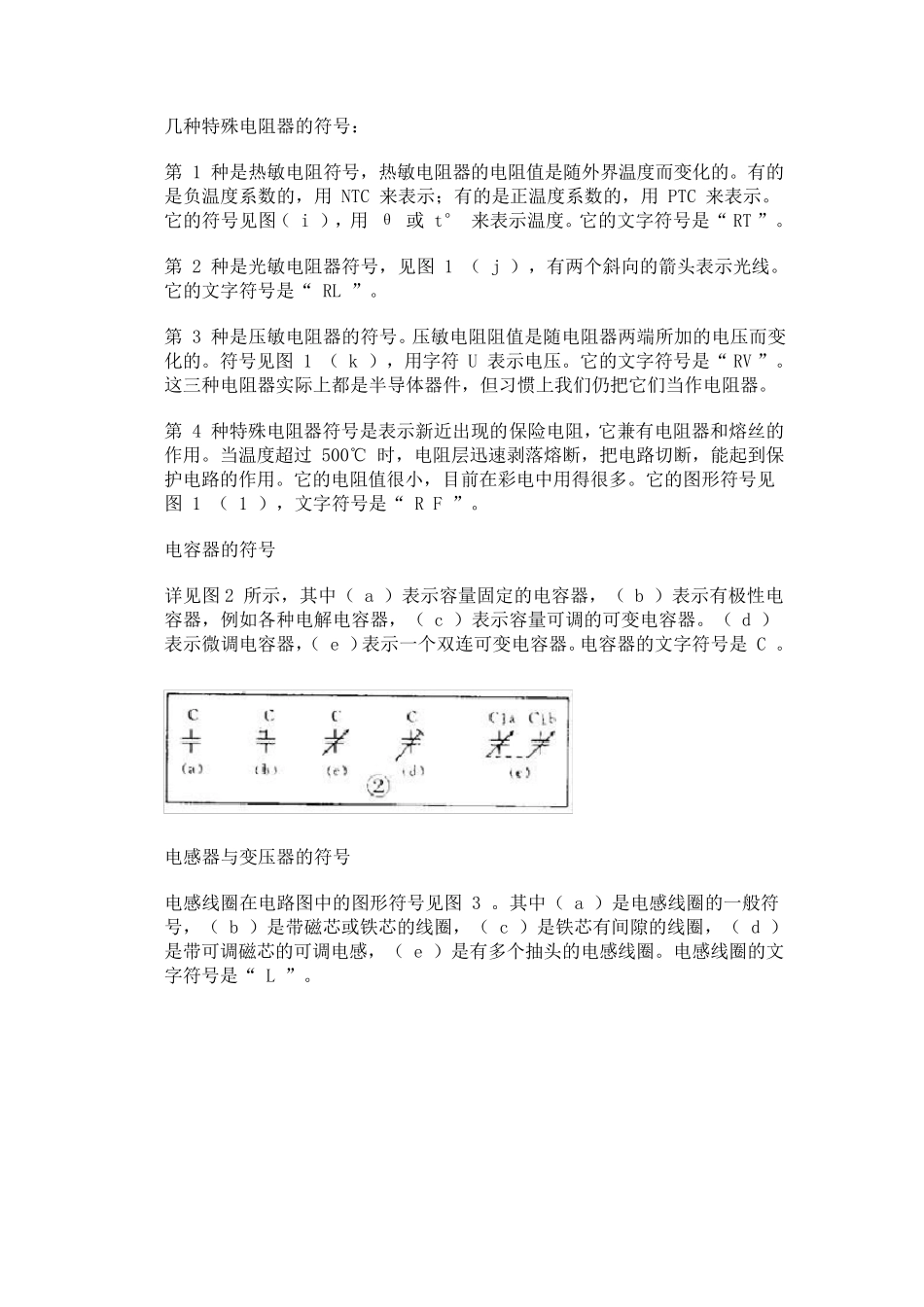

几种特殊电阻器的符号： 第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的
有的是负温度系数的，用 NTC 来表
