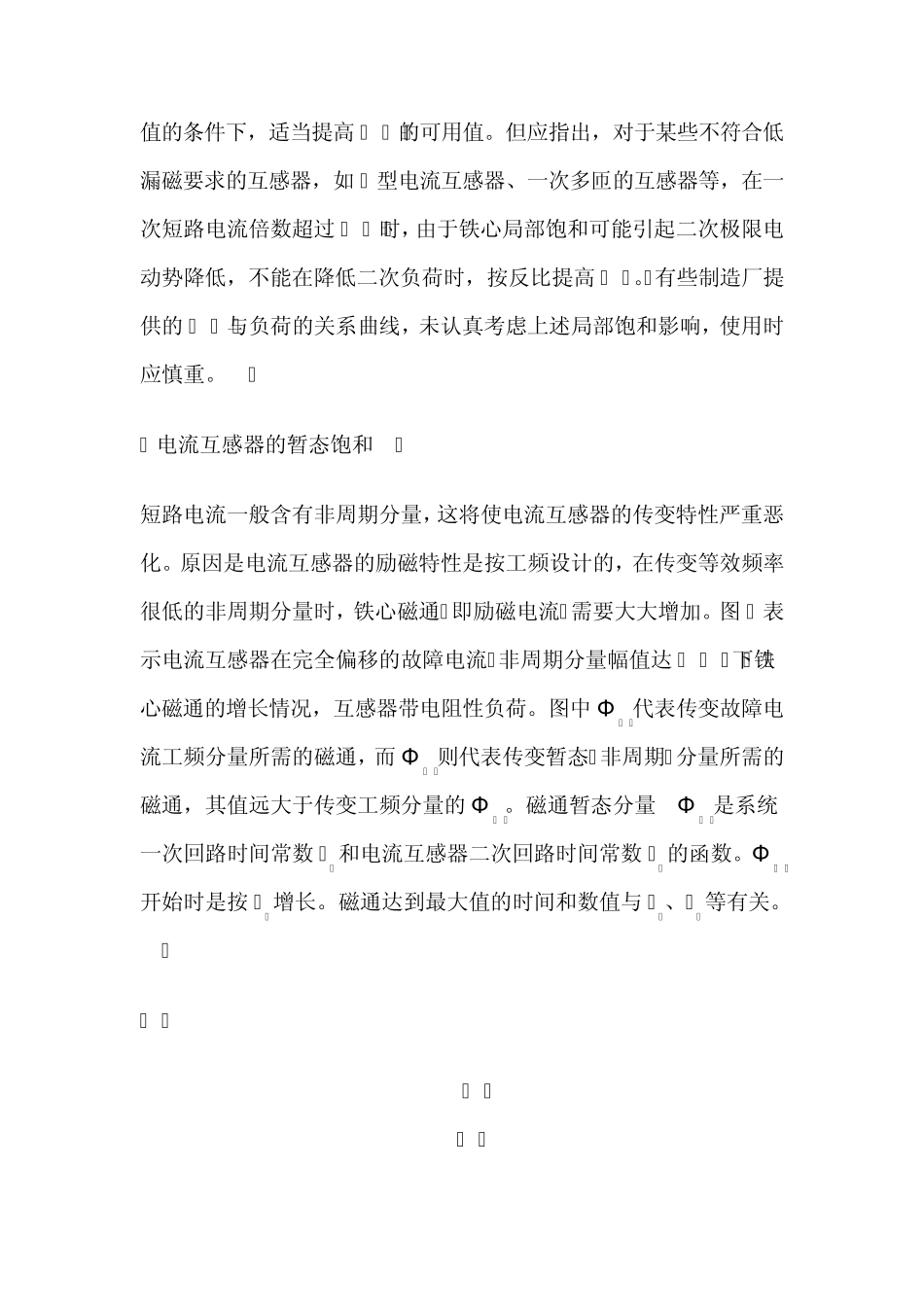

如何计算电流互感器的饱和点 点击次数：380 发布时间：2010-3-14 10:22:10 1前言 保护用电流互感器要求在规定的一次电流范围内，二次电流的综合误差不超出规定值。对于有铁心的电流互感器，形成误差的最主要因素是铁心的非线性励磁特性及饱和。电流互感器的饱和可分为两类：一类是大容量短路稳态对称电流引起的饱和(以下称为稳态饱和)；另一类是短路电流中含有非周期分量和铁心存在剩磁而引起的暂态饱和(以下称为暂态饱和)。这两类饱和的特性有很大不同，引起的误差也差别很大。在同样的允许误差条件下，考虑暂态饱和要求的互感器铁心截面可能是仅考虑稳态饱和的数倍至数十倍。因而对互感器造价及安装条件提出了严峻的要求。以往在中低压系统和发电机容量较小的情况下，互感器暂态饱和的影响较轻，一般未采取专门对策。而对当前的超高压系统和大容量机组，为保证继电保护的正确动作，暂态饱和已成为必须考虑的因素。由于互感器暂态饱和的机理和计算较复杂，要求互感器暂态不饱和所需代价很高，因而在实际工程中应用情况较混乱。本文根据国内外的标准和应用经验，提出较规范的考虑暂态饱和的互感器选择和计算方法，供工程应用参考。作为示例，本文给出大型发电机变压器组差动保护用电流互感器的选择计算及参数选择的建议。 2 电流互感器的稳态饱和特性及对策 当电流互感器通过的稳态对称短路电流产生的二次电动势超过一定值时，互感器铁心将开始出现饱和。这种饱和情况下的二次电流如图1 所示，其特点是：畸变的二次电流呈脉冲形，正负半波大体对称，畸变开始时间小于5ms(1/4周波)，二次电流有效值将低于未饱和情况。对于反应电流值的保护，如过电流保护和阻抗保护等，饱和将使保护灵敏度降低。对于差动保护，差电流取决于两侧互感器饱和特性的差异。 例如某一1200/5的电流互感器，制造部门提供的规范为［1 ］：5P20 ，30VA 。其中5P 为准确等级，30VA 为二次负荷额定值，20 为准确限值系数(ALF)。电流互感器在额定负荷下的二次极限电动势Es＝(ALF)·Isn ·(Rct ＋Rbn )，此时综合误差应不超过5% 。综合误差也可选用10% 。选择 保护用 电流互感器时，一般 要 求ALF 与 额定一次电流乘 积 大于保护校 验 用 短路电流，二次负荷小于互感器额定负荷，实 际二次电动势不超过极限二次电动势。当前 工 程 中经 常 遇 到 的问 题 是短路电流过大，ALF 不满 足 要 求 ，但 实 际 负荷比 额定...
