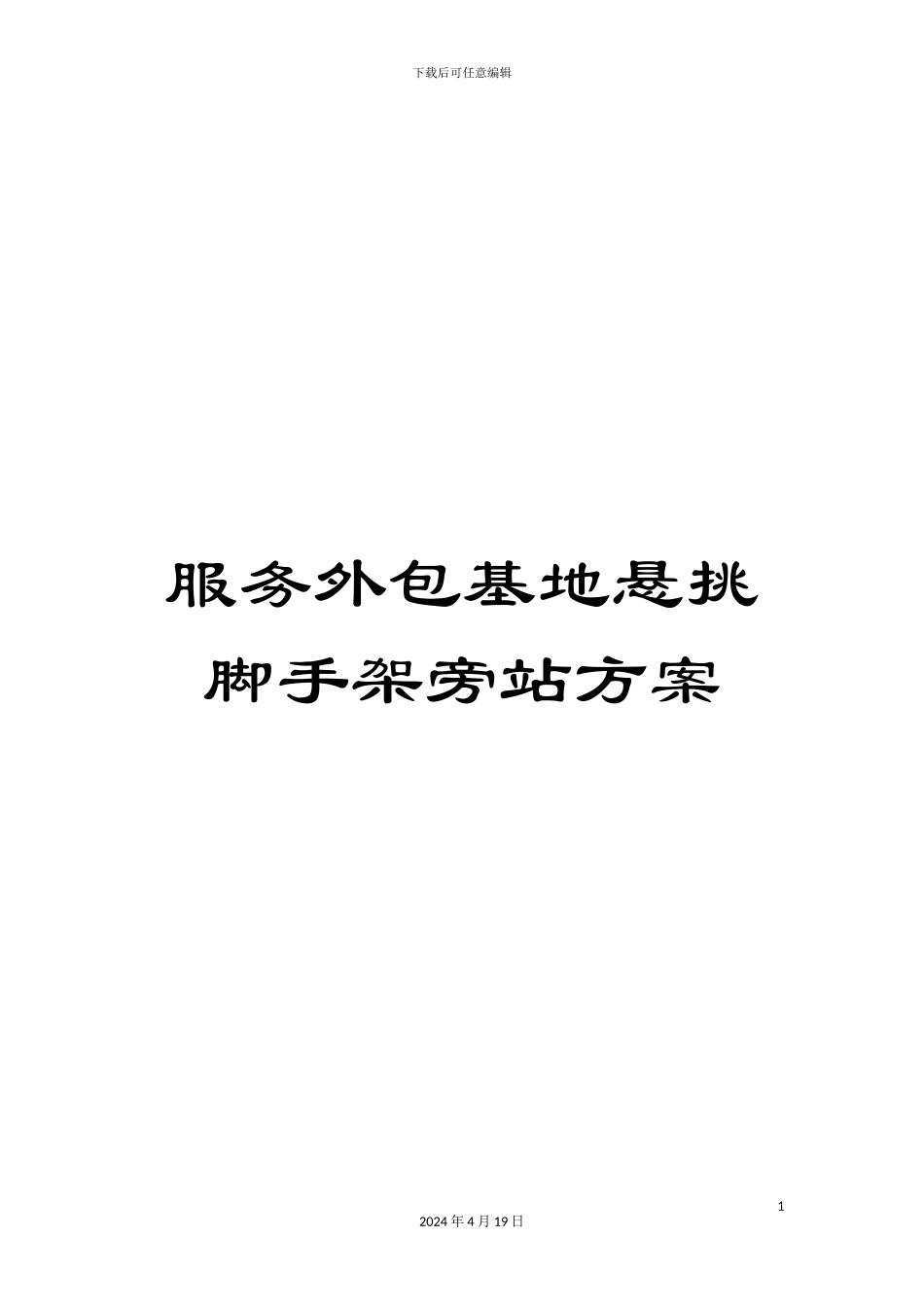

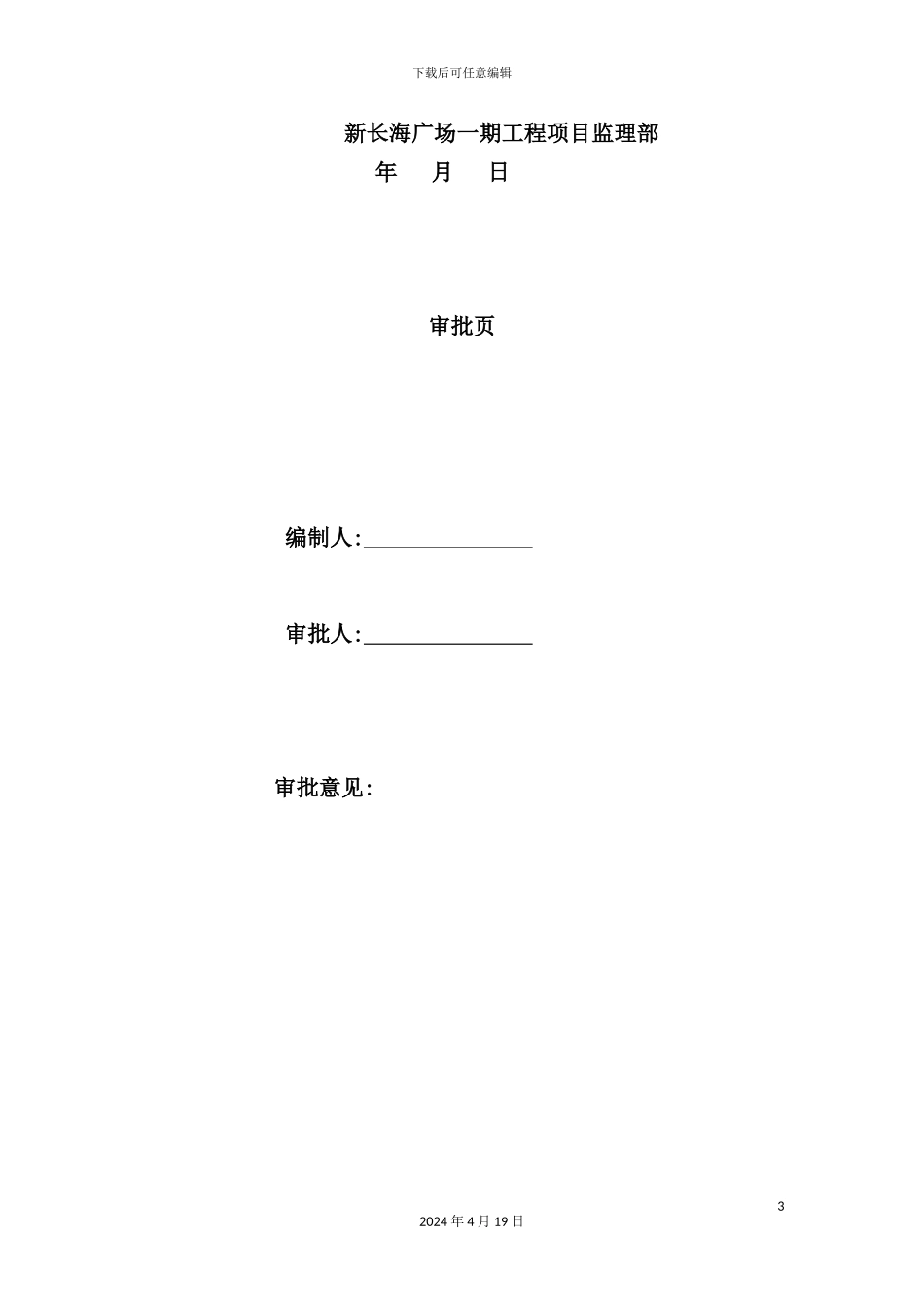

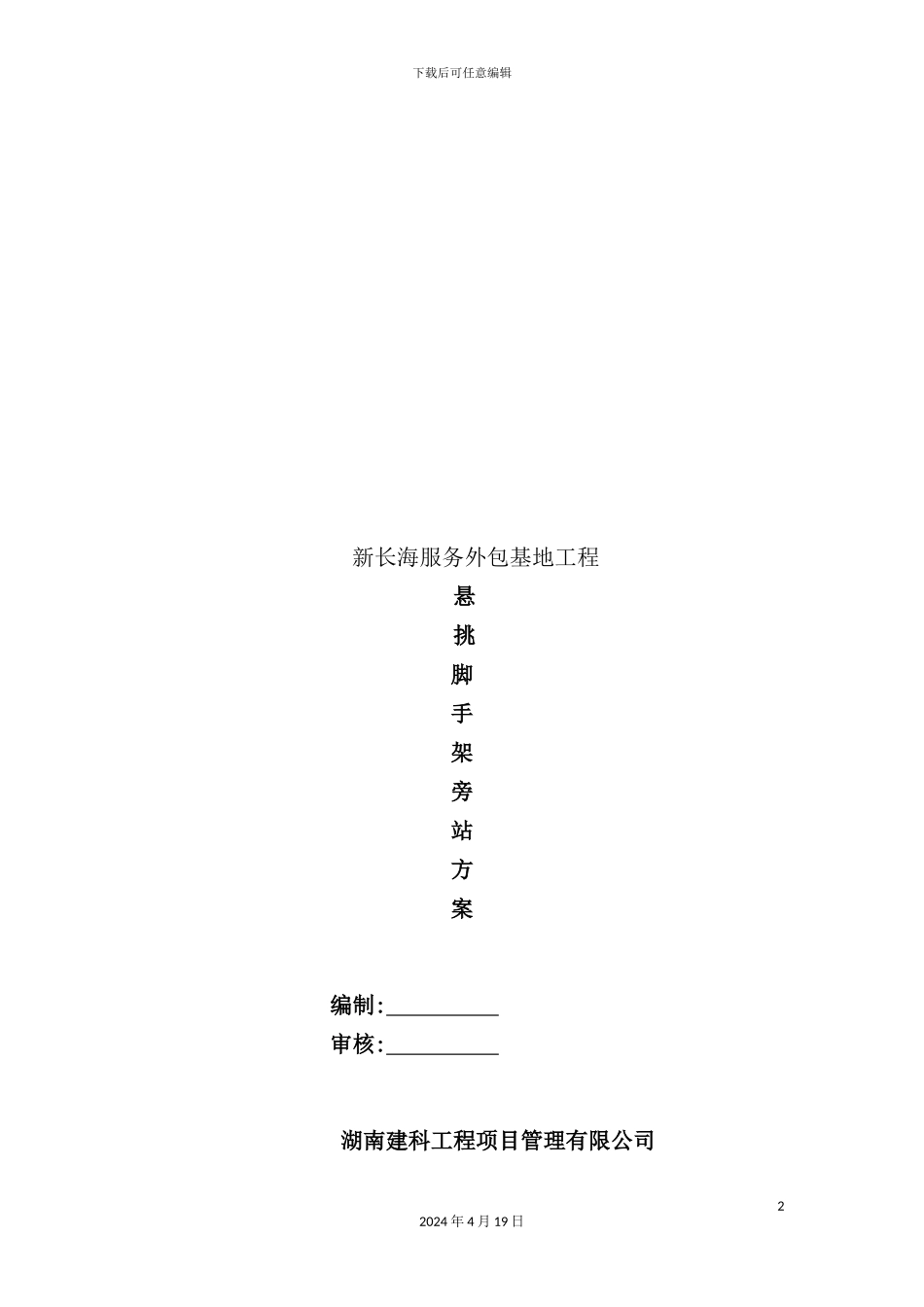

下载后可任意编辑服务外包基地悬挑脚手架旁站方案12024 年 4 月 19 日下载后可任意编辑 新长海服务外包基地工程悬挑脚手架旁站方案编制: 审核: 湖南建科工程项目管理有限公司22024 年 4 月 19 日下载后可任意编辑 新长海广场一期工程项目监理部年 月 日审批页编制人: 审批人: 审批意见: 32024 年 4 月 19 日下载后可任意编辑湖南建科工程项目管理有限公司 年 月 日目 录一、控制依据二、工程概况三、控制措施一、 控制依据:42024 年 4 月 19 日下载后可任意编辑 1、<建筑施工扣件式钢管脚手架安全技术法律规范>(JGJ 130- )2、<建筑施工悬挑钢管脚手架安全技术法律规范>(JGJ 130- ) 3、<建筑施工高处作业安全技术法律规范> (JGJ 80-91) 4、<建筑施工安全检查标准> (JGJ 59-99) 5、<混凝土结构设计法律规范> (GB50010- ) 6、<建筑结构荷载法律规范> (GB5009- ) 7、设计图纸二、工程概况:1、总体工程概况本工程由湖南德坤投资置业有限公司开发、湖南中大设计院有限公司设计、湖南化施工场地质工程勘察院详细勘察、湖南建科工程项目管理有限公司监理、长沙黎托建筑工程有限公司承担施工。本 项 目 位 于 长 沙 经 济 技 术 开 发 区 板 仓 路 与 向 阳 路 交汇处,项目分为工业和商住两个地块,新长海服务外包基地该新长海广场的工业地块,新长海服务外包基地位于东北侧,北临向阳路,东临板仓南路,地下室共四层,地下一层做产品展示,地下室二层到地下室四层为地下车库及设备用房,地上部分首层高为 5.0m,二到三层层高为 4.2m,五到二十八层层高均为 3.4m,总建筑面积大约 70000㎡三、控制措施 据施工组织设计及现场实际情况,采纳落地式脚手架和悬挑脚手架,从第 6 层开始悬挑,七层为一挑,共挑四次,总高度为 19.95 米。1） 首先对进场材料进行验收,检查三证。2） 检查搭设人员上岗证和安全技术交底情况,搭设是否按审52024 年 4 月 19 日下载后可任意编辑批后专项方案施工,搭设区域是否设置警戒线。3） 型钢悬挑梁应采纳 16#以上规格的工字钢或 18#以上的槽钢,结构外悬挑长度不宜大于 1.4 米,型钢总长度不宜小于 3米,使用槽钢悬挑梁时应对槽钢进行抗扭计算,悬挑梁与架体底部立杆应连接牢固,不得滑动或窜动;架体底部应设双向扫地杆,扫地杆距悬挑梁顶面 150-200mm,第一步架步距不得大于 1.5 米。悬挑架架体的连墙件数量根据每 2 步 3 跨设置一道刚性连墙件,...
