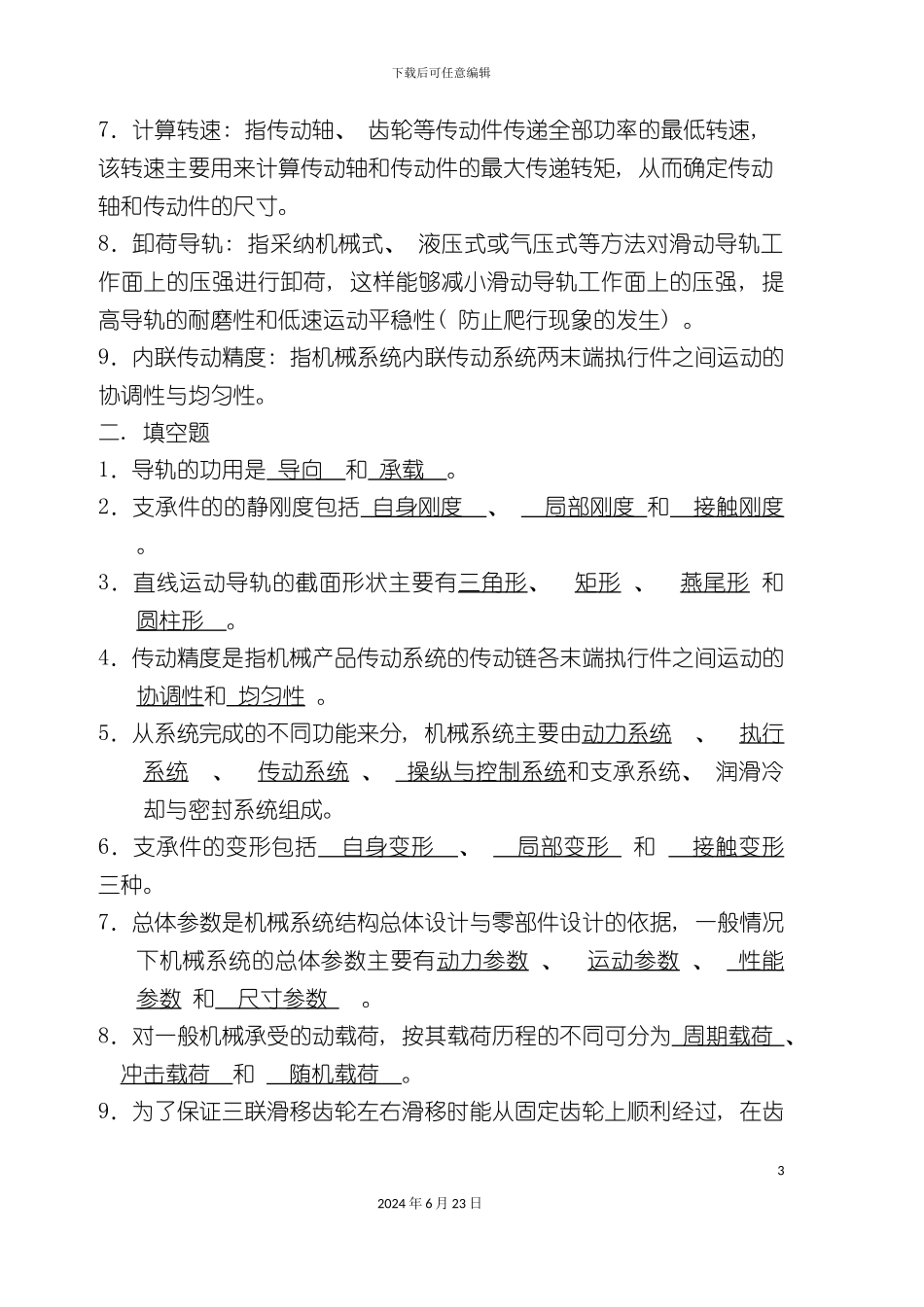

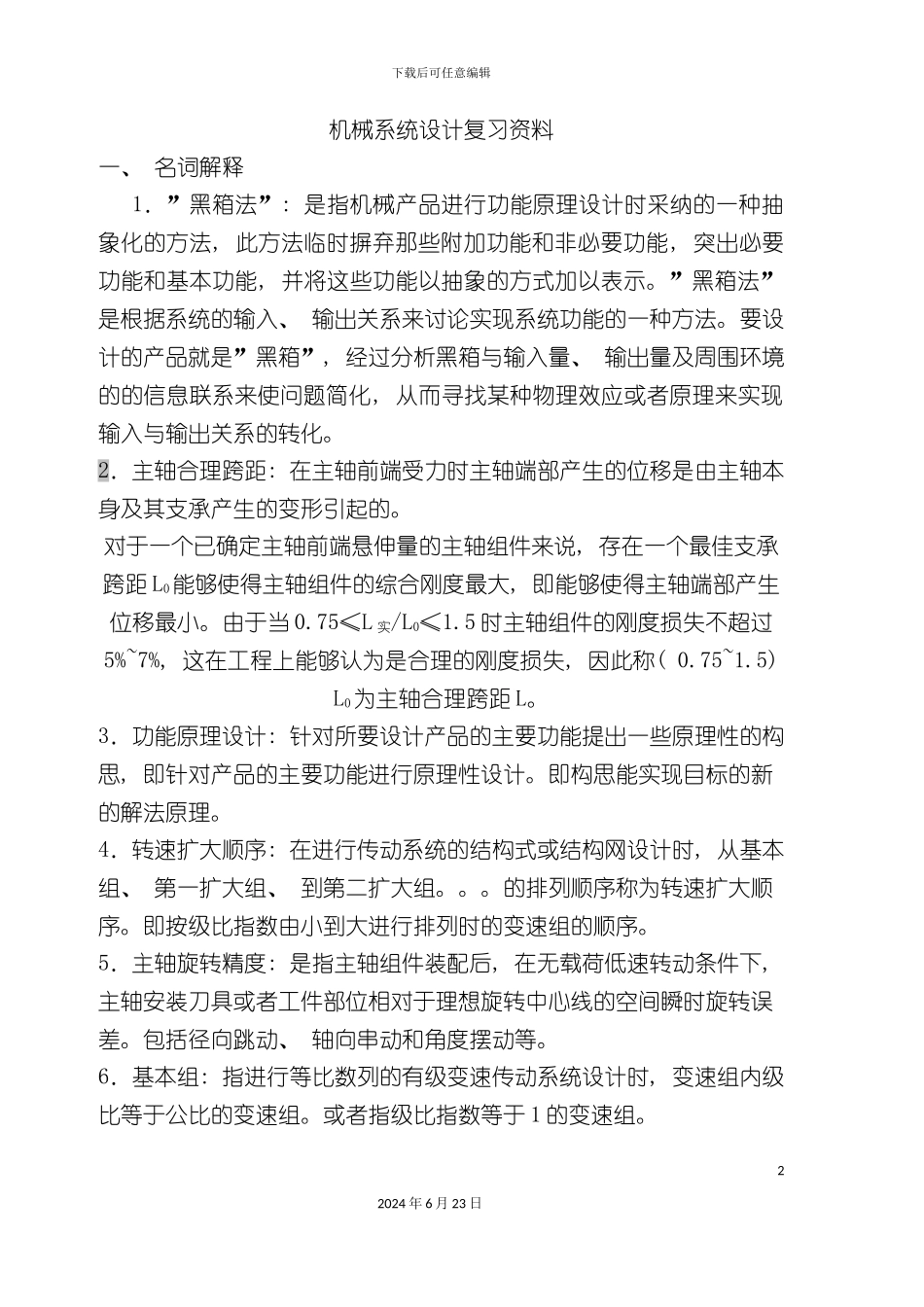

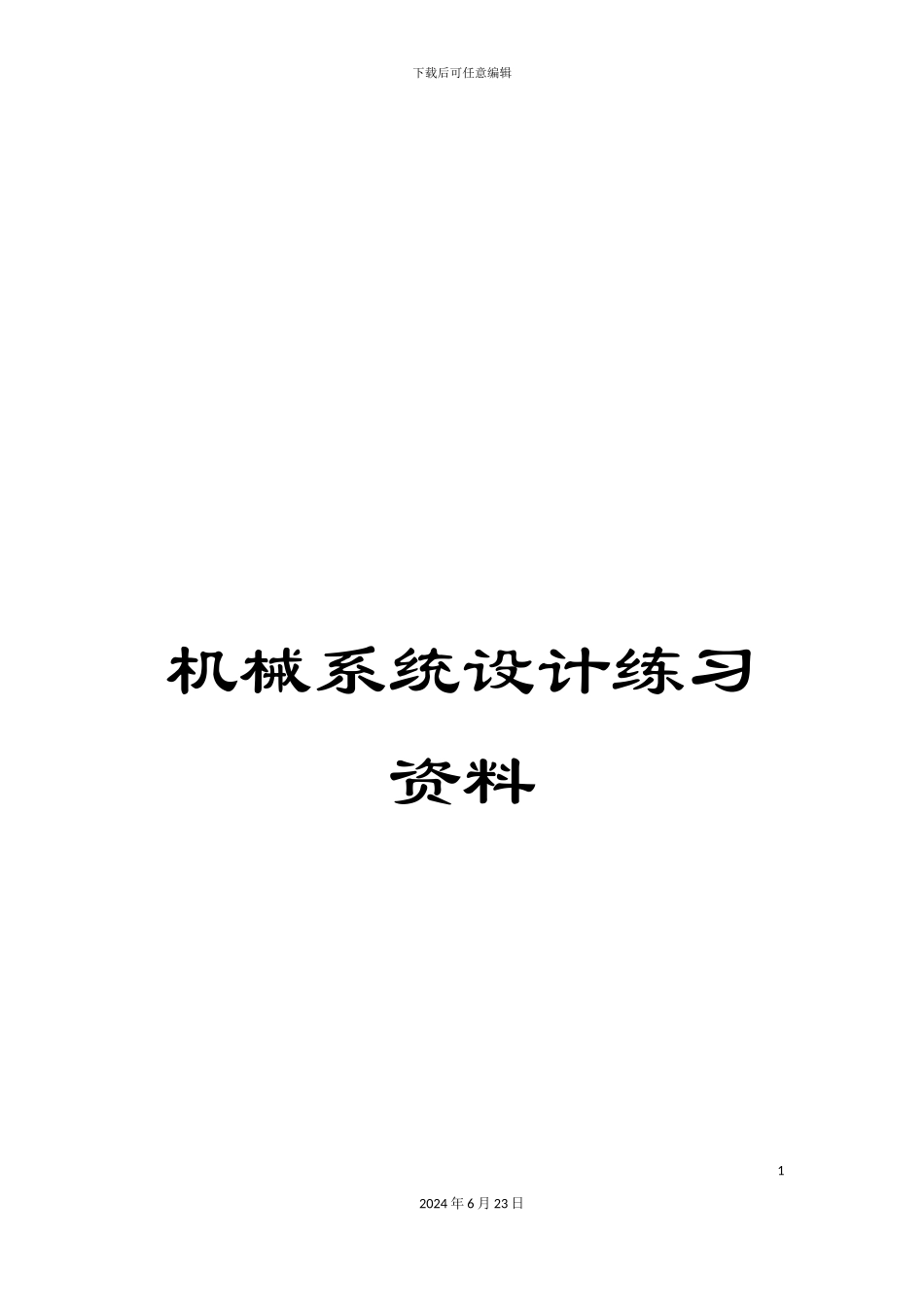

下载后可任意编辑机械系统设计练习资料12024 年 6 月 23 日下载后可任意编辑机械系统设计复习资料一、 名词解释1．”黑箱法”: 是指机械产品进行功能原理设计时采纳的一种抽象化的方法, 此方法临时摒弃那些附加功能和非必要功能, 突出必要功能和基本功能, 并将这些功能以抽象的方式加以表示。”黑箱法”是根据系统的输入、 输出关系来讨论实现系统功能的一种方法。要设计的产品就是”黑箱”, 经过分析黑箱与输入量、 输出量及周围环境的的信息联系来使问题简化, 从而寻找某种物理效应或者原理来实现输入与输出关系的转化。2．主轴合理跨距: 在主轴前端受力时主轴端部产生的位移是由主轴本身及其支承产生的变形引起的。对于一个已确定主轴前端悬伸量的主轴组件来说, 存在一个最佳支承跨距 L0能够使得主轴组件的综合刚度最大, 即能够使得主轴端部产生位移最小。由于当 0.75≤L 实/L0≤1.5 时主轴组件的刚度损失不超过5%~7%, 这在工程上能够认为是合理的刚度损失, 因此称( 0.75~1.5) L0为主轴合理跨距 L。3．功能原理设计: 针对所要设计产品的主要功能提出一些原理性的构思, 即针对产品的主要功能进行原理性设计。即构思能实现目标的新的解法原理。4．转速扩大顺序: 在进行传动系统的结构式或结构网设计时, 从基本组、 第一扩大组、 到第二扩大组。。。的排列顺序称为转速扩大顺序。即按级比指数由小到大进行排列时的变速组的顺序。5．主轴旋转精度: 是指主轴组件装配后, 在无载荷低速转动条件下, 主轴安装刀具或者工件部位相对于理想旋转中心线的空间瞬时旋转误差。包括径向跳动、 轴向串动和角度摆动等。6．基本组: 指进行等比数列的有级变速传动系统设计时, 变速组内级比等于公比的变速组。或者指级比指数等于 1 的变速组。22024 年 6 月 23 日下载后可任意编辑7．计算转速: 指传动轴、 齿轮等传动件传递全部功率的最低转速, 该转速主要用来计算传动轴和传动件的最大传递转矩, 从而确定传动轴和传动件的尺寸。8．卸荷导轨: 指采纳机械式、 液压式或气压式等方法对滑动导轨工作面上的压强进行卸荷, 这样能够减小滑动导轨工作面上的压强, 提高导轨的耐磨性和低速运动平稳性( 防止爬行现象的发生) 。9．内联传动精度: 指机械系统内联传动系统两末端执行件之间运动的协调性与均匀性。二. 填空题1．导轨的功用是 导向 和 承载 。2．支承件的的静刚度包括 自身刚度 、 局部刚度 和 接...
