橱柜造易作图注意事项欧派样本

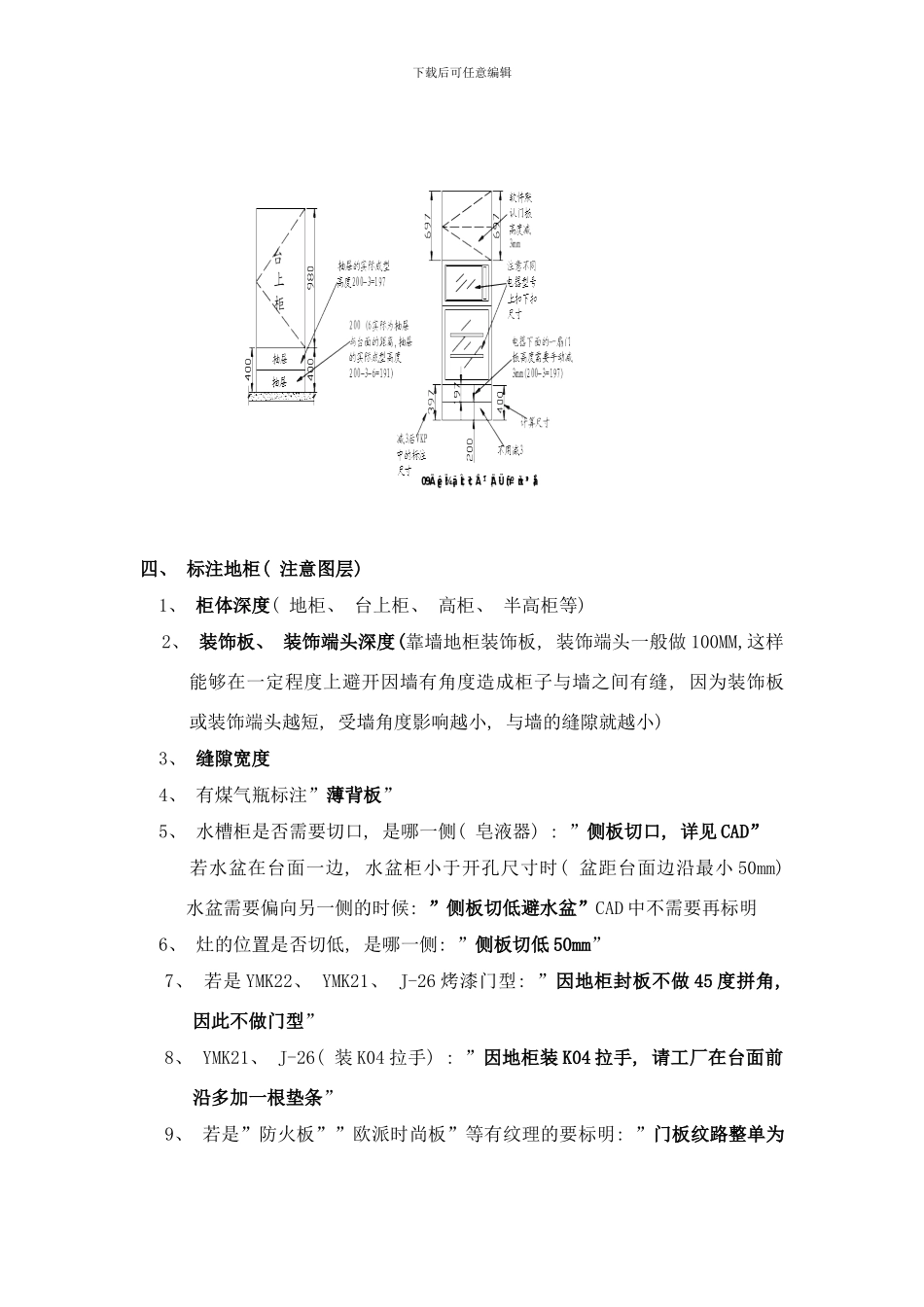

下载后可任意编辑橱柜造易作图注意事项一、 套路信息 材料、 工艺编号、 柜身方案、 拉手型号、 路轨型号、 门铰型号、 地脚材料及高度。注意事项: 门铰1、若是加厚门型如烤漆 : (YMK21\YMK22)门铰用 BM-J12(全盖)、 BM-J13(半盖)2、尊贵系列实木用”海蒂诗”HettichWWMB25(全盖)、 WWMB26(半盖)3、异型门、 铝框玻璃门二、 建墙( 逆时针 F1 建墙, F3 结束, F5 输入尺寸, F6 正交) 三、 布置地柜( 顺时针布柜, 外侧总尺预留 8mm, 假抽高度为 164) 1、注意切角柜( 水管、 天然气管等其它障碍物地柜切角位置的尺寸) 切角尺寸一般预留 10mm 但应注意有无封板或是否靠墙。2、消毒柜封板: 一般情况下选中封板, 勾选不使用。若是门板用 K04 拉手, 消毒柜类型还是用普通类型的, 并不用装 K04 拉手的( 当柜体高度为 720时, 或是选用其它品牌的消毒柜时, 应注意是否保留消毒柜封板, 如需保留计算尺寸是多少) 3、煤气瓶柜是否做底板( 柜体 D≥550 时有底板, D＜550 时没有底板, 煤气瓶用薄背板) 4、水槽柜加竖隔板: 在柜身方案的方形柜里选”无背板中立柜( 内进 5mm) 选 中 并 调 整 左 右 位 置 参 数 , 然 后 再 高 度 位 置 上 移 动 16下载后可任意编辑水槽柜添加无背板活隔并调整高度位置( 50) 5、拉手的位置、 大小( 有抽屉的 W≥600 时需要长拉手) 6、路轨的型号( 注意与合同预算对比) 7、碗篮、 调料蓝( 注意型号, 若用浅拉篮则柜身深度最小为 400mm) 8、柜门的开合方向9、注意新、 旧工艺转角柜( 旧工艺: ① 实木尊贵系列, ②YMK22 工艺、 YMK21、 J-26 装 K04、 K07、 K09 拉手, ③ 转角柜减去门板尺寸, 剩余尺寸小于 115 则不论是什么材质、 门型都用旧工艺) 10、 装饰围栏柜、 调料柜、 搁板等11、 台上柜、 高柜、 半高柜等下载后可任意编辑四、 标注地柜( 注意图层) 1、 柜体深度( 地柜、 台上柜、 高柜、 半高柜等) 2、 装饰板、 装饰端头深度(靠墙地柜装饰板, 装饰端头一般做 100MM,这样能够在一定程度上避开因墙有角度造成柜子与墙之间有缝, 因为装饰板或装饰端头越短, 受墙角度影响越小, 与墙的缝隙就越小) 3、 缝隙宽度 4、 有煤气瓶标注”薄背板”5、 水槽柜是否需要切口, 是哪一侧( 皂液器) : ”侧板切口, 详见 CAD” 若水盆在台面一边, 水盆柜小于开孔尺寸时( 盆距台面...
