硅光电池试验课堂指导及试验报告要求

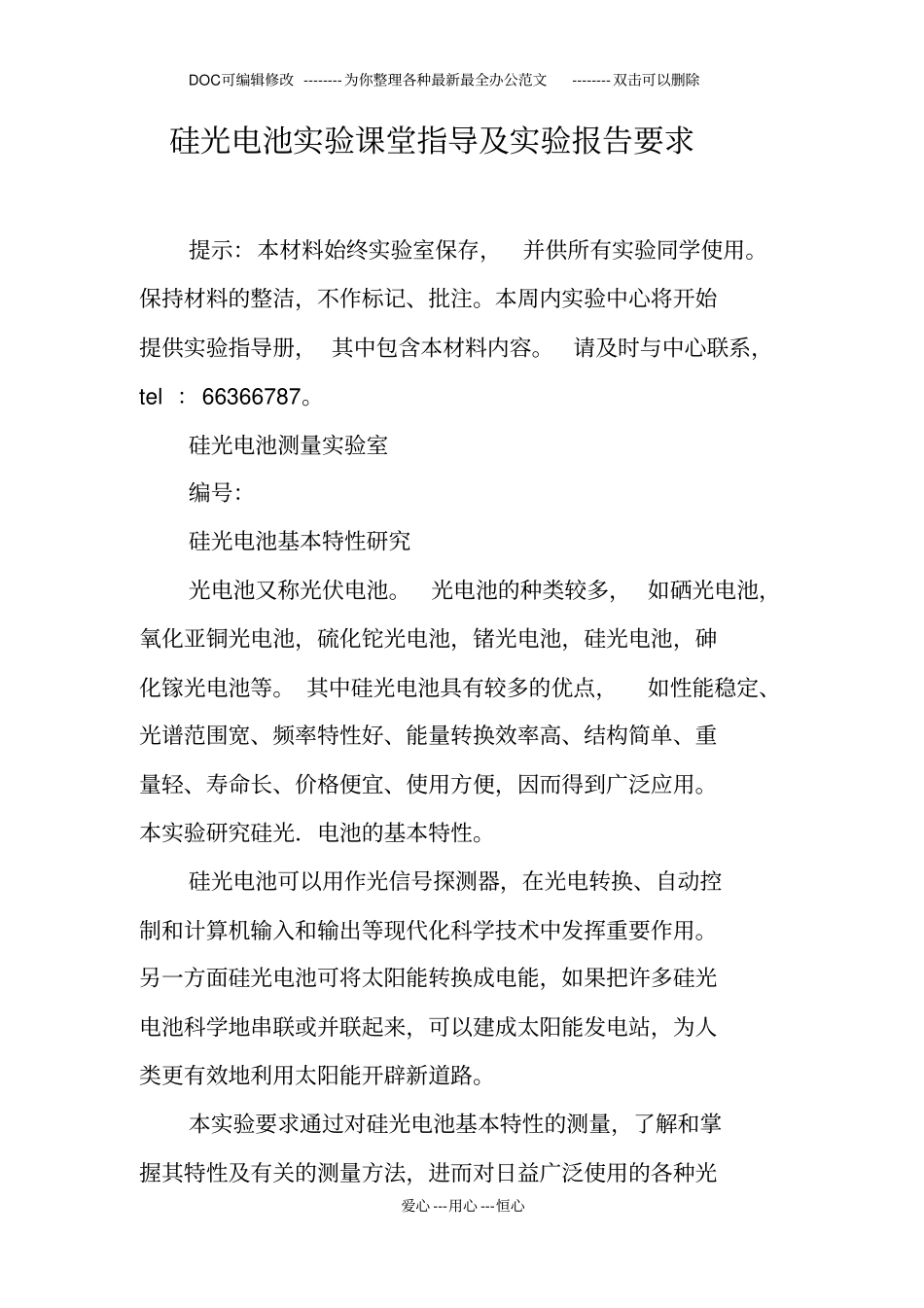

硅光电池试验课堂指导及试验报告要求_第1页
1/9

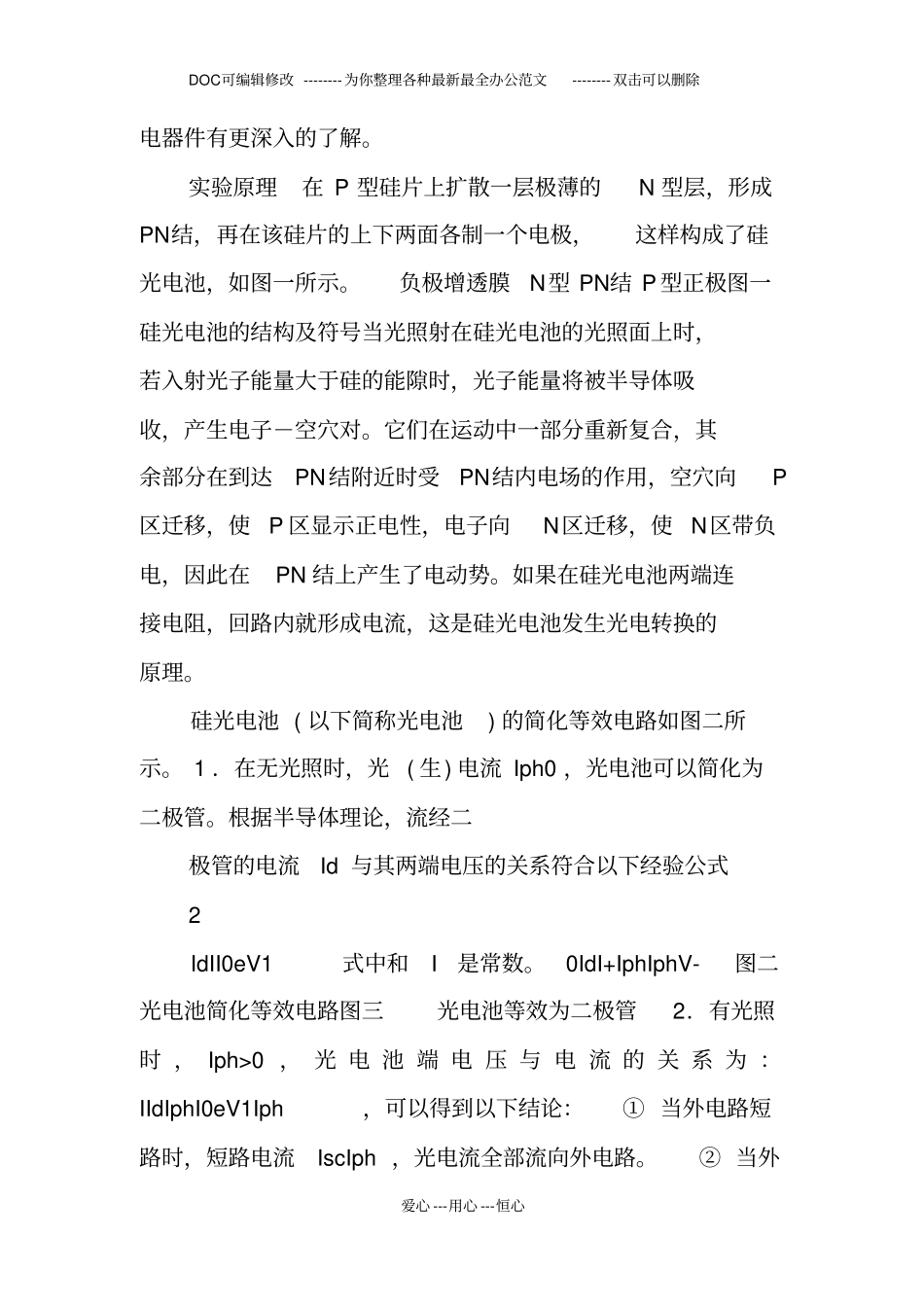

硅光电池试验课堂指导及试验报告要求_第2页
2/9

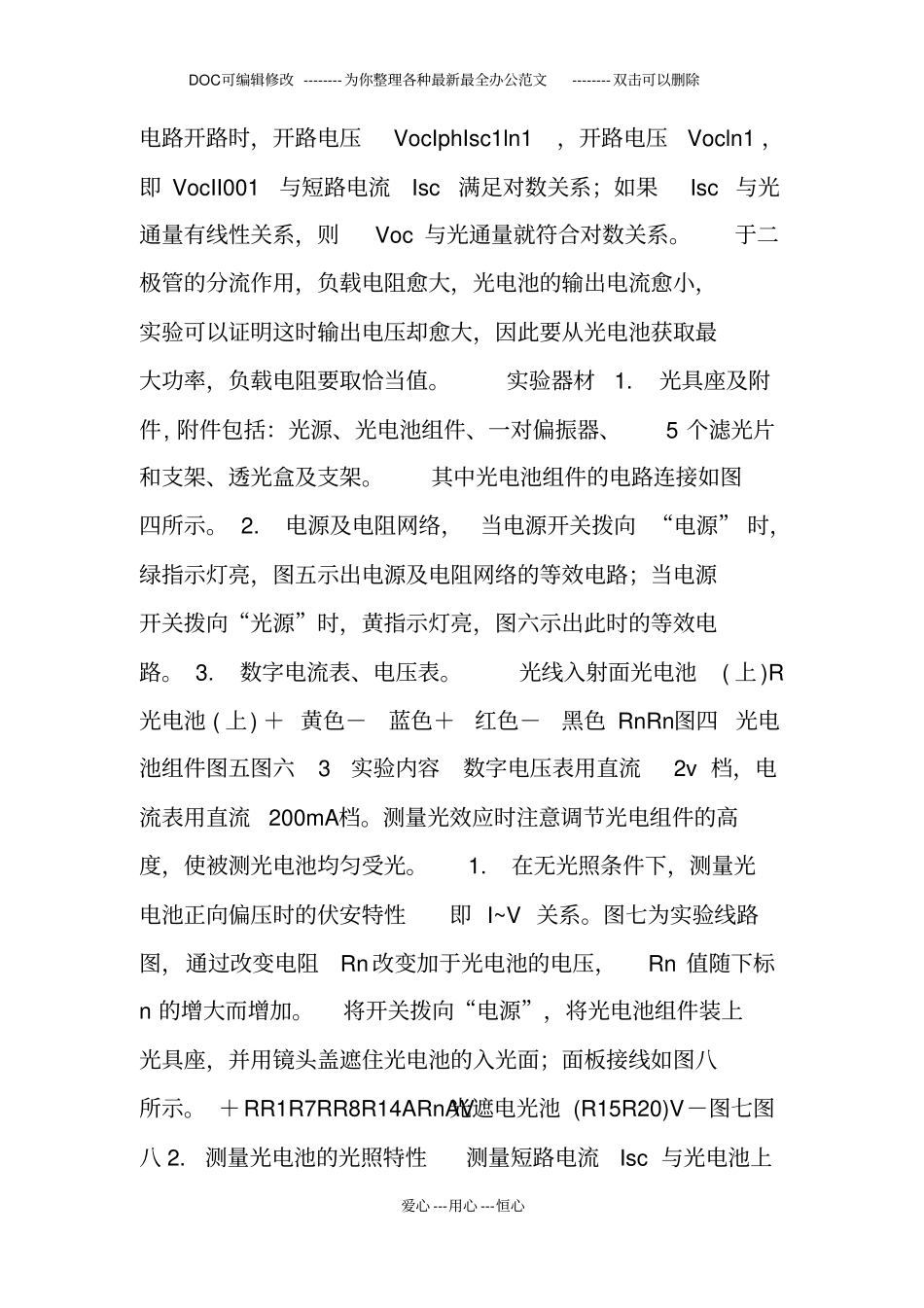

硅光电池试验课堂指导及试验报告要求_第3页
3/9
DOC可编辑修改 --------为你整理各种最新最全办公范文--------双击可以删除爱心 ---用心 ---恒心硅光电池实验课堂指导及实验报告要求提示:本材料始终实验室保存,并供所有实验同学使用。保持材料的整洁,不作标记、批注。本周内实验中心将开始提供实验指导册, 其中包含本材料内容。请及时与中心联系,tel :66366787。硅光电池测量实验室编号:硅光电池基本特性研究光电池又称光伏电池。光电池的种类较多, 如硒光电池,氧化亚铜光电池,硫化铊光电池,锗光电池,硅光电池,砷化镓光电池等。 其中硅光电池具有较多的优点,如性能稳定、光谱范围宽、频率特性好、能量转换效率高、结构简单、重量轻、寿命长、价格便宜、使用方便,因而得到广泛应用。本实验研究硅光.电池的基本特性。硅光电池可以用作光信号探测器,在光电转换、自动控制和计算机输入和输出等现代化科学技术中发挥重要作用。另一方面硅光电池可将太阳能转换成电能,如果把许多硅光电池科学地串联或并联起来,可以建成太阳能发电站,为人类更有效地利用太阳能开辟新道路。本实验要求通过对硅光电池基本特性的测量,了解和掌握其特性及有关的测量方法,进而对日益广泛使用的各种光DOC可编辑修改 --------为你整理各种最新最全办公范文--------双击可以删除爱心 ---用心 ---恒心电器件有更深入的了解。实验原理在 P 型硅片上扩散一层极薄的N 型层,形成PN结,再在该硅片的上下两面各制一个电极,这样构成了硅光电池,如图一所示。负极增透膜N型 PN结 P 型正极图一硅光电池的结构及符号当光照射在硅光电池的光照面上时,若入射光子能量大于硅的能隙时,光子能量将被半导体吸收,产生电子-空穴对。它们在运动中一部分重新复合,其余部分在到达PN结附近时受PN结内电场的作用,空穴向P区迁移,使P 区显示正电性,电子向N区迁移,使N区带负电,因此在PN 结上产生了电动势。如果在硅光电池两端连接电阻,回路内就形成电流,这是硅光电池发生光电转换的原理。硅光电池 ( 以下简称光电池) 的简化等效电路如图二所示。 1 .在无光照时,光 ( 生) 电流 Iph0 ,光电池可以简化为二极管。根据半导体理论,流经二极管的电流Id 与其两端电压的关系符合以下经验公式2 IdII0eV1 式中和I是常数。 0IdI+IphIphV-图二光电池简化等效电路图三光电池等效为二极管2.有光照时 , Iph>0 , 光 电 池 端 电 压 与 电 流 的 关 系 为 :IIdIphI0eV1Iph ,可...
