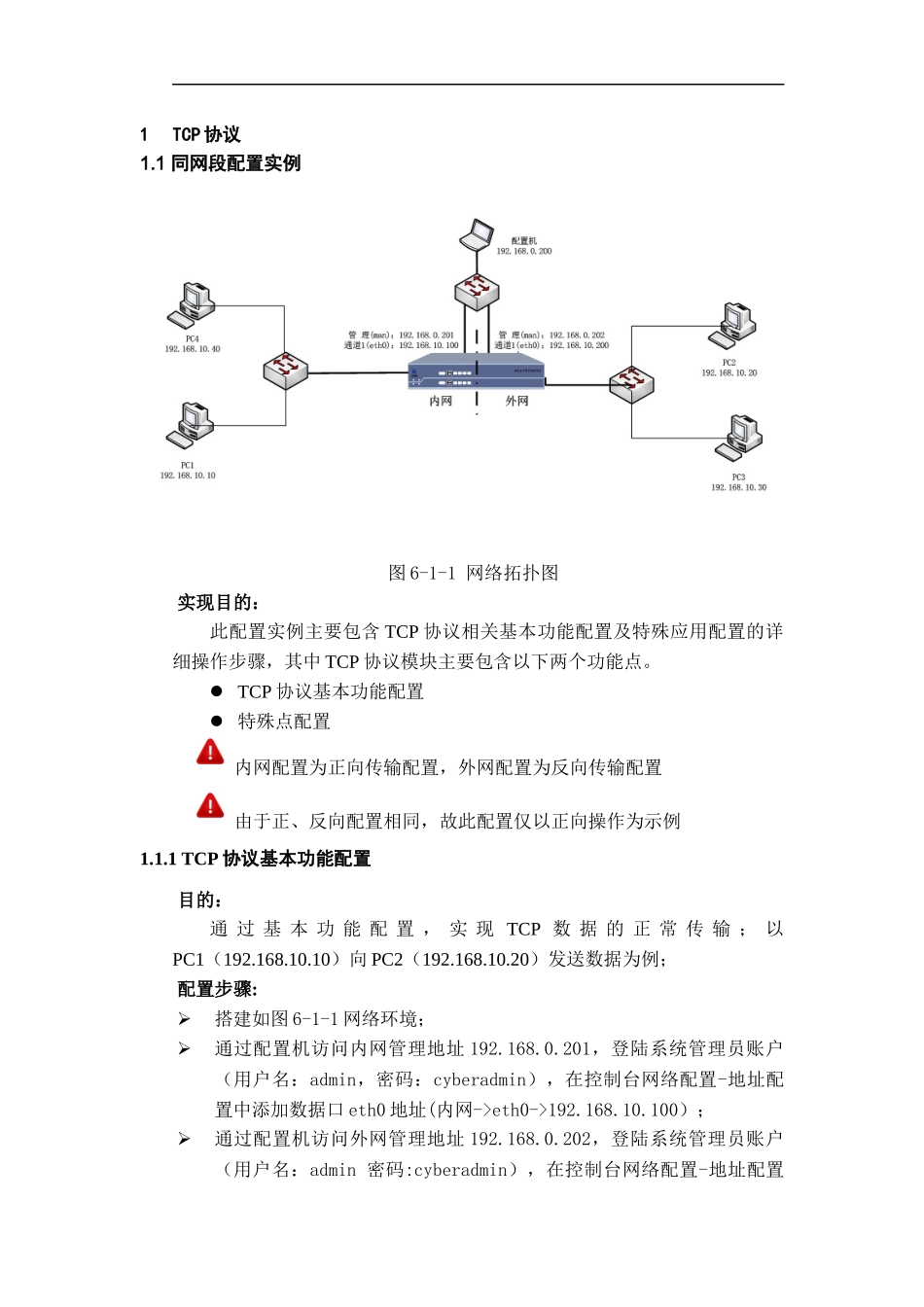

目录1TCP协议--------------------------------------------------------------------------31.1同网段配置实例----------------------------------------------------------------31.2不同网段配置实例---------------------------------------------------------72UDP协议------------------------------------------------------------------------112.1同网段配置实例---------------------------------------------------------------112.2不同网段配置实例------------------------------------------------------------153定制访问-------------------------------------------------------------------193.1映射模式-----------------------------------------------------------------------194双机热备-------------------------------------------------------------------231TCP协议1.1同网段配置实例图6-1-1网络拓扑图实现目的:此配置实例主要包含TCP协议相关基本功能配置及特殊应用配置的详细操作步骤,其中TCP协议模块主要包含以下两个功能点。TCP协议基本功能配置特殊点配置内网配置为正向传输配置,外网配置为反向传输配置由于正、反向配置相同,故此配置仅以正向操作为示例1.1.1TCP协议基本功能配置目的:通过基本功能配置,实现TCP数据的正常传输;以PC1(192.168.10.10)向PC2(192.168.10.20)发送数据为例;配置步骤:搭建如图6-1-1网络环境;通过配置机访问内网管理地址192.168.0.201,登陆系统管理员账户(用户名:admin,密码:cyberadmin),在控制台网络配置-地址配置中添加数据口eth0地址(内网->eth0->192.168.10.100);通过配置机访问外网管理地址192.168.0.202,登陆系统管理员账户(用户名:admin密码:cyberadmin),在控制台网络配置-地址配置中添加数据口eth0地址(外网->eth0->192.168.10.200);进入TCP协议,添加一条任务配置如,图6-1-2;任务号:此任务的标识,范围为:1~2048;本地IP:网闸代理IP地址,此IP地址可选,需在设备上板网络设置中添加;端口:网闸本地代理地址监听端口;绑定网闸IP:选择网闸下板发出数据的地址,此地址可视为数据通过网闸后的源地址;实际服务器IP:实际目的地址,此为真实的目的地址;实际服务器端口:实际服务器监听端口,设置网闸接收到数据后,发给真实目的的监听端口;DSCP:数据优先级。图6-1-2任务配置选择TCP协议-访问控制,默认规则选择“允许”,如图6-1-3;图6-1-3访问控制(允许)预期结果:PC1:192.168.10.10目的端口:12345发送的目的地址:192.168.10.100PC2:192.168.10.20监听端口:12345PC2能够正常接收PC1发来的数据。1.1.2访问控制1.1.2.1默认允许目的:访问控制是对TCP数据源进行限制,选择数据源是否能够通过网闸进行数据的发送。PC1(192.168.10.10)和PC4(192.168.10.40)向PC2(192.168.10.20)发送数据;端口:12345;PC1可正常发送数据给PC2,但PC4不能够发送数据给PC2。配置步骤:根据以上基本功能配置,进入控制台-TCP协议-访问控制,选择默认规则为允许,如图6-1-4所示;图6-1-4访问控制(允许)添加一条“源IP地址”为192.168.10.40的访问控制,选择拒绝,如图6-1-5所示;图6-1-5访问控制(拒绝)访问控制配置完成,验证策略配置是否生效预期结果:PC1:192.168.10.10目的端口:12345发送目的地址:192.168.10.100PC4:192.168.10.40目的端口:12345发送目的地址:192.168.10.100PC2:192.168.10.20监听端口:12346PC2接收到PC1发来的TCP数据,PC4无法发送TCP数据。1.1.2.2默认拒绝目的:访问控制是对TCP数据源进行限制,选择数据源是否能够通过网闸进行数据的发送。PC1(192.168.10.10)和PC4(192.168.10.40)向PC2(192.168.10.20)发送数据;端口:12345;PC4可正常发送数据给PC2,但PC1不能够发送数据给PC2。配置步骤:根据以上基本功能操作,进入控制台-TCP协议-访问控制,选择默认规则为拒绝,如图6-1-6所示图6-1-6访问控制(默认拒绝)添加一条“源IP地址”为192.168.10.40的访问控制,选择允许,如图6-1-7所示;图6-1-7访...
