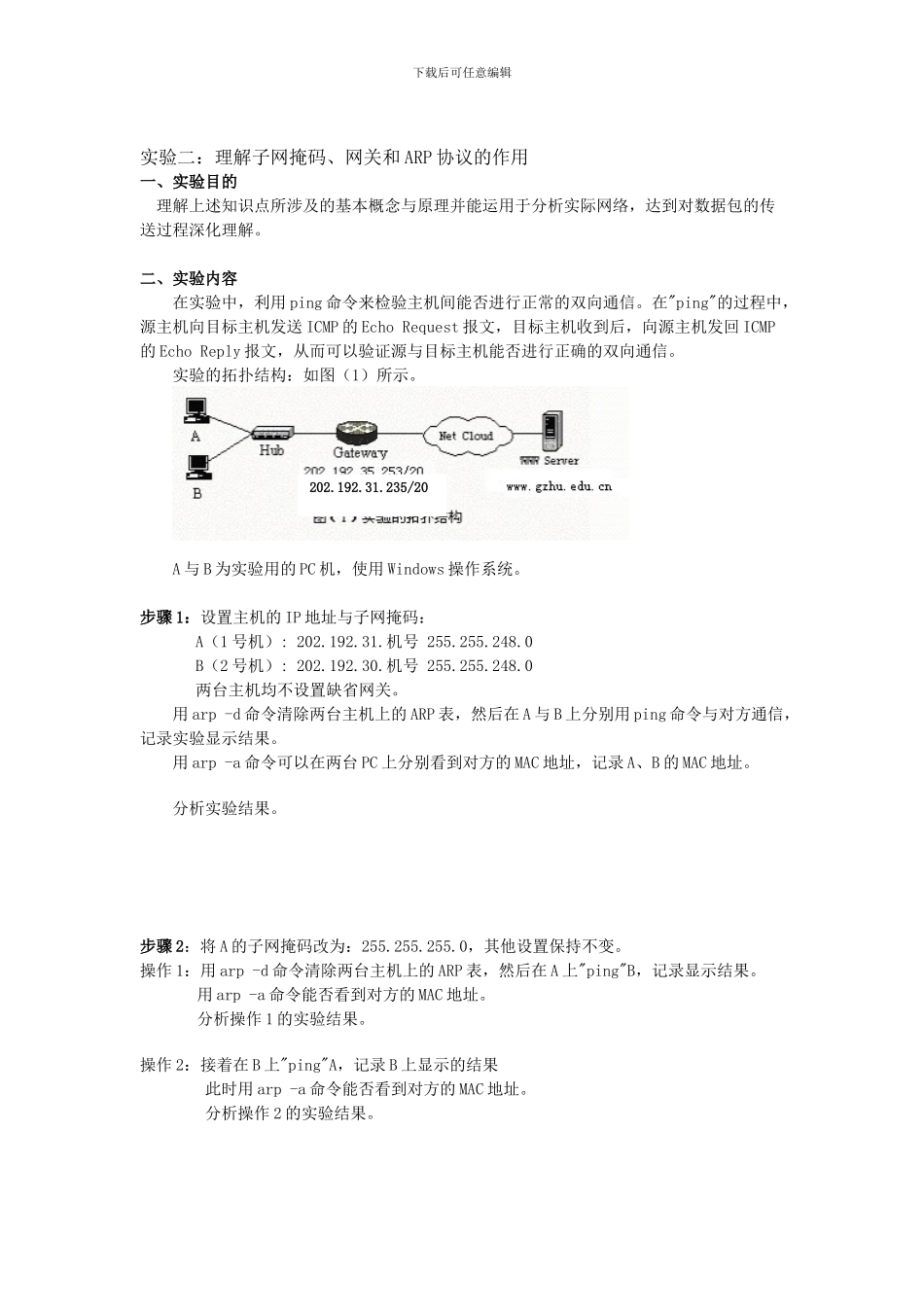

实验二:理解子网掩码、网关和ARP协议的作用_第1页
1/6
实验二:理解子网掩码、网关和ARP协议的作用_第2页
2/6

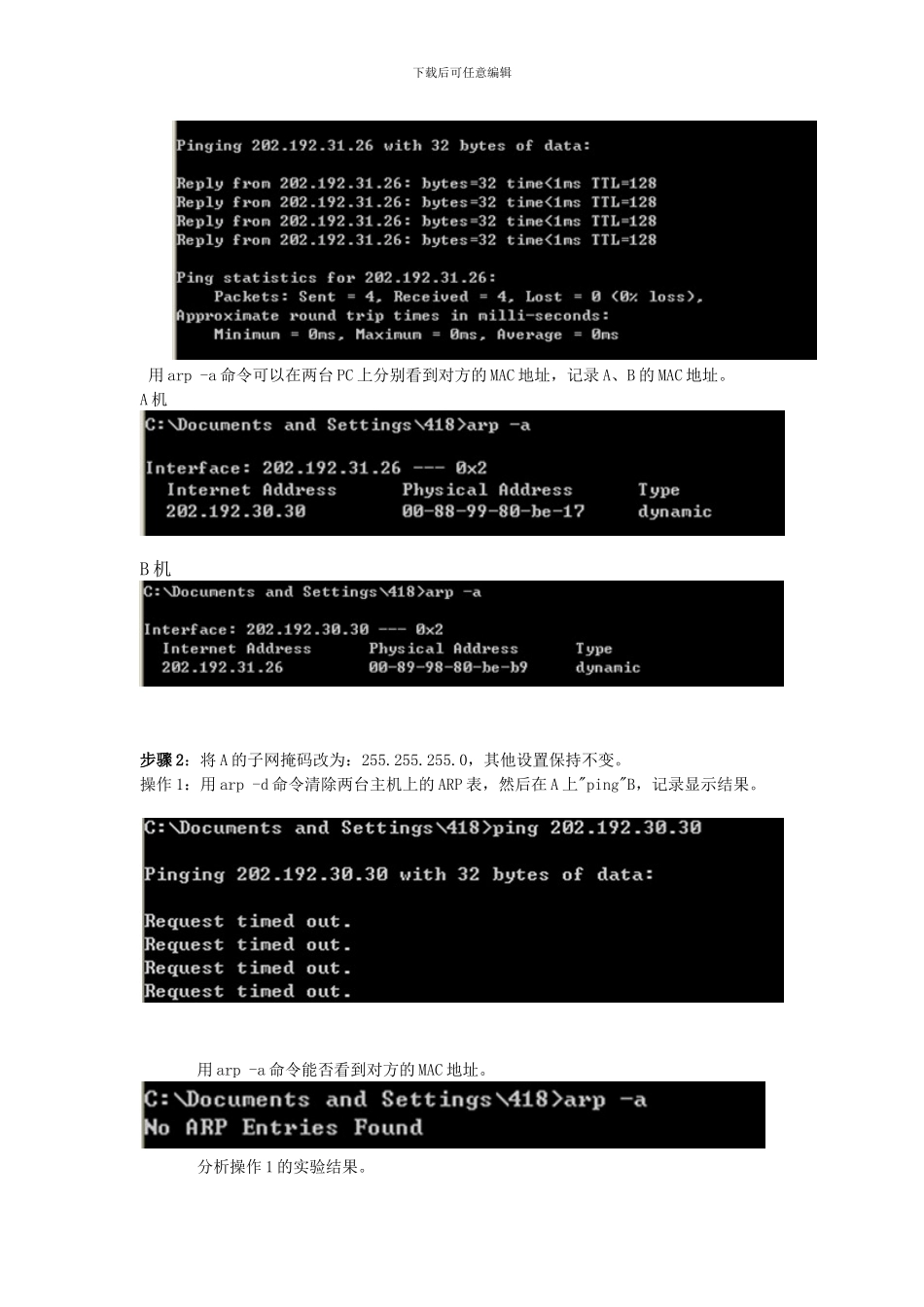

实验二:理解子网掩码、网关和ARP协议的作用_第3页
3/6
下载后可任意编辑实验二:理解子网掩码、网关和 ARP 协议的作用一、实验目的理解上述知识点所涉及的基本概念与原理并能运用于分析实际网络,达到对数据包的传送过程深化理解。二、实验内容在实验中,利用 ping 命令来检验主机间能否进行正常的双向通信。在"ping"的过程中,源主机向目标主机发送 ICMP 的 Echo Request 报文,目标主机收到后,向源主机发回 ICMP的 Echo Reply 报文,从而可以验证源与目标主机能否进行正确的双向通信。实验的拓扑结构:如图(1)所示。A 与 B 为实验用的 PC 机,使用 Windows 操作系统。步骤 1:设置主机的 IP 地址与子网掩码:A(1 号机): 202.192.31.机号 255.255.248.0B(2 号机): 202.192.30.机号 255.255.248.0两台主机均不设置缺省网关。 用 arp -d 命令清除两台主机上的 ARP 表,然后在 A 与 B 上分别用 ping 命令与对方通信,记录实验显示结果。 用 arp -a 命令可以在两台 PC 上分别看到对方的 MAC 地址,记录 A、B 的 MAC 地址。分析实验结果。步骤 2:将 A 的子网掩码改为:255.255.255.0,其他设置保持不变。操作 1:用 arp -d 命令清除两台主机上的 ARP 表,然后在 A 上"ping"B,记录显示结果。 用 arp -a 命令能否看到对方的 MAC 地址。 分析操作 1 的实验结果。操作 2:接着在 B 上"ping"A,记录 B 上显示的结果此时用 arp -a 命令能否看到对方的 MAC 地址。分析操作 2 的实验结果。202.192.31.235/20下载后可任意编辑步骤 3:在前面实验的基础上,把 A 的缺省网关设为:202.192.31.235 在 A 与 B 上分别用 ping 命令与对方通信,记录各自的显示结果在 A 与 B 上分别用 tracert 命令追踪数据的传输路径,记录结果分析(3)的实验结果。步骤 4:(不用做)用 arp -d 命令清除 A 中的 ARP 表,在 A 上 ping 一台外网段的主机,如广阔的 WWW Server,再用 arp -a 可观察到 A 的 ARP 表中只有缺省网关的 MAC 地址信息。分析实验结果。三、实验原理四、实验设备PC 机二台Window xp 系统五、实验要求实验步骤、记录和结果 要求按实验内容记录各项的实验步骤,实验记录(截图)和实验结果实验分析分析实验结果,并总结实验中遇到的问题及相应的解决方法。六、实验结果步骤 1:设置主机的 IP 地址与子网掩码:A(1 号机): 202.192.31.机号 255.255.248.0B(2 号...
