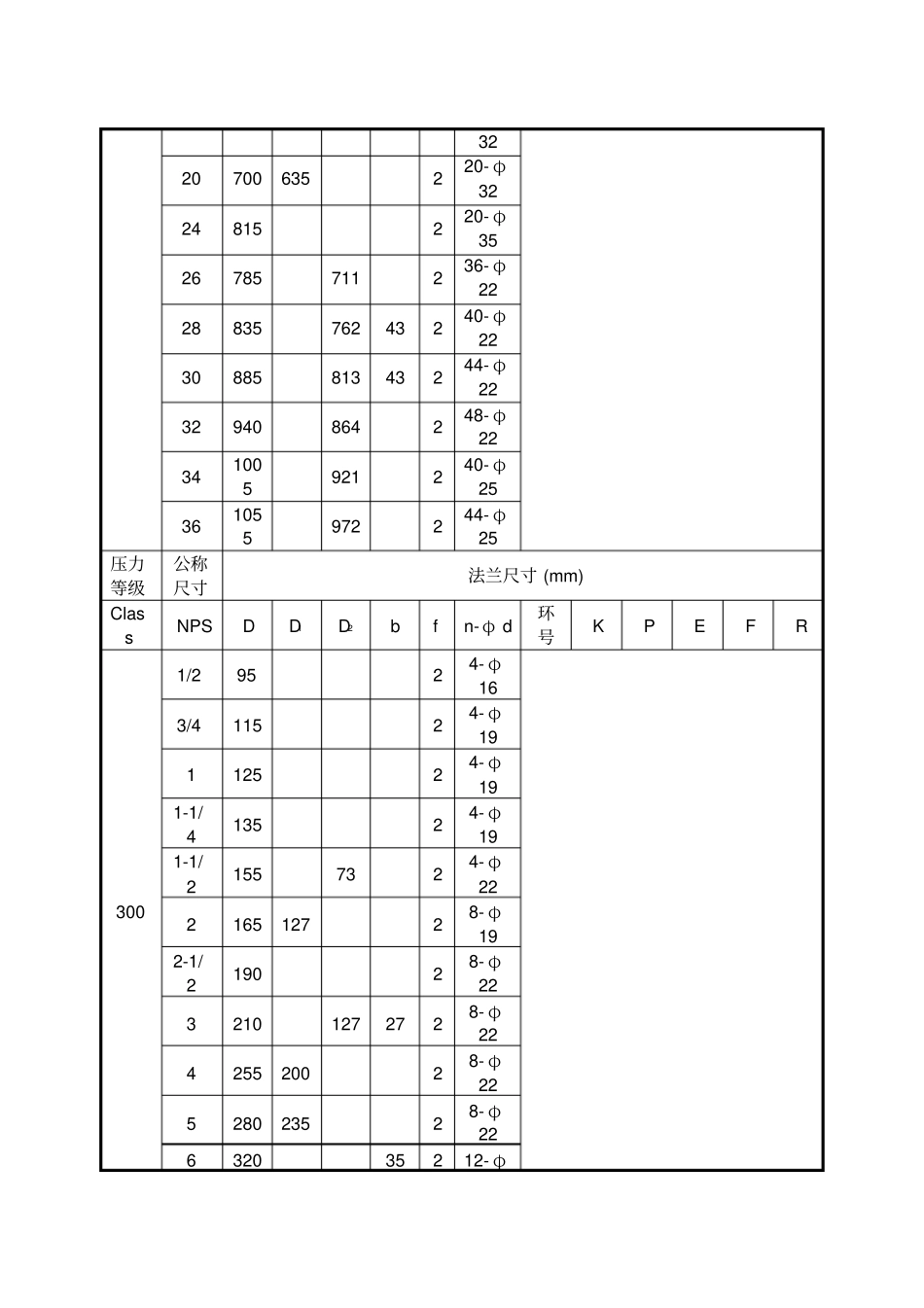

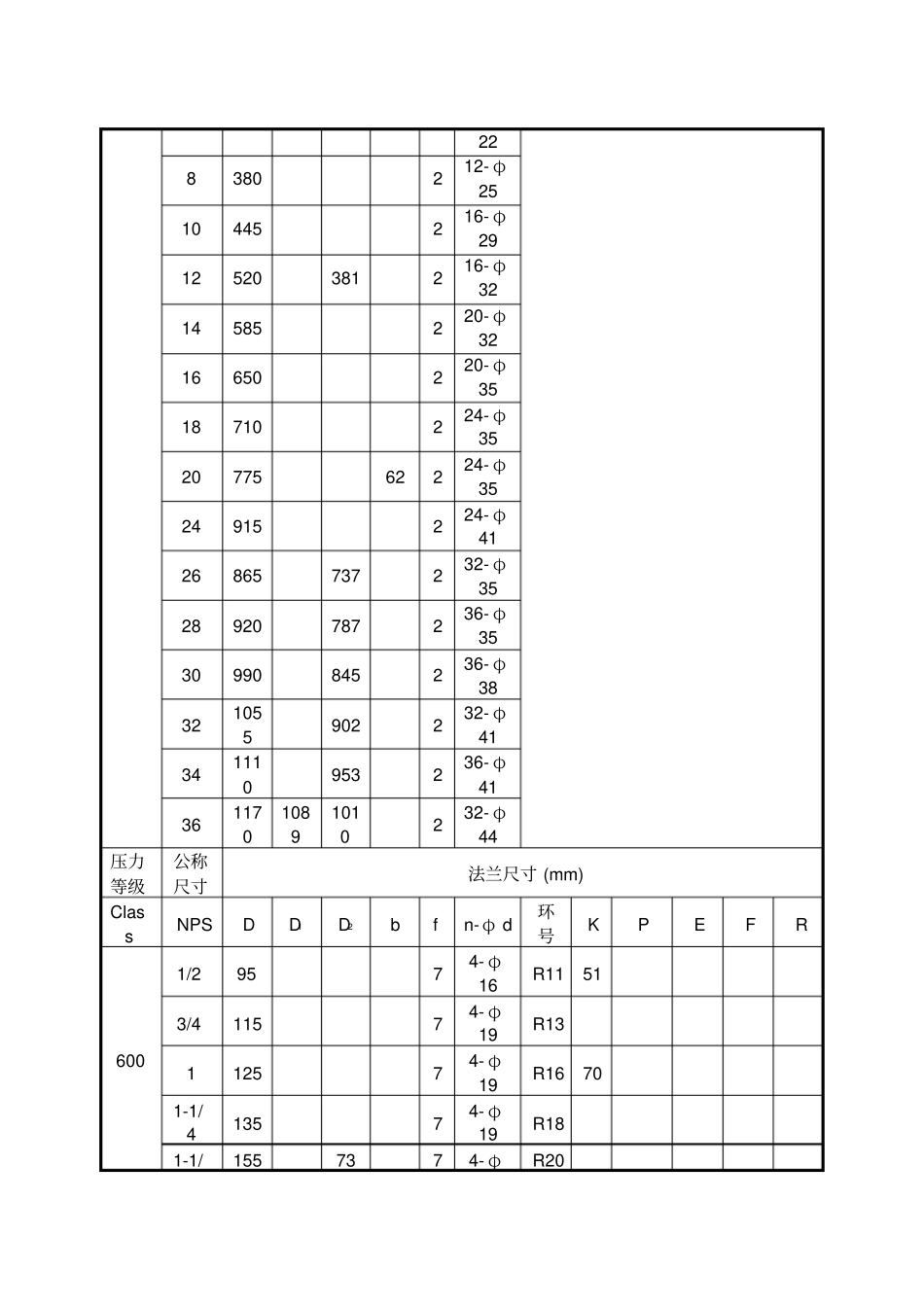

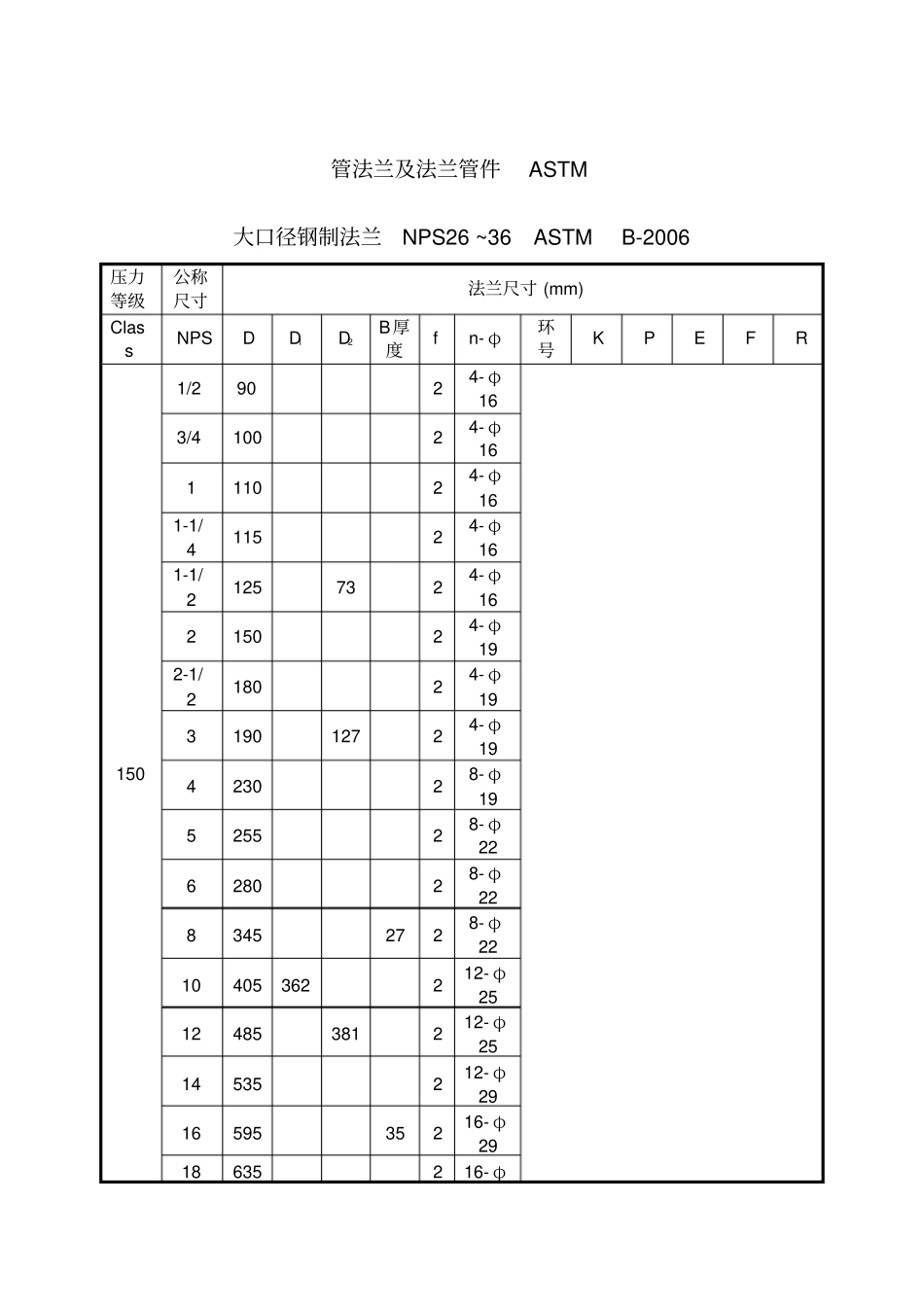

管法兰及法兰管件ASTM 大口径钢制法兰NPS26 ~36 ASTM B-2006 压力等级公称尺寸法兰尺寸 (mm) Class NPS D D1D2B厚度f n- φ环号K P E F R 150 1/2 90 2 4- φ16 3/4 100 2 4- φ16 1 110 2 4- φ16 1-1/4 115 2 4- φ16 1-1/2 125 73 2 4- φ16 2 150 2 4- φ19 2-1/2 180 2 4- φ19 3 190 127 2 4- φ19 4 230 2 8- φ19 5 255 2 8- φ22 6 280 2 8- φ22 8 345 27 2 8- φ22 10 405 362 2 12- φ25 12 485 381 2 12- φ25 14 535 2 12- φ29 16 595 35 2 16- φ29 18 635 2 16- φ32 20 700 635 2 20- φ32 24 815 2 20- φ35 26 785 711 2 36- φ22 28 835 762 43 2 40- φ22 30 885 813 43 2 44- φ22 32 940 864 2 48- φ22 34 1005 921 2 40- φ25 36 1055 972 2 44- φ25 压力等级公称尺寸法兰尺寸 (mm) Class NPS D D1D2b f n- φ d 环号K P E F R 300 1/2 95 2 4- φ16 3/4 115 2 4- φ19 1 125 2 4- φ19 1-1/4 135 2 4- φ19 1-1/2 155 73 2 4- φ22 2 165 127 2 8- φ19 2-1/2 190 2 8- φ22 3 210 127 27 2 8- φ22 4 255 200 2 8- φ22 5 280 235 2 8- φ22 6 320 35 2 12- φ22 8 380 2 12- φ25 10 445 2 16- φ29 12 520 381 2 16- φ32 14 585 2 20- φ32 16 650 2 20- φ35 18 710 2 24- φ35 20 775 62 2 24- φ35 24 915 2 24- φ41 26 865 737 2 32- φ35 28 920 787 2 36- φ35 30 990 845 2 36- φ38 32 1055 902 2 32- φ41 34 1110 953 2 36- φ41 36 1170 1089 1010 2 32- φ44 压力等级公称尺寸法兰尺寸 (mm) Class NPS D D1D2b f n- φ d 环号K P E F R 600 1/2 95 7 4- φ16 R11 51 3/4 115 7 4- φ19 R13 1 125 7 4- φ19 R16 70 1-1/4 135 7 4- φ19 R18 1-1/155 73 7 4- φR20 2 22 2 165 127 7 8- φ19 R23 108 2-1/2 190 7 8- φ22 R26 127 3 210 127 7 8- φ22 R31 146 4 275 7 8- φ25 R37 175 5 330 7 8- φ29 R41 210 6 355 7 12- φ29 R45 241 8 420 7 12- φ32...
