聚乙烯丙纶复合防水卷材屋面工程施工设计方案

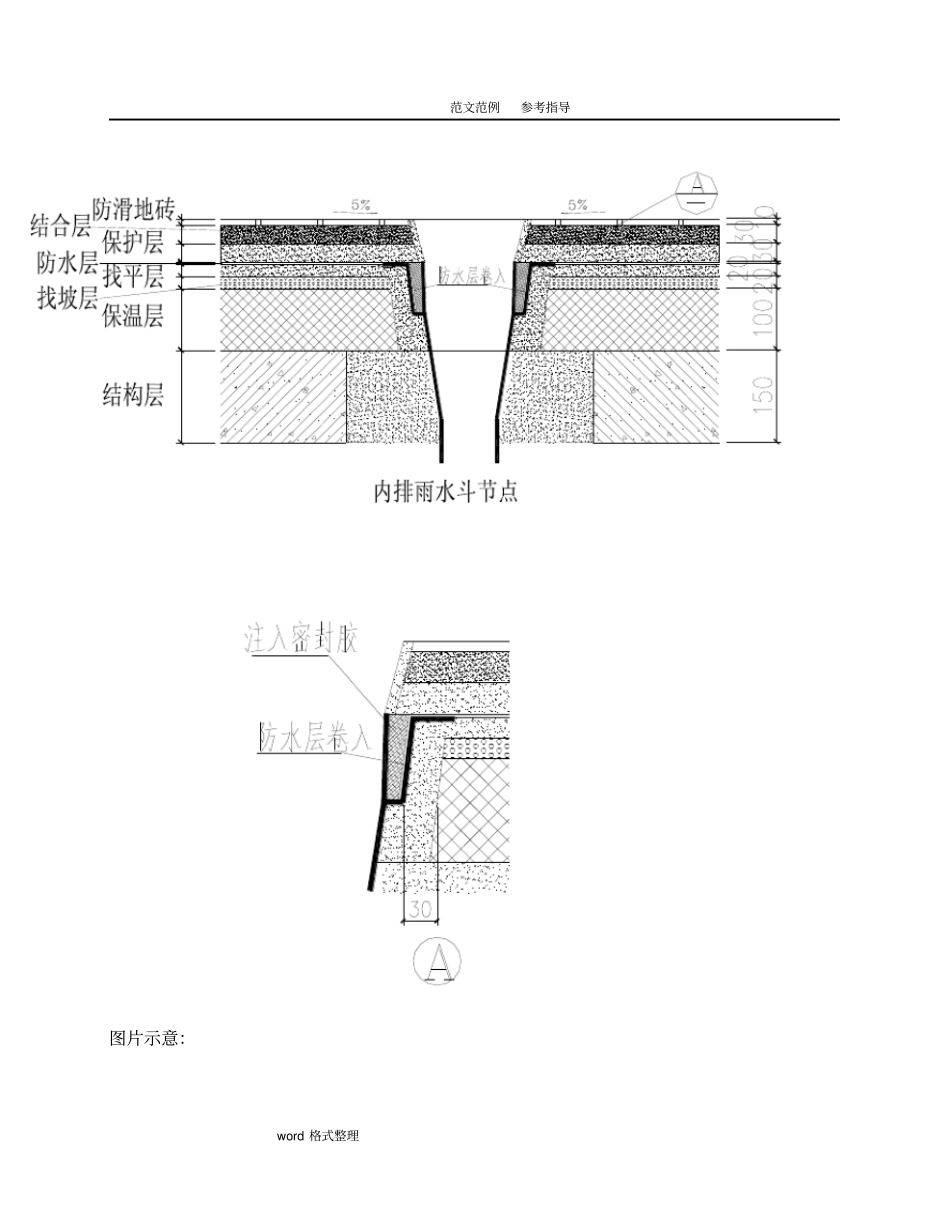

WORP 文档下载可编辑专业技术资料【1】聚乙烯丙纶复合防水卷材屋面施工方案【2】3.1.1 屋面工程量统计：按做法分类材料名称屋面一屋面二屋面三保温板（ m3）220 （100mm厚）20 40 水泥（ t）强度等级 32.5 365 砂子中（ m3）180 粗（ m3）0.5 聚乙烯丙纶复合防水卷材（m2）6840 无纺布（ m2）3420 φ1 镀锌钢丝网（网孔35-30 ）（ m2）80 粉煤灰（ m3）40 页岩陶粒（ m3）640 【3】3.1.2 技术准备：3.2.1.2 审图：由项目总工程师组织，项目技术员、与设备专业、水专业、幕墙公司等相关专业技术人员进行图纸会审，针对各专业提出的问题，进行汇总。与设计院、业主进行协商，把问题在施工前处理完。3.1.2.2 屋面做法：屋面做法一：主要施工部位为十五层内4-5/D-E 、11-12/D-E 轴处花园，十五层顶屋面。具体做法如下：1. 8～10 厚防滑地砖范文范例参考指导word 格式整理2. 30 厚 1：3 干硬性水泥砂浆结合层3. 30 厚 1:3 厚水泥砂浆保护层4. 干铺无纺布隔离层5. 两道聚乙烯丙纶复合防水卷材6. 20 厚 1：3 水泥砂浆找平层7. 最薄处 20 厚 1：0.2：3.5 水泥粉煤灰页岩陶粒找2％坡8. 100 厚挤塑聚苯板9. 现浇钢筋混凝土屋面板屋面做法二，主要的施工部位为三层南侧屋面、五层南侧A-B 轴间小屋面。具体做法如下：1. 8～10 厚防滑地砖2.3 0 厚 1：3 干硬性水泥砂浆结合层3. 20 厚 1:3 厚水泥砂浆保护层4. 干铺无纺布隔离层5. 两道聚乙烯丙纶复合防水卷材6. 20 厚 1：3 水泥砂浆找平层7. 最薄处 20 厚 1：0.2：3.5 水泥粉煤灰页岩陶粒找2％坡8. 70 厚挤塑聚苯板9. 现浇钢筋混凝土屋面板屋面做法三，主要施工部位为十四层北侧悬挑部屋面，机房层顶部屋面。具体做法如下：1. 30 厚 1:3 厚水泥砂浆饱和层，每1m 见方设分格缝，缝宽10，缝内填塑料分格条，水泥砂浆保护层内配φ 1 镀锌钢丝网，每块958*961 网孔 25-30 。2.干铺无纺布隔离层3. 两道聚乙烯丙纶复合防水卷材4.20 厚 1：3 水泥砂浆找平层5.最薄处 30 厚 1：0.2：3.5 水泥粉煤灰页岩陶粒找2％坡6.70 厚挤塑聚苯板7.现浇钢筋混凝土屋面板3.1.2.2 节点深化设计：根据本工程屋面排水特点，绘制相关节点：本工程十五层顶屋面采用内排雨水，内排雨水斗节点如图：范文范例参考指导word 格式整理图片示意：范文范例参考指导word 格式整理顶层屋面采用外排雨水，外排雨水斗节点如下：3.1.3 材料及要...
