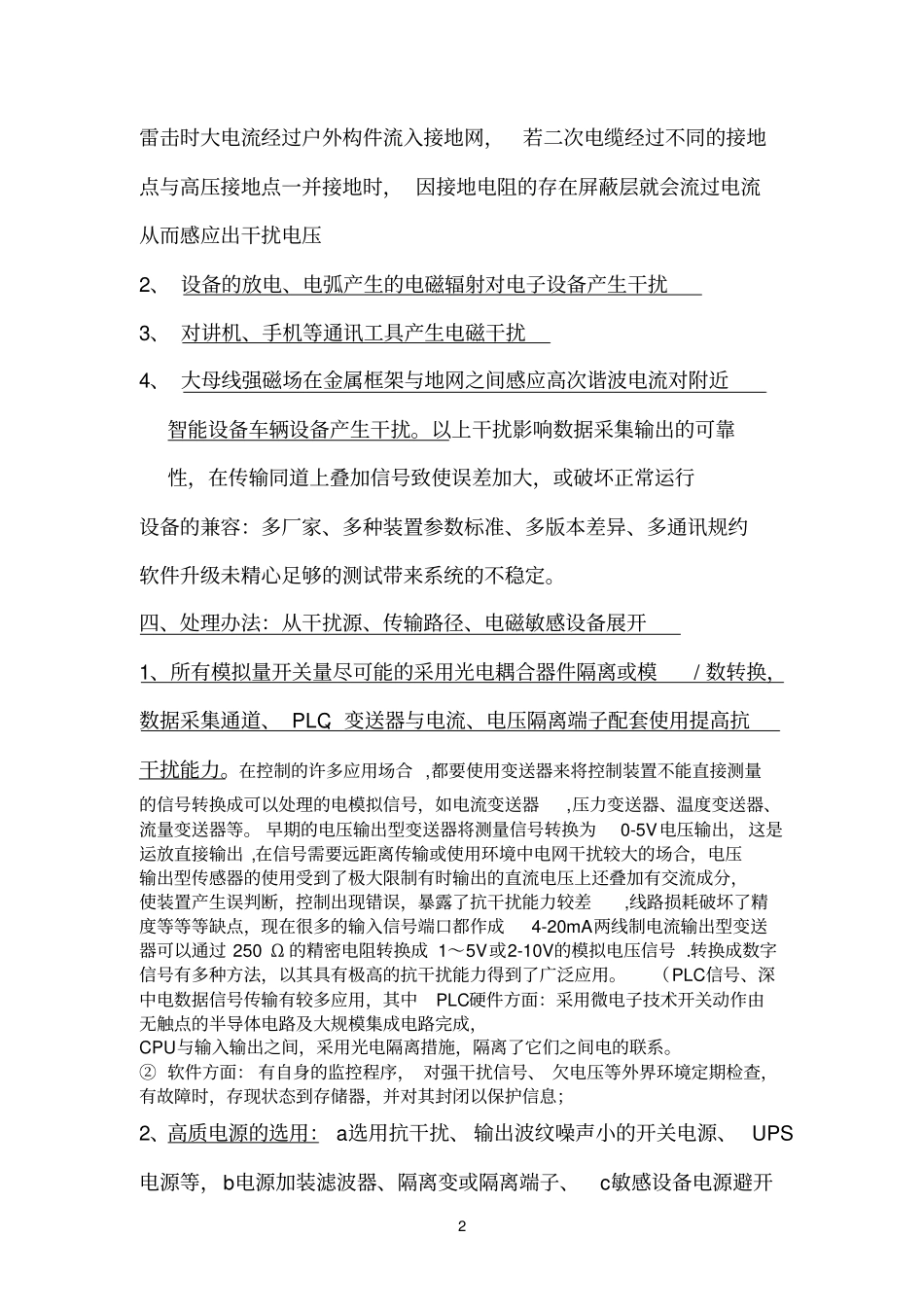

1 八月讲义内容：自动化抗干扰技术讲课人：李胜一、系统结构：1、系统主要由上层网络的二台计算机为核心做为主控层，以二台总线式通讯管理器为核心的通讯管理层通过用屏蔽双绞线（10KV 总配）或光纤（炭素站10KV分配）将现场控制层微机继电保护装置、监控装置、 PLC 等智能装置与主控层二台监控主机以数字通讯方式连接起来。实现数据的统一管理、监控、规约转换功能。二、存在问题：1、通讯中断、出错，典型的是调度104子站、SEL551等，数据出现死机不刷新，重新断电后恢复2、 DH＋通讯信号误报， 油风冷、循环水等出现与现场实际不符的短暂信号后或恢复或需退出子站后恢复3、实际并未操作开关量无故变位4、变送器采集转换的电流、温度等信号的突变，误传5、大量事件重复报造成判断错误三、原因分析：电磁干扰： 1、系统环境恶劣，特别是高强度电流磁场造成的电磁干扰异常强烈，尤其是冶金行业通过二极管整流的同时高压脉冲信号产生大量高次谐波形成严重的干扰。2、变压器投切时的励磁涌流以及断路器设备的投切产生高频干扰3、电网系统故障造成地网电位的增高从而在二次电缆中产生干扰2 雷击时大电流经过户外构件流入接地网，若二次电缆经过不同的接地点与高压接地点一并接地时， 因接地电阻的存在屏蔽层就会流过电流从而感应出干扰电压2、 设备的放电、电弧产生的电磁辐射对电子设备产生干扰3、 对讲机、手机等通讯工具产生电磁干扰4、 大母线强磁场在金属框架与地网之间感应高次谐波电流对附近智能设备车辆设备产生干扰。以上干扰影响数据采集输出的可靠性，在传输同道上叠加信号致使误差加大，或破坏正常运行设备的兼容：多厂家、多种装置参数标准、多版本差异、多通讯规约软件升级未精心足够的测试带来系统的不稳定。四、处理办法：从干扰源、传输路径、电磁敏感设备展开1、所有模拟量开关量尽可能的采用光电耦合器件隔离或模/ 数转换，数据采集通道、 PLC、变送器与电流、电压隔离端子配套使用提高抗干扰能力。在控制的许多应用场合 ,都要使用变送器来将控制装置不能直接测量的信号转换成可以处理的电模拟信号，如电流变送器,压力变送器、温度变送器、流量变送器等。 早期的电压输出型变送器将测量信号转换为0-5V电压输出，这是运放直接输出 ,在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了极大限制有时输出的直流电压上还叠加有交流成分，使装置产生误判断，控制出现错误，暴露了抗干...
