建筑物沉降观测作业指导细则

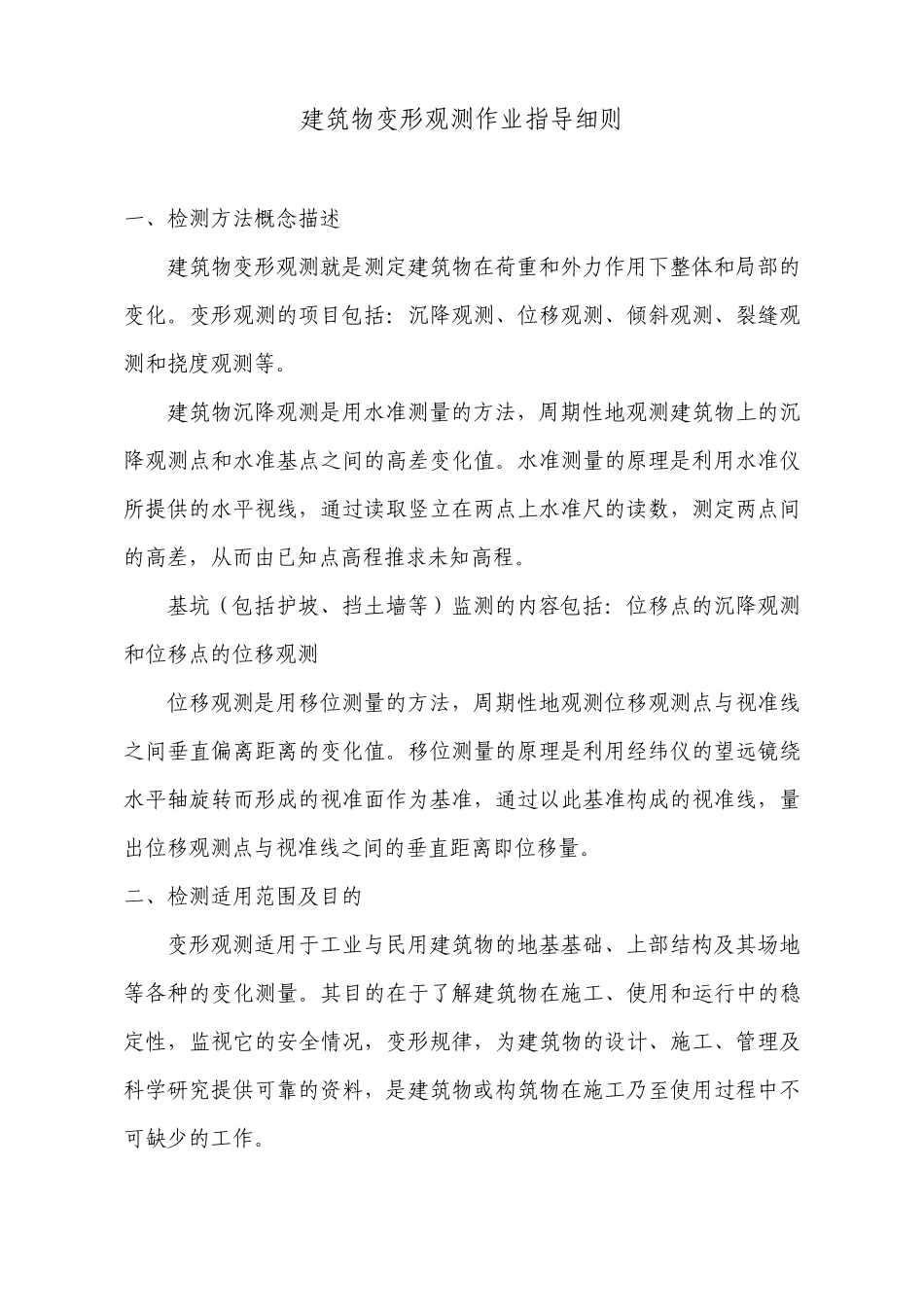

建筑物变形观测作业指导细则 一、检测方法概念描述 建筑物变形观测就是测定建筑物在荷重和外力作用下整体和局部的变化。变形观测的项目包括：沉降观测、位移观测、倾斜观测、裂缝观测和挠度观测等。 建筑物沉降观测是用水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值。水准测量的原理是利用水准仪所提供的水平视线，通过读取竖立在两点上水准尺的读数，测定两点间的高差，从而由已知点高程推求未知高程。 基坑（包括护坡、挡土墙等）监测的内容包括：位移点的沉降观测和位移点的位移观测 位移观测是用移位测量的方法，周期性地观测位移观测点与视准线之间垂直偏离距离的变化值。移位测量的原理是利用经纬仪的望远镜绕水平轴旋转而形成的视准面作为基准，通过以此基准构成的视准线，量出位移观测点与视准线之间的垂直距离即位移量。 二、检测适用范围及目的 变形观测适用于工业与民用建筑物的地基基础、上部结构及其场地等各种的变化测量。其目的在于了解建筑物在施工、使用和运行中的稳定性，监视它的安全情况，变形规律，为建筑物的设计、施工、管理及科学研究提供可靠的资料，是建筑物或构筑物在施工乃至使用过程中不可缺少的工作。 三、检测设备要求 变形观测的仪器设备应通过计量部门检定合格后方可使用。 沉降观测的设备要求： 1.精密水准仪(S1或S05级) 2.高精度铟合金水准尺 基坑监测的设备要求： 1.电子经纬仪（J05—J2） 2.钢直尺 四、检测操作流程 检测操作流程见下页。 五、检测过程中重要操作事项 ㈠.变形观测前期工作 1.建筑物的变形观测是一项较长期的系统的检测工作,变形观测前,根据变形观测计划（在测工程目录）选定变形观测工程。 2.向设备保管人领取设备并填好设备领用记录，检查仪器设备及其附属设施的技术状态是否符合要求，不符合应检查原因并报告中心领导进行处臵，待各项要求符合后方可进行使用。 3.准备好变形观测原始记录表格。 ㈡.变形观测过程中的控制 建筑物变形观测是以精密测量方法，测定建筑物的变形，为工程的勘探、设计、施工、使用服务。建筑物的变形观测，必须严格按规范和设计要求精心操作，严格把关，做好变形观测检测工作。 检测操作流程图 接受检测委托（签订合同） 变形观测计划 （在测工程目录） 检测前工作准备 检测数据 记录及计算 现场按作业指导书 进行现场检测 仪器归还中心 检测完毕后收好 仪器并对仪器保养 仪器放臵工地 交...
