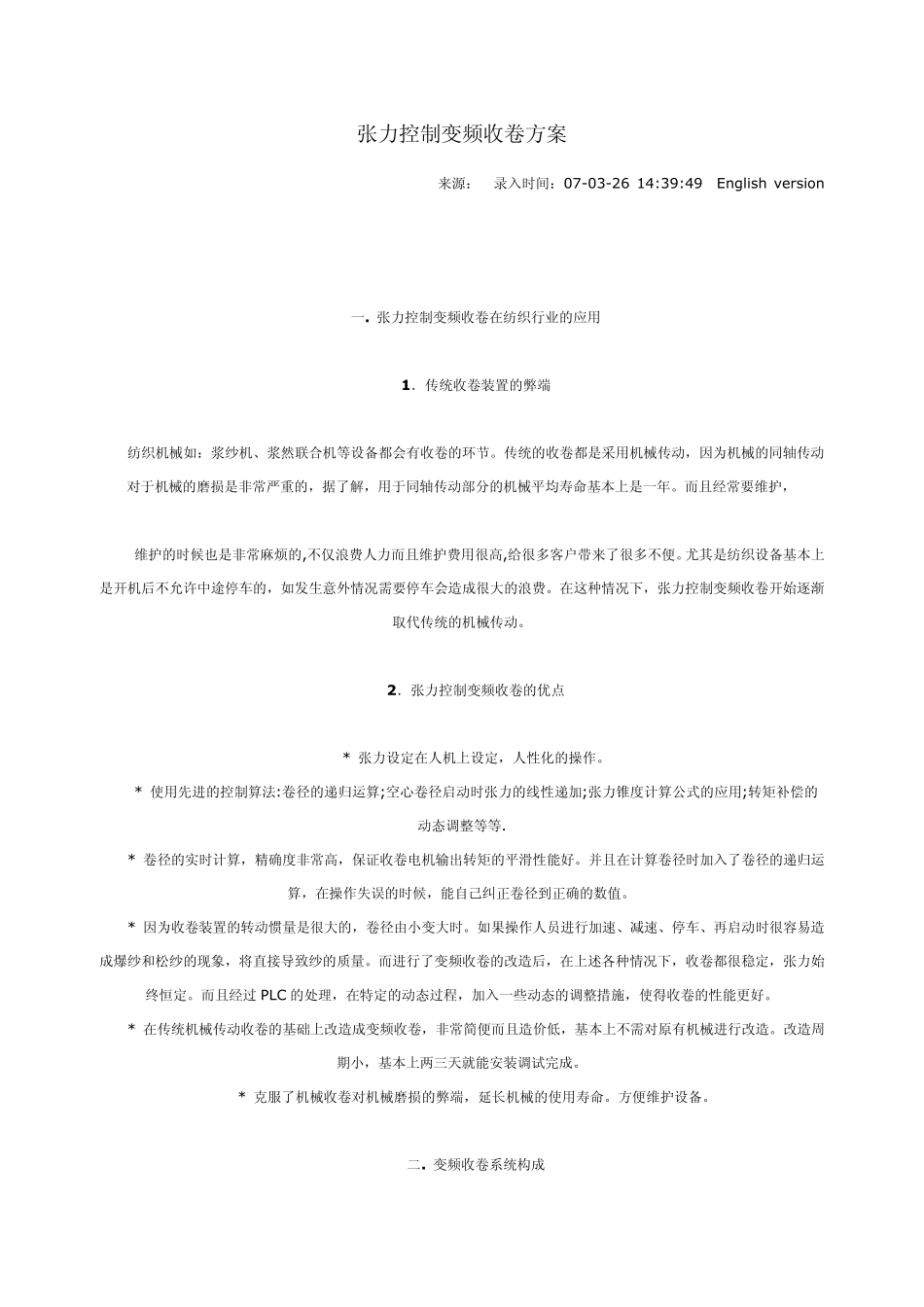

张力控制变频收卷方案

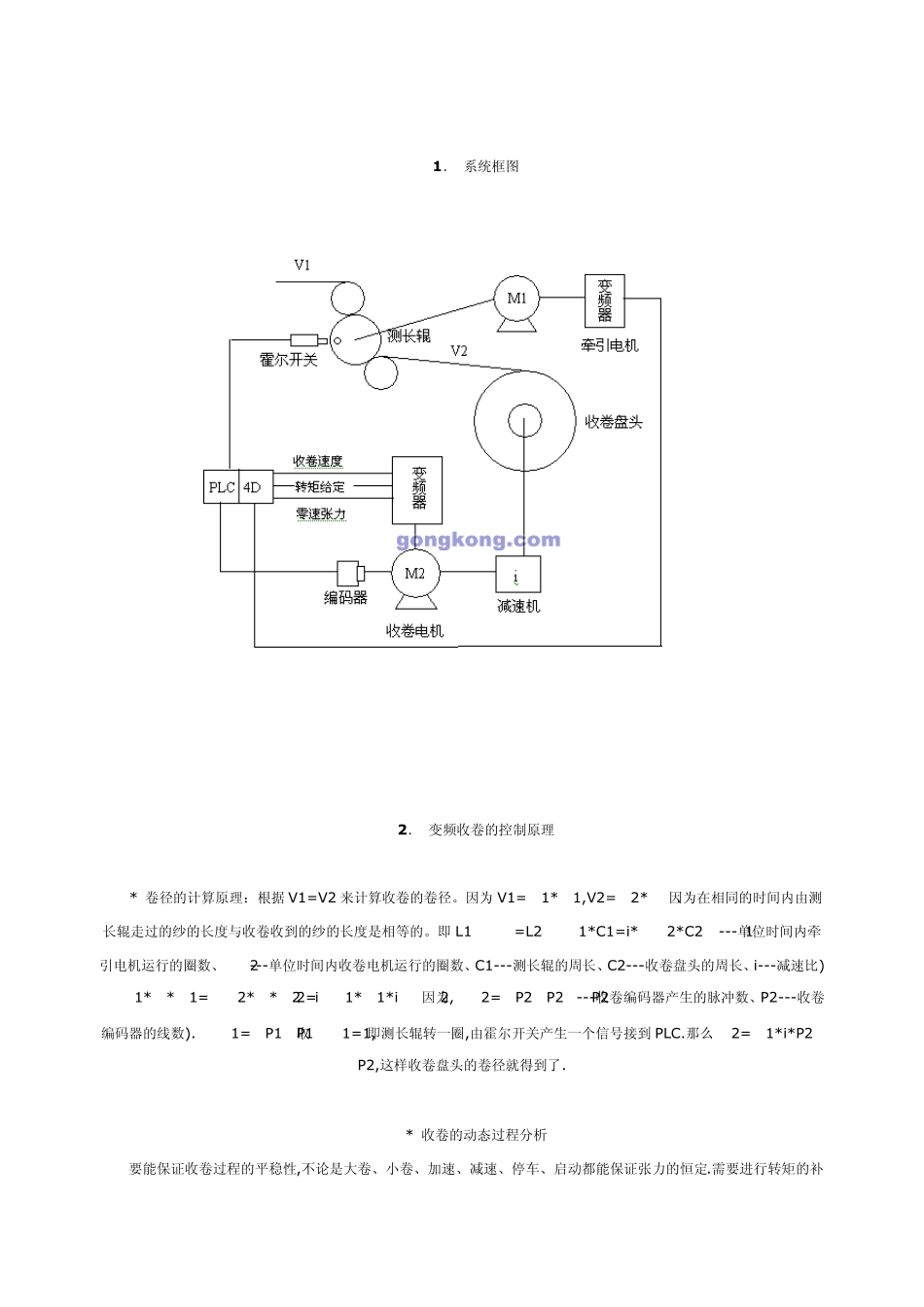

张力控制变频收卷方案 来源： 录入时间：07-03-26 14:39:49 English version 一. 张力控制变频收卷在纺织行业的应用 1．传统收卷装置的弊端 纺织机械如：浆纱机、浆然联合机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年。而且经常要维护， 维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给很多客户带来了很多不便。尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动。 2．张力控制变频收卷的优点 * 张力设定在人机上设定，人性化的操作。 * 使用先进的控制算法:卷径的递归运算;空心卷径启动时张力的线性递加;张力锥度计算公式的应用;转矩补偿的动态调整等等. * 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。 * 因为收卷装置的转动惯量是很大的，卷径由小变大时。如果操作人员进行加速、减速、停车、再启动时很容易造成爆纱和松纱的现象，将直接导致纱的质量。而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒定。而且经过 PLC 的处理，在特定的动态过程，加入一些动态的调整措施，使得收卷的性能更好。 * 在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本上不需对原有机械进行改造。改造周期小，基本上两三天就能安装调试完成。 * 克服了机械收卷对机械磨损的弊端，延长机械的使用寿命。方便维护设备。 二. 变频收卷系统构成 1． 系统框图 2． 变频收卷的控制原理 * 卷径的计算原理：根据V1=V2 来计算收卷的卷径。因为V1=ω1*R1, V2=ω2*Rx.因为在相同的时间内由测长辊走过的纱的长度与收卷收到的纱的长度是相等的。即L1/Δt=L2/Δt Δn1*C1=i*Δn2*C2(Δn1---单位时间内牵引电机运行的圈数、Δn2---单位时间内收卷电机运行的圈数、C1---测长辊的周长、C2---收卷盘头的周长、i---减速比) Δn1*π*D1=Δn2*π*D2/i D2=Δn1*D1*i/Δn2,因为Δn2=ΔP2/P2(ΔP2---收卷编码器产生的脉冲数、P2---收卷编码器的线数). Δn1=ΔP1/P1取 Δn1=1,即测长辊转一圈,由霍尔开关产生一个信号接到PLC.那么 D2=D1*i*P2/ΔP2,这样收卷盘头...
