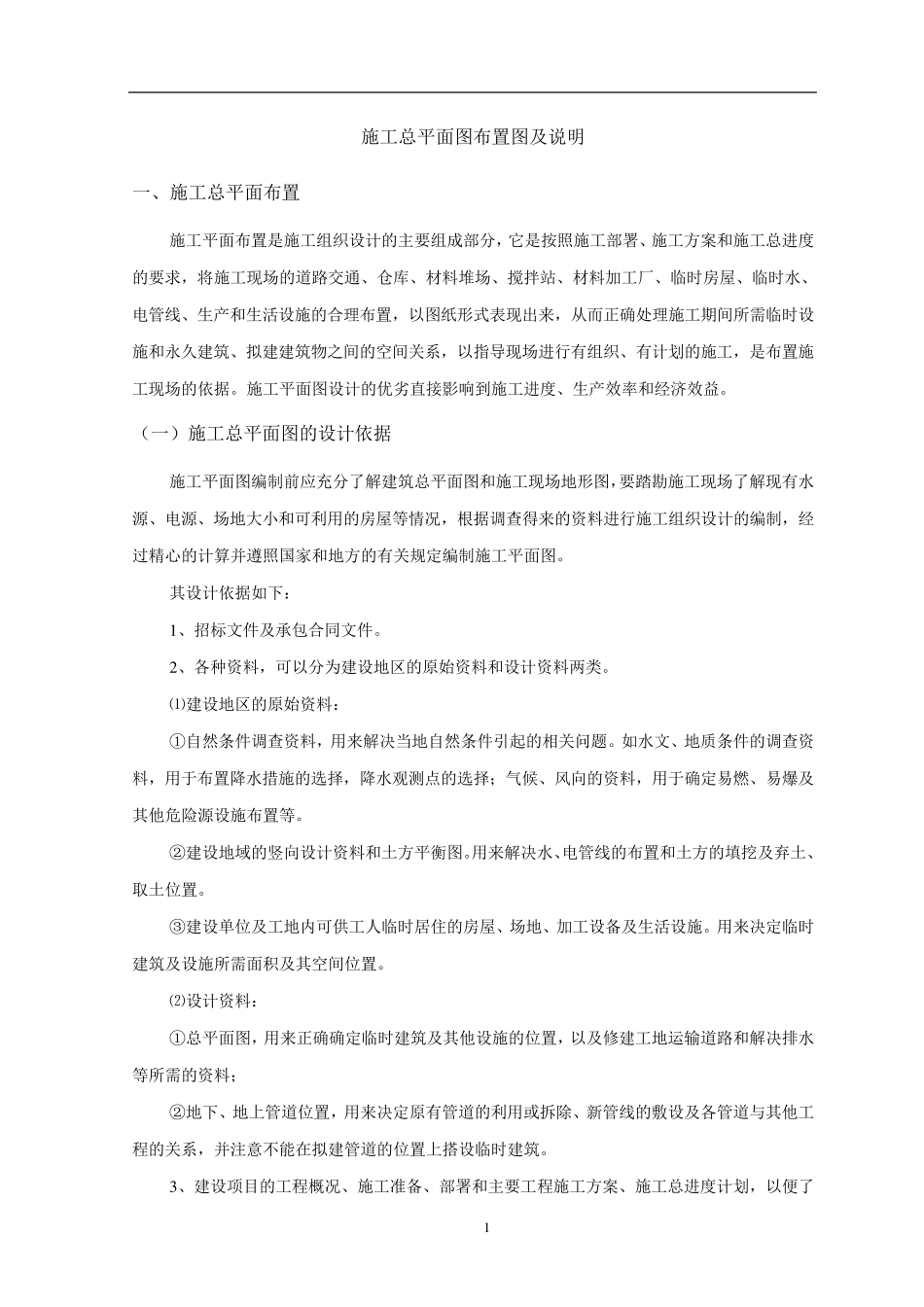

施工总平面图布置图及说明

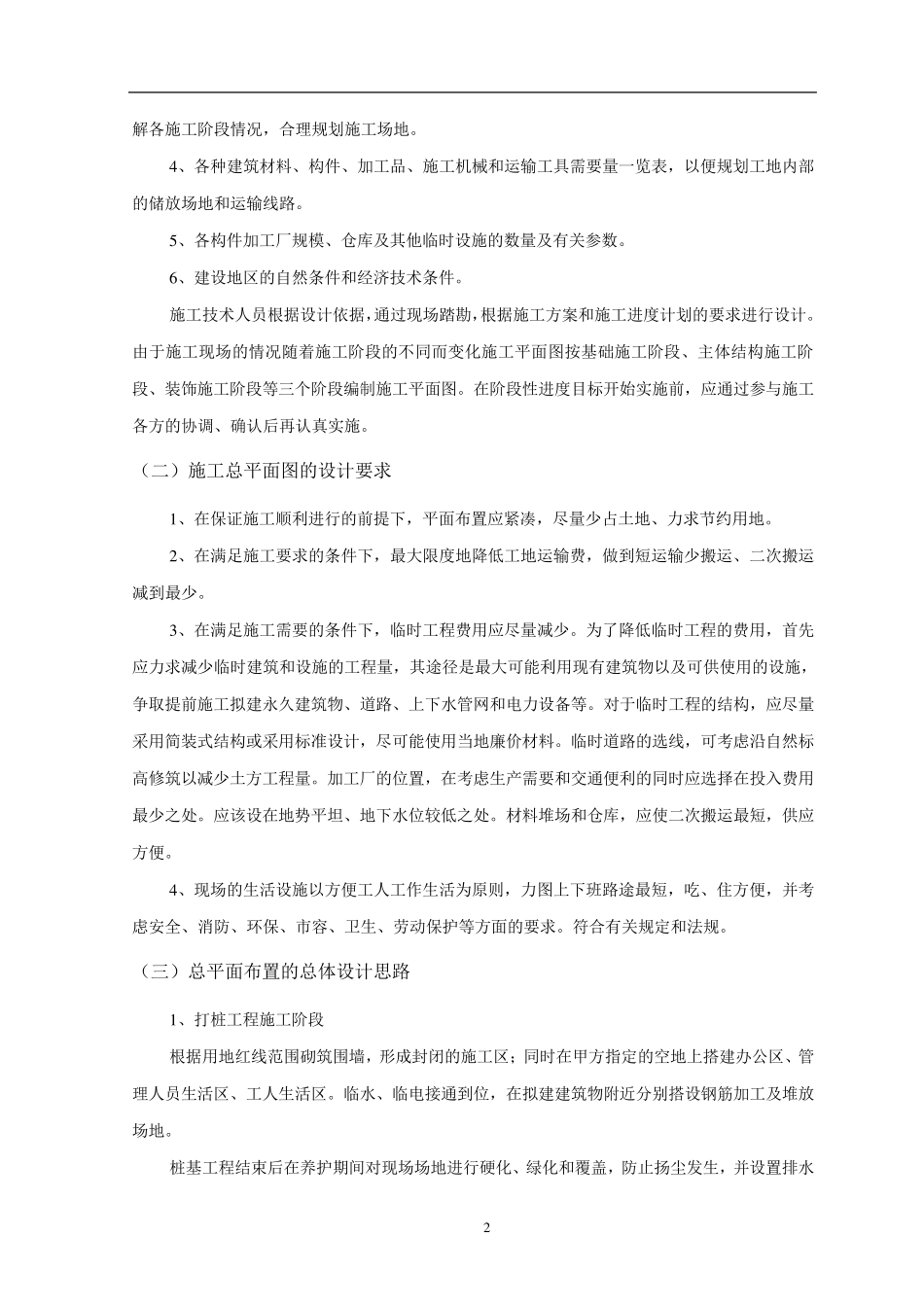

1 施工总平面图布置图及说明 一、施工总平面布置 施工平面布置是施工组织设计的主要组成部分，它是按照施工部署、施工方案和施工总进度的要求，将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置，以图纸形式表现出来，从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系，以指导现场进行有组织、有计划的施工，是布置施工现场的依据。施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。 （一）施工总平面图的设计依据 施工平面图编制前应充分了解建筑总平面图和施工现场地形图，要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况，根据调查得来的资料进行施工组织设计的编制，经过精心的计算并遵照国家和地方的有关规定编制施工平面图。 其设计依据如下： 1 、招标文件及承包合同文件。 2 、各种资料，可以分为建设地区的原始资料和设计资料两类。 ⑴建设地区的原始资料： ①自然条件调查资料，用来解决当地自然条件引起的相关问题。如水文、地质条件的调查资料，用于布置降水措施的选择，降水观测点的选择；气候、风向的资料，用于确定易燃、易爆及其他危险源设施布置等。 ②建设地域的竖向设计资料和土方平衡图。用来解决水、电管线的布置和土方的填挖及弃土、取土位置。 ③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。用来决定临时建筑及设施所需面积及其空间位置。 ⑵设计资料： ①总平面图，用来正确确定临时建筑及其他设施的位置，以及修建工地运输道路和解决排水等所需的资料； ②地下、地上管道位置，用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系，并注意不能在拟建管道的位置上搭设临时建筑。 3 、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划，以便了 2 解各施工阶段情况，合理规划施工场地。 4 、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 5 、各构件加工厂规模、仓库及其他临时设施的数量及有关参数。 6 、建设地区的自然条件和经济技术条件。 施工技术人员根据设计依据，通过现场踏勘，根据施工方案和施工进度计划的要求进行设计。由于施工现场的情况随着施工阶段的不同而变化施工平面图按基础施工阶段、主体结构施工阶段、装饰施工阶段等三个...
