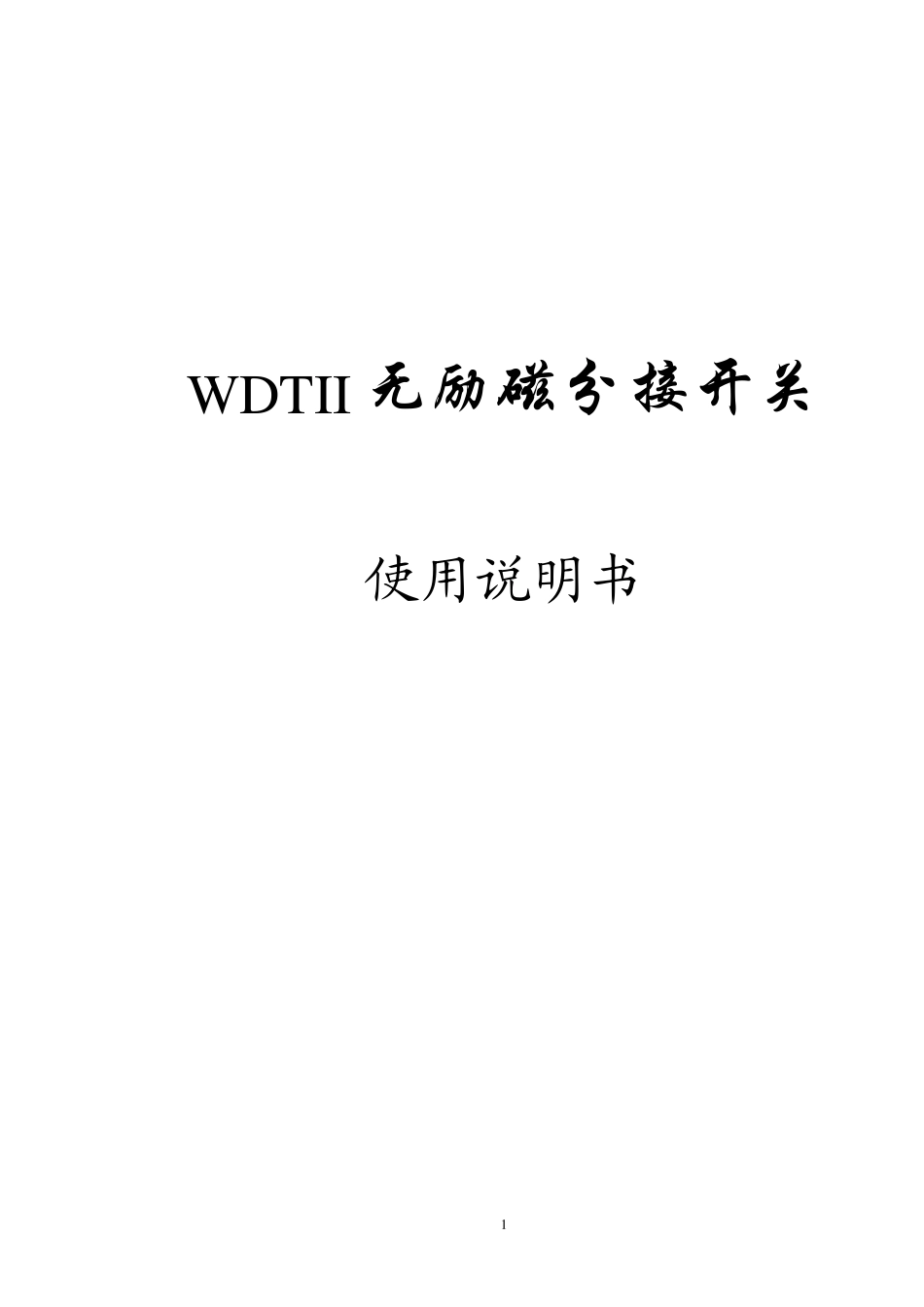

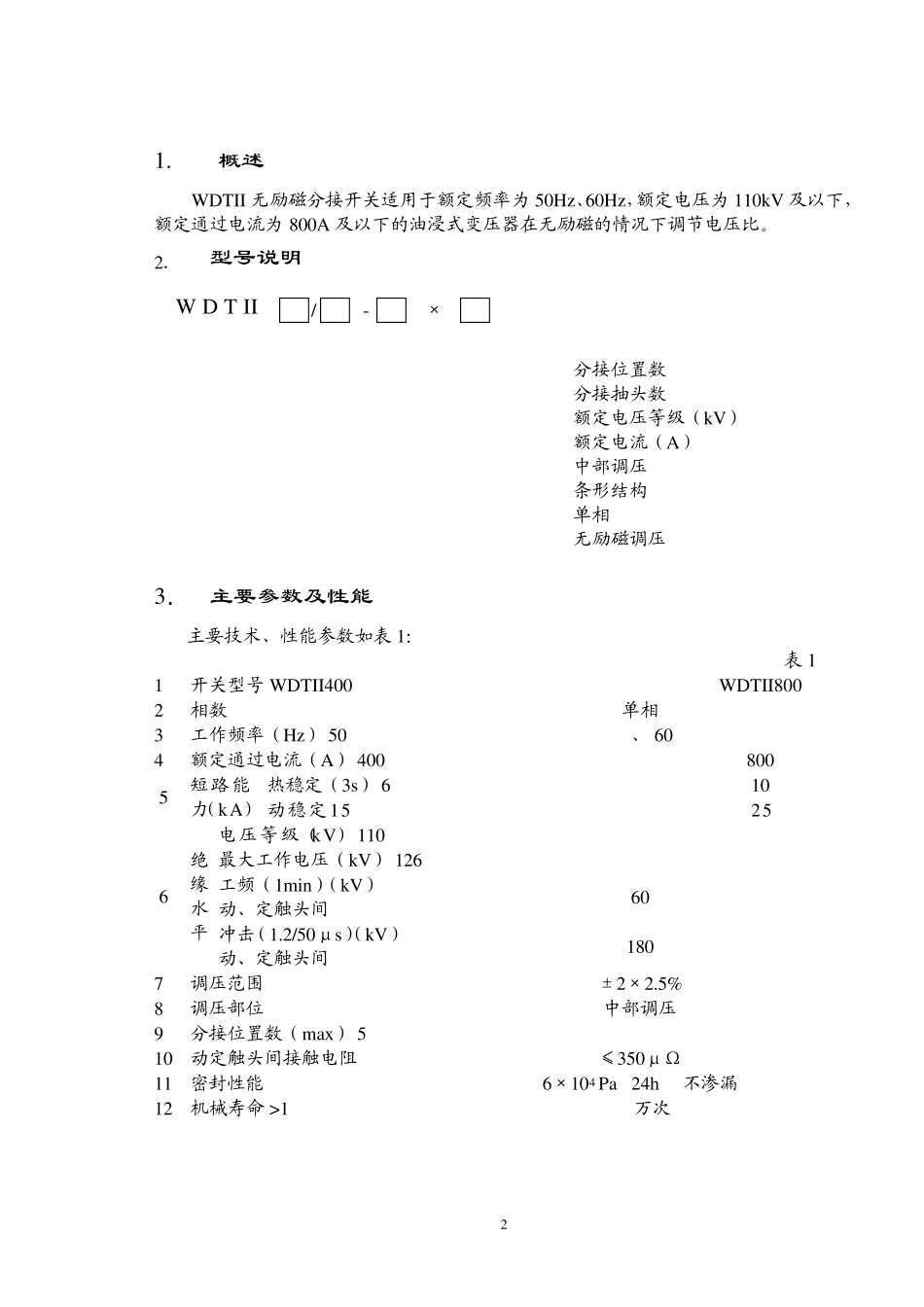

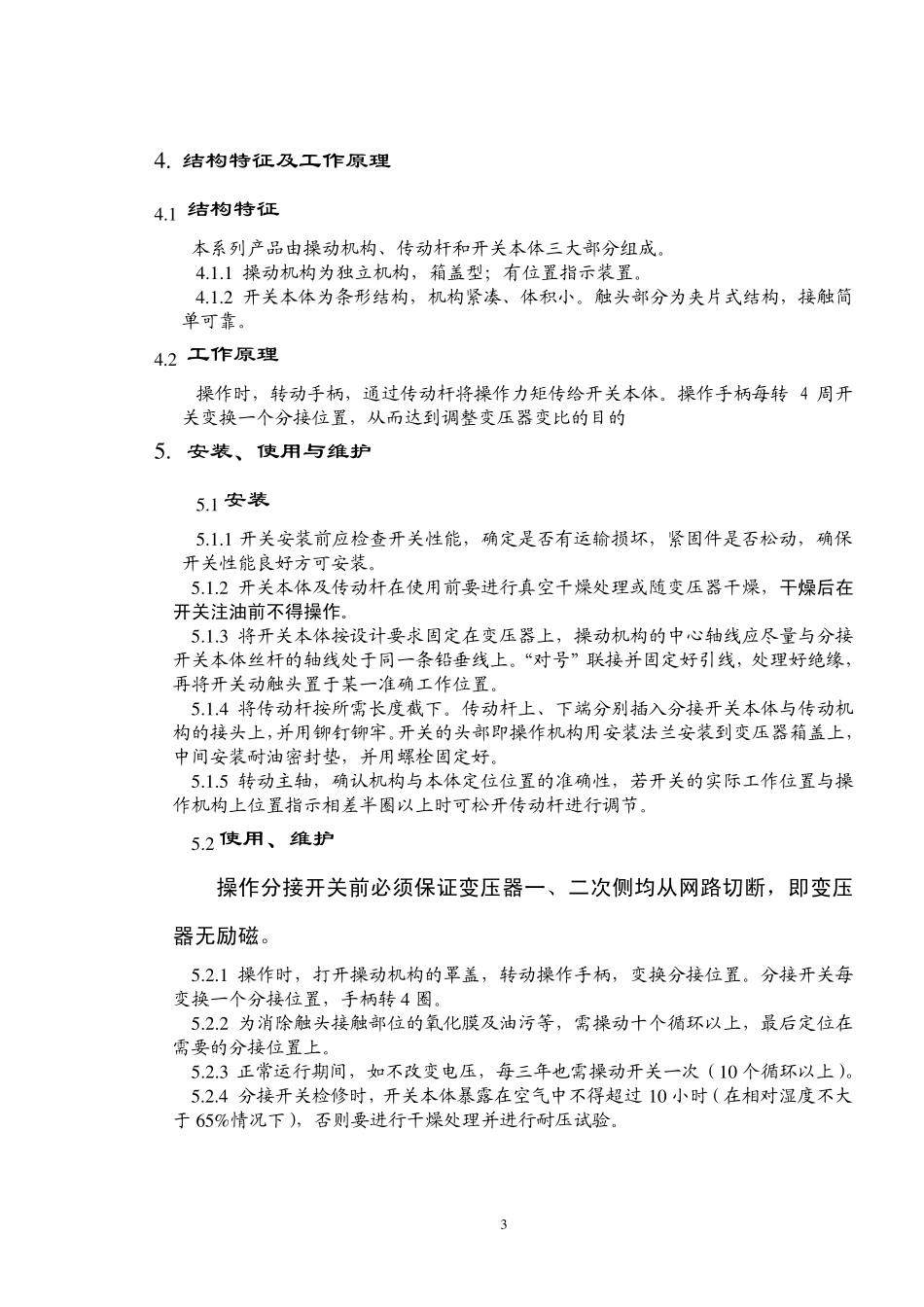

W DTII 无 励 磁 分 接 开 关 使用说明书 11. 概述 WDTII 无励磁分接开关适用于额定频率为50Hz、60Hz，额定电压为110kV 及以下，额定通过电流为800A 及以下的油浸式变压器在无励磁的情况下调节电压比。 2． 型号说明 W D T II / - × 分接位置数 分接抽头数 额定电压等级（kV） 额定电流（A） 中部调压 条形结构 单相 无励磁调压 3． 主要参数及性能 主要技术、性能参数如表 1： 表 1 1 开关型号 WDTII400 WDTII800 2 相数 单相 3 工作频率（Hz） 50 、 60 4 额定通过电流（A） 400 800 热稳定（3s） 6 10 5 短路能力（kA） 动稳定 15 25 电压等级（kV） 110 最大工作电压（kV） 126 工频（1min）（kV） 动、定触头间 60 6 绝缘水平 冲击（1.2/50μs）（kV）动、定触头间 180 7 调压范围 ±2×2.5% 8 调压部位 中部调压 9 分接位置数（max） 5 10 动定触头间接触电阻 ≤350μΩ 11 密封性能 6×104 Pa 24h 不渗漏 12 机械寿命 >1万次 24 . 结构特征及工作原理 4 .1 结构特征 本系列产品由操动机构、传动杆和开关本体三大部分组成。 4 .1 .1 操动机构为独立机构，箱盖型；有位置指示装置。 4 .1 .2 开关本体为条形结构，机构紧凑、体积小。触头部分为夹片式结构，接触简单可靠。 4 .2 工作原理 操作时，转动手柄，通过传动杆将操作力矩传给开关本体。操作手柄每转 4 周开关变换一个分接位置，从而达到调整变压器变比的目的 5 . 安装、使用与维护 5 .1 安装 5 .1 .1 开关安装前应检查开关性能，确定是否有运输损坏，紧固件是否松动，确保开关性能良好方可安装。 5 .1 .2 开关本体及传动杆在使用前要进行真空干燥处理或随变压器干燥，干燥后在开关注油前不得操作。 5 .1 .3 将开关本体按设计要求固定在变压器上，操动机构的中心轴线应尽量与分接开关本体丝杆的轴线处于同一条铅垂线上。“对号”联接并固定好引线，处理好绝缘，再将开关动触头置于某一准确工作位置。 5 .1 .4 将传动杆按所需长度截下。传动杆上、下端分别插入分接开关本体与传动机构的接头上，并用铆 钉 铆 牢 。开关的头部即 操作机构用安装法 兰 安装到变压器箱盖上，中间 安装耐 油 密 封 垫 ，并用螺 栓 固定好。 5 .1 .5 转动主 轴，确认 机构与本体定位位置的准确性，若 开关的实 际 工作位置与操作机构上...
