无线传感器网络报告——RSSI的测量及其与距离的关系

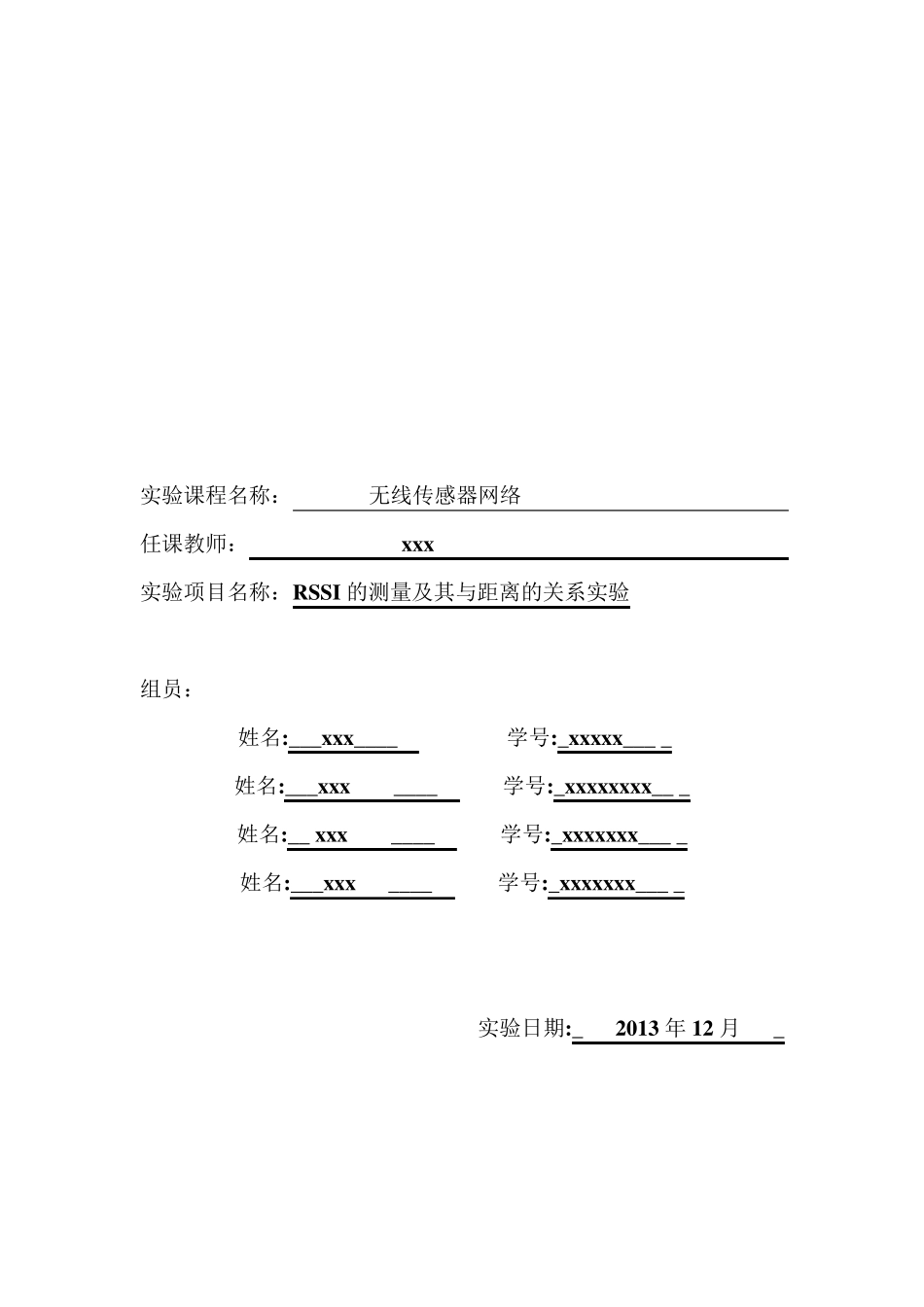

实验课程名称： 无线传感器网络 任课教师： xxx 实验项目名称：RSSI 的测量及其与距离的关系实验 组员： 姓名:___xxx____ 学号:_xxxxx___ _ 姓名:___xxx ____ 学号:_xxxxxxxx__ _ 姓名:__ xxx ____ 学号:_xxxxxxx___ _ 姓名:___xxx ____ 学号:_xxxxxxx___ _ 实验日期:_ 2013 年 12 月 _ RSSI 的 测 量 及 其 与距离的 关系 实验日期：201x 年x x 月 [姓名] [学号] xxx xxxxxxxx xxx xxxxxxxx xxx xxxxxxxx xxx xxxxxxxx 1.实 验 目 的  研究发送功率、传输距离、接收信号强度、环境四者之间的定量关系。  从实测数据中总结出无线信号随距离增加、环境变化而衰减的规律。  为了做定位积累一些数据。 2.实 验 原理 关于 RSS，可以先从自由空间传播模型(Free space propagation model)入手来分析，这里的自由空间模型是指无障碍物的远场情况，主要适用于卫星通信。 如下图，功率密度通量由下面等式给出： 为了达到准确测距的目的，我们希望减小随机小尺度衰减并提取出更加精确的大尺度衰减。RSSI 的测距方式虽然不像 TOA 和 TDOA 测距那样需要同步（TOA 与 TDOA 两种算法都是以时间为量测基础的技术，需要精准的同步和时钟，其中 TDOA 是利用相对时间的信息来达成测距，TOA 是以绝对时间的量测来估计距离），但其受多重路径衰减变量（Attenuation variance）的影响，需要做多重的测量和平均的动作，对系统造成额外的负担。 相对于以时间为基础的测距技术，RSS 则是属于以信号强度为量测基础的技术，它不需要精确的同步和参照时钟。然而 RSS 却易受多重路径衰减、遮蔽效应(Shadow ing effect)影响估计的准确度。除了单一技术的应用，亦可朝向整合其它技术的方向发展，如结合 TDOA与 RSS 等以提供较精准的测距。 对于课程使用的 CC2420 射频芯片，当监测到信道有数据时，将数据经过模/数转换后送入数字解调器中进行帧同步；如果同步就将数据填入接收缓冲区中，最后填充当前信道内的 RSSI（Receive Signal Strength Indicator，接收信号强度指示器）信息。 同时 CC2420 提供一个读取 RSSI 值的命令，我们可以调用该命令来得到当前信道的信号强度值，作为拟合与计算的依据。但我们更倾向于使用前述CC2420 在接收到数据包时，自动在数据包的倒数第二个字节里填充的当前接收数据包时 RSSI 值。 3.实 验 准备 3 .1 硬件器材清单与连...
