无链电牵引采煤机

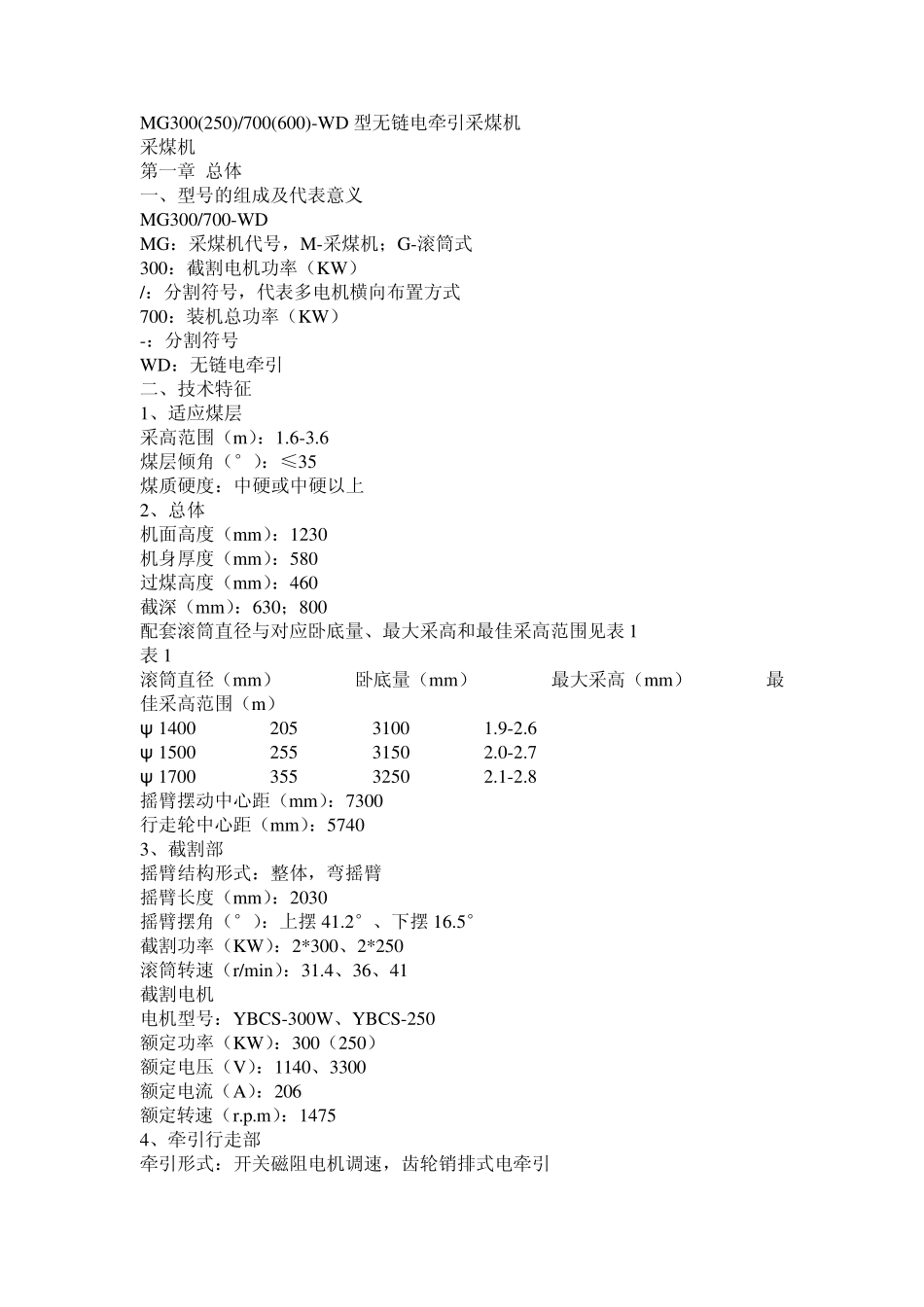

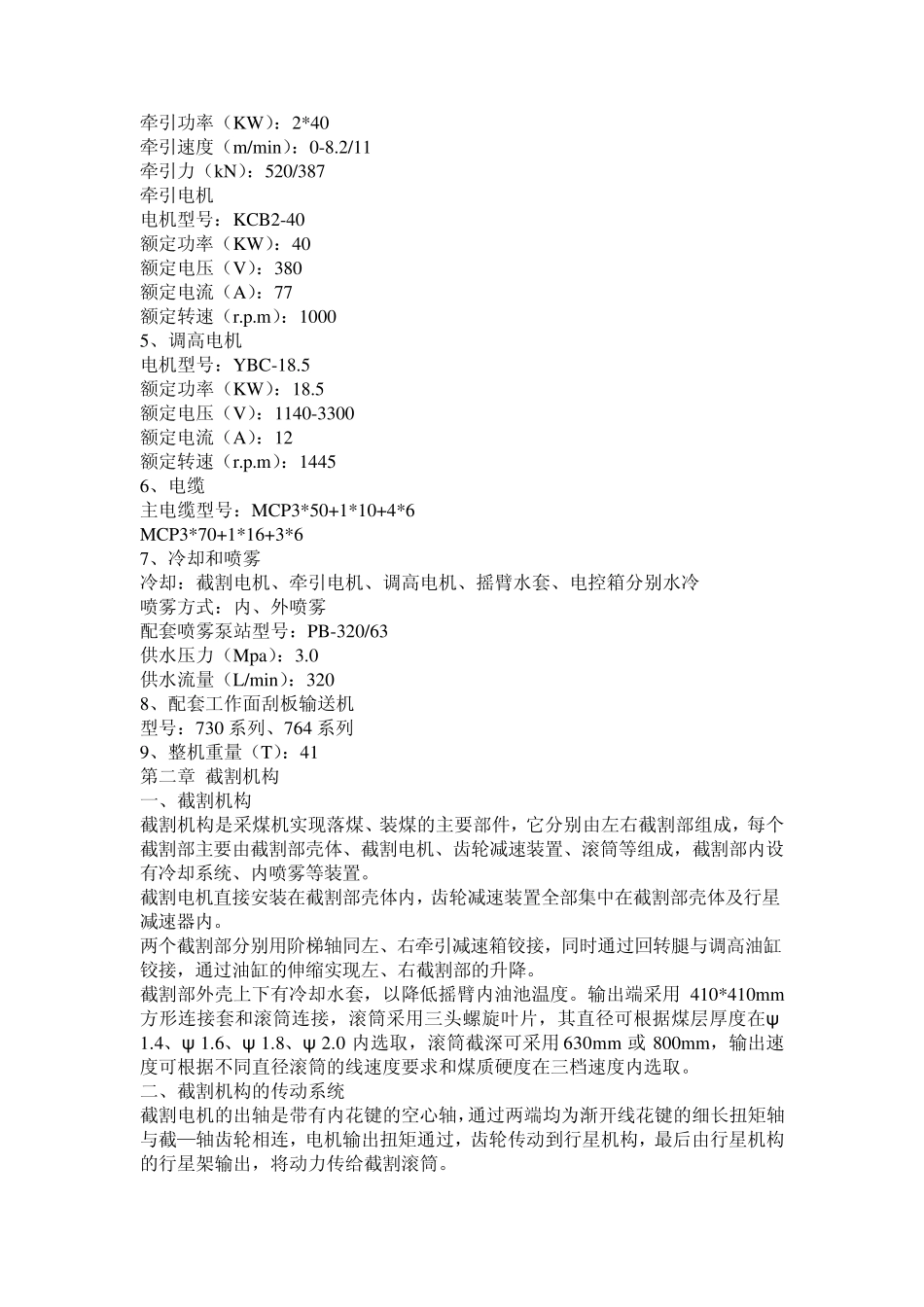

MG300(250)/700(600)-WD 型无链电牵引采煤机 采煤机 第一章 总体 一、型号的组成及代表意义 MG300/700-WD MG：采煤机代号，M-采煤机；G-滚筒式 300：截割电机功率（KW） /：分割符号，代表多电机横向布置方式 700：装机总功率（KW） -：分割符号 WD：无链电牵引 二、技术特征 1、适应煤层 采高范围（m）：1.6-3.6 煤层倾角（°）：≤35 煤质硬度：中硬或中硬以上 2、总体 机面高度（mm）：1230 机身厚度（mm）：580 过煤高度（mm）：460 截深（mm）：630；800 配套滚筒直径与对应卧底量、最大采高和最佳采高范围见表1 表1 滚筒直径（mm） 卧底量（mm） 最大采高（mm） 最佳采高范围（m） ψ 1400 205 3100 1.9-2.6 ψ 1500 255 3150 2.0-2.7 ψ 1700 355 3250 2.1-2.8 摇臂摆动中心距（mm）：7300 行走轮中心距（mm）：5740 3、截割部 摇臂结构形式：整体，弯摇臂 摇臂长度（mm）：2030 摇臂摆角（°）：上摆 41.2°、下摆 16.5° 截割功率（KW）：2*300、2*250 滚筒转速（r/min）：31.4、36、41 截割电机 电机型号：YBCS-300W、YBCS-250 额定功率（KW）：300（250） 额定电压（V）：1140、3300 额定电流（A）：206 额定转速（r.p.m）：1475 4、牵引行走部 牵引形式：开关磁阻电机调速，齿轮销排式电牵引 牵引功率（KW）：2*40 牵引速度（m/min）：0-8.2/11 牵引力（kN）：520/387 牵引电机 电机型号：KCB2-40 额定功率（KW）：40 额定电压（V）：380 额定电流（A）：77 额定转速（r.p.m）：1000 5、调高电机 电机型号：YBC-18.5 额定功率（KW）：18.5 额定电压（V）：1140-3300 额定电流（A）：12 额定转速（r.p.m）：1445 6、电缆 主电缆型号：MCP3*50+1*10+4*6 MCP3*70+1*16+3*6 7、冷却和喷雾 冷却：截割电机、牵引电机、调高电机、摇臂水套、电控箱分别水冷 喷雾方式：内、外喷雾 配套喷雾泵站型号：PB-320/63 供水压力（Mpa）：3.0 供水流量（L/min）：320 8、配套工作面刮板输送机 型号：730 系列、764 系列 9、整机重量（T）：41 第二章 截割机构 一、截割机构 截割机构是采煤机实现落煤、装煤的主要部件，它分别由左右截割部组成，每个截割部主要由截割部壳体、截割电机、齿轮减速装置、滚筒等组成，截割部内设有冷却系统、内喷雾等装置。 截割电机直接安装在截割部壳体内，齿轮减速装置全部集中在截割部壳体及行星减速器内。 两个截割...
