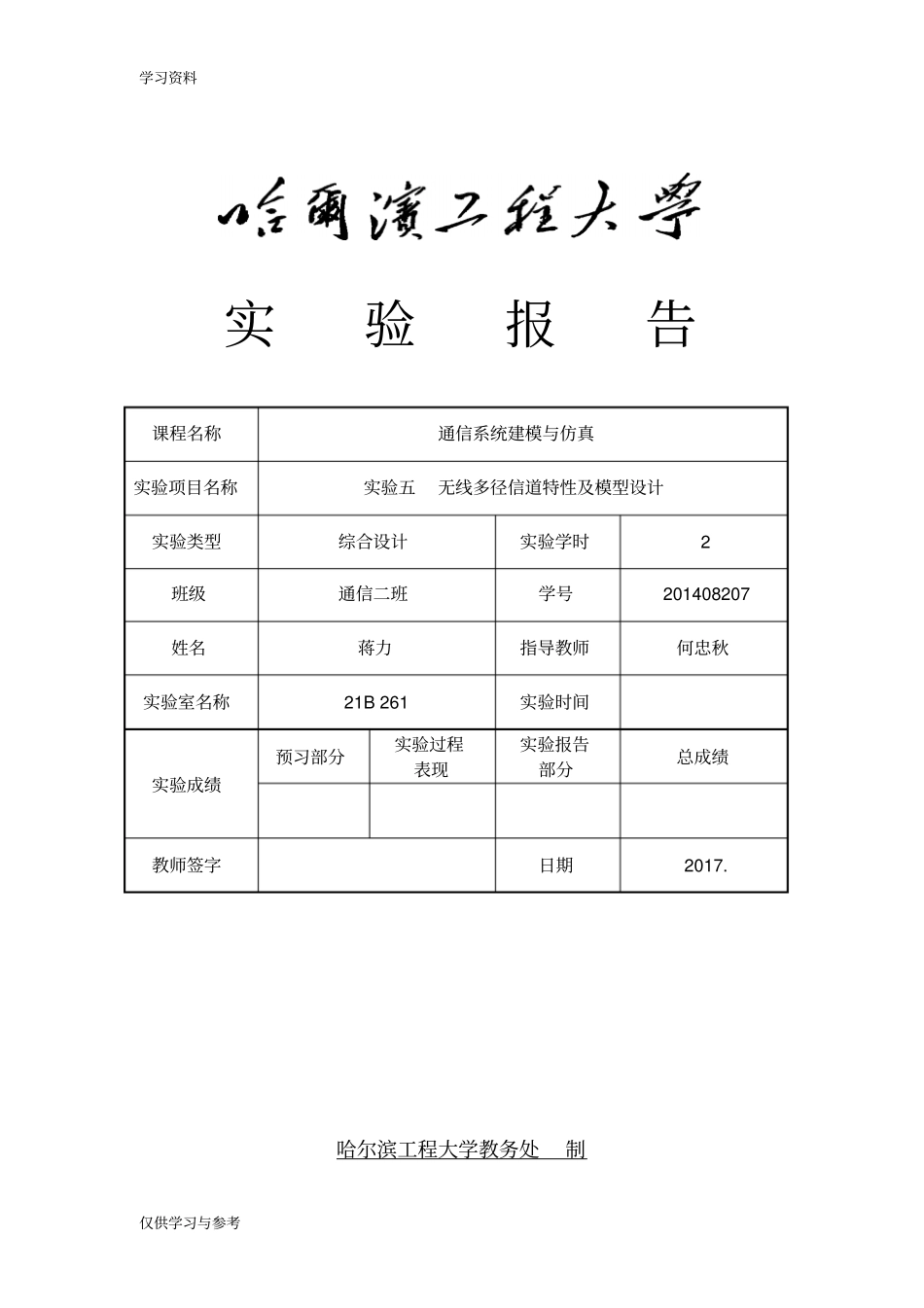

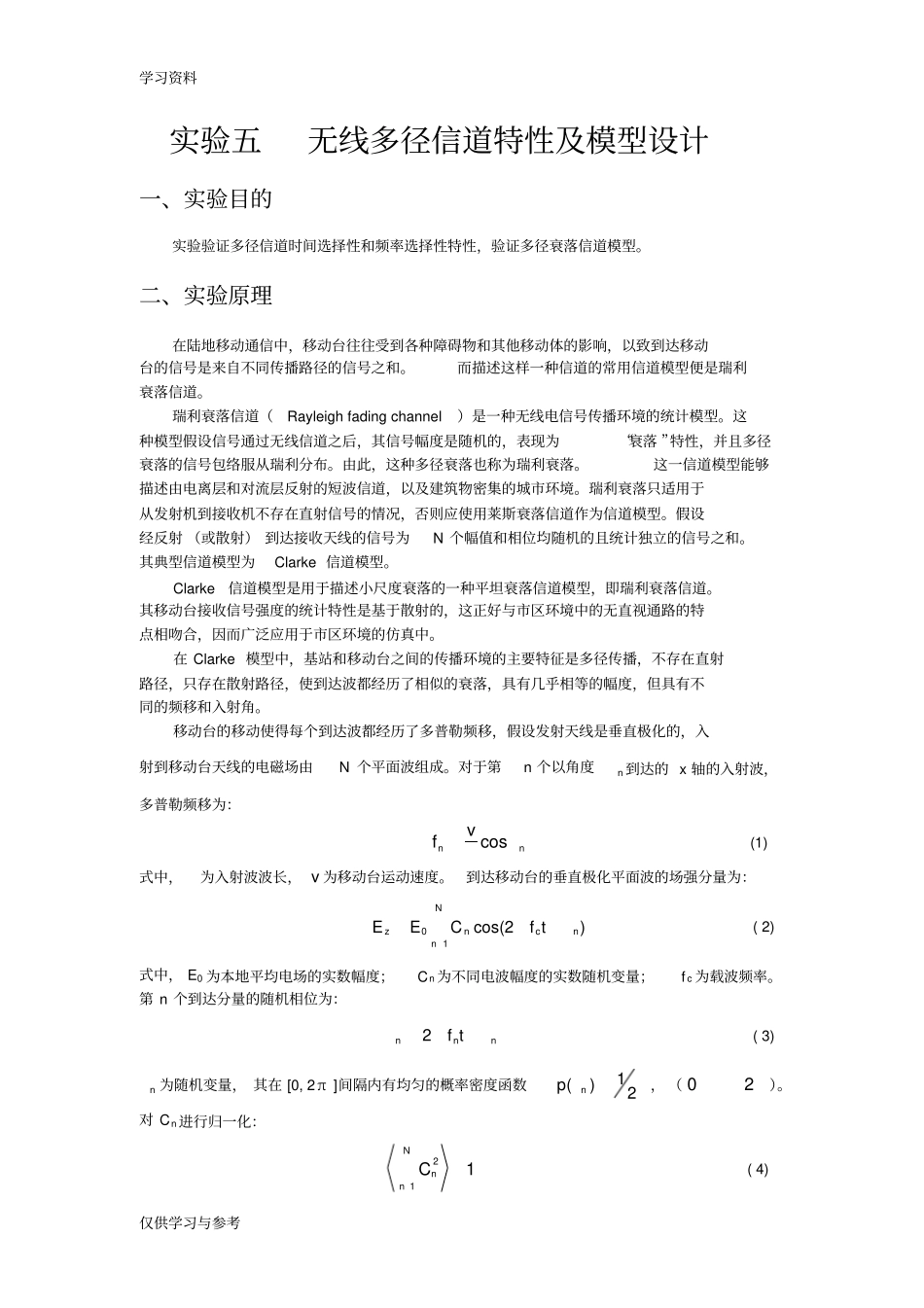

学习资料仅供学习与参考实验报告课程名称通信系统建模与仿真实验项目名称实验五无线多径信道特性及模型设计实验类型综合设计实验学时2 班级通信二班学号201408207 姓名蒋力指导教师何忠秋实验室名称21B 261 实验时间实验成绩预习部分实验过程表现实验报告部分总成绩教师签字日期2017. 哈尔滨工程大学教务处制学习资料仅供学习与参考实验五无线多径信道特性及模型设计一、实验目的实验验证多径信道时间选择性和频率选择性特性，验证多径衰落信道模型。二、实验原理在陆地移动通信中，移动台往往受到各种障碍物和其他移动体的影响，以致到达移动台的信号是来自不同传播路径的信号之和。而描述这样一种信道的常用信道模型便是瑞利衰落信道。瑞利衰落信道（Rayleigh fading channel）是一种无线电信号传播环境的统计模型。这种模型假设信号通过无线信道之后，其信号幅度是随机的，表现为“衰落 ”特性，并且多径衰落的信号包络服从瑞利分布。由此，这种多径衰落也称为瑞利衰落。这一信道模型能够描述由电离层和对流层反射的短波信道，以及建筑物密集的城市环境。瑞利衰落只适用于从发射机到接收机不存在直射信号的情况，否则应使用莱斯衰落信道作为信道模型。假设经反射 （或散射） 到达接收天线的信号为N 个幅值和相位均随机的且统计独立的信号之和。其典型信道模型为Clarke 信道模型。Clarke信道模型是用于描述小尺度衰落的一种平坦衰落信道模型，即瑞利衰落信道。其移动台接收信号强度的统计特性是基于散射的，这正好与市区环境中的无直视通路的特点相吻合，因而广泛应用于市区环境的仿真中。在 Clarke 模型中，基站和移动台之间的传播环境的主要特征是多径传播，不存在直射路径，只存在散射路径，使到达波都经历了相似的衰落，具有几乎相等的幅度，但具有不同的频移和入射角。移动台的移动使得每个到达波都经历了多普勒频移，假设发射天线是垂直极化的，入射到移动台天线的电磁场由N 个平面波组成。对于第n 个以角度n 到达的 x 轴的入射波，多普勒频移为：cosnnvf(1) 式中，为入射波波长， v 为移动台运动速度。到达移动台的垂直极化平面波的场强分量为：01Ecos(2)NzncnnECf t( 2) 式中， E0 为本地平均电场的实数幅度；Cn 为不同电波幅度的实数随机变量；f c 为载波频率。第 n 个到达分量的随机相位为：2nnnf t( 3) n 为随机变量， 其在 [0, 2π ]间隔内有均匀的概率密度函数1()2np， （20）。对 Cn ...
