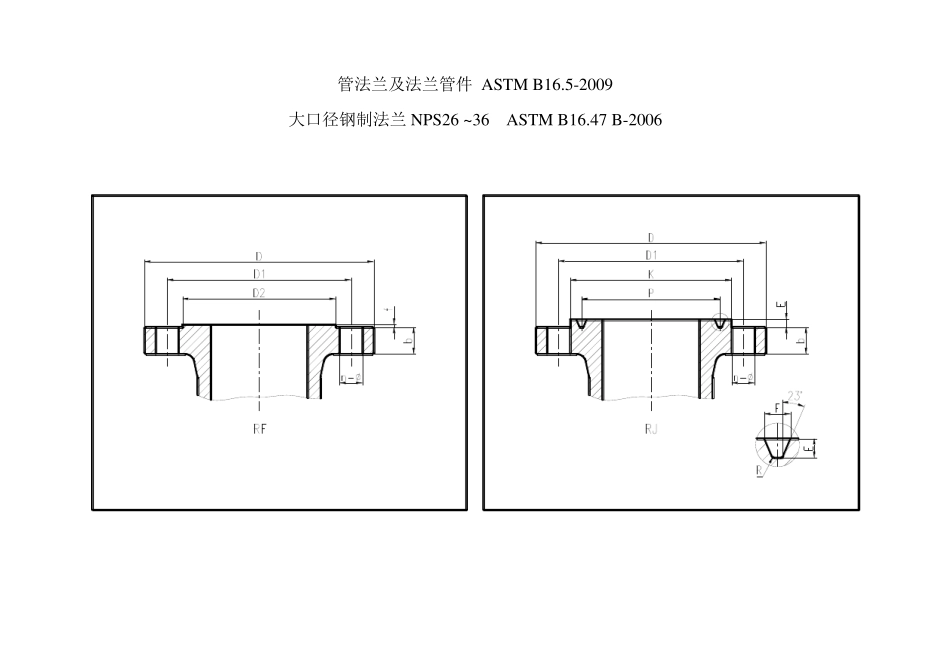

法兰(ASMEB16.52009)

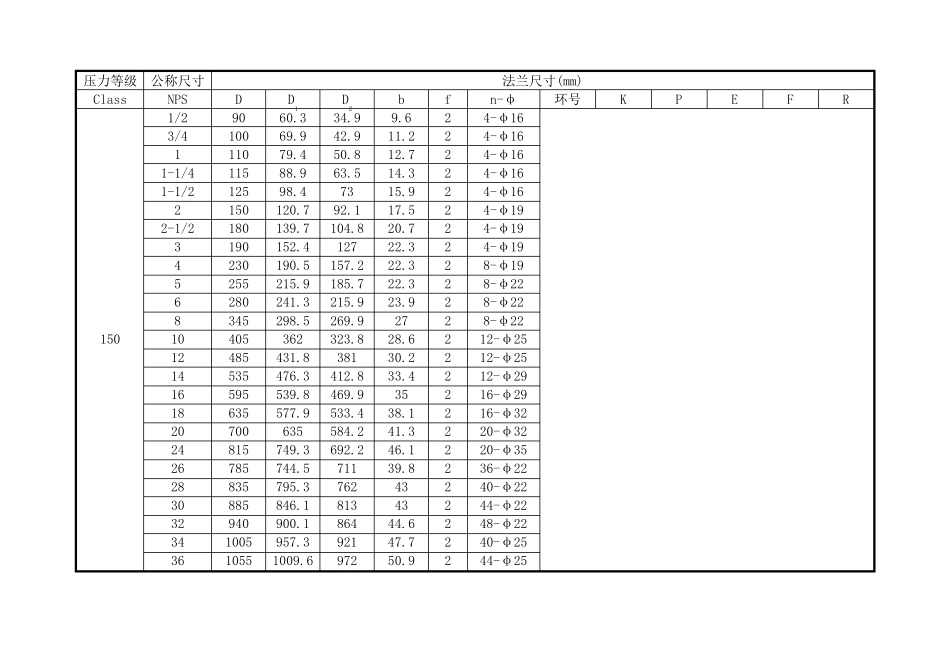

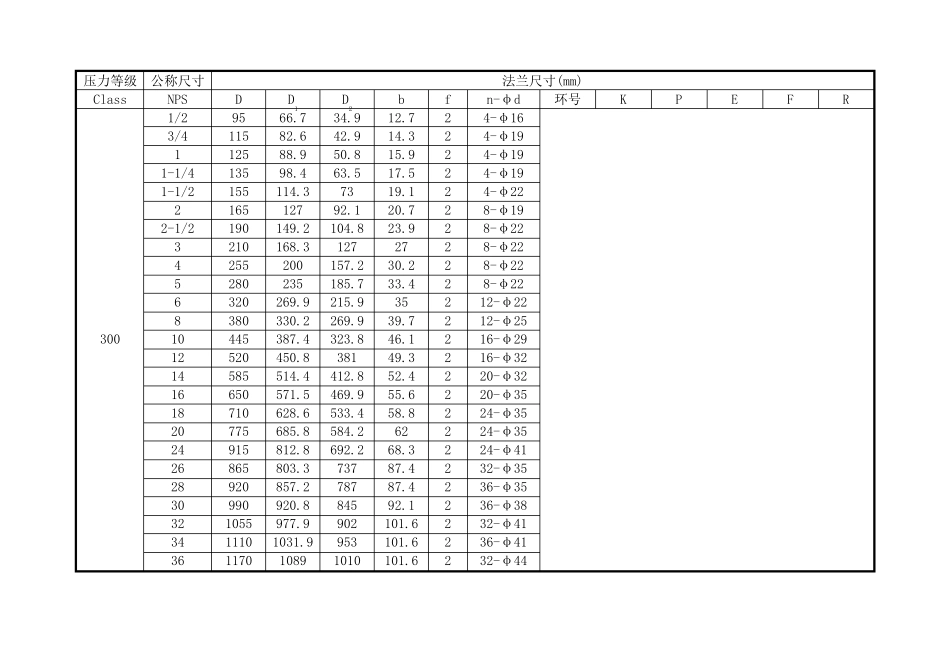

管法兰及法兰管件 ASTM B16.5-2009 大口径钢制法兰NPS26 ~36 ASTM B16.47 B-2006 压力等级 公称尺寸 法兰尺寸(mm) Class NPS D D1 D2 b f n-φ 环号 K P E F R 150 1/2 90 60.3 34.9 9.6 2 4-φ16 3/4 100 69.9 42.9 11.2 2 4-φ16 1 110 79.4 50.8 12.7 2 4-φ16 1-1/4 115 88.9 63.5 14.3 2 4-φ16 1-1/2 125 98.4 73 15.9 2 4-φ16 2 150 120.7 92.1 17.5 2 4-φ19 2-1/2 180 139.7 104.8 20.7 2 4-φ19 3 190 152.4 127 22.3 2 4-φ19 4 230 190.5 157.2 22.3 2 8-φ19 5 255 215.9 185.7 22.3 2 8-φ22 6 280 241.3 215.9 23.9 2 8-φ22 8 345 298.5 269.9 27 2 8-φ22 10 405 362 323.8 28.6 2 12-φ25 12 485 431.8 381 30.2 2 12-φ25 14 535 476.3 412.8 33.4 2 12-φ29 16 595 539.8 469.9 35 2 16-φ29 18 635 577.9 533.4 38.1 2 16-φ32 20 700 635 584.2 41.3 2 20-φ32 24 815 749.3 692.2 46.1 2 20-φ35 26 785 744.5 711 39.8 2 36-φ22 28 835 795.3 762 43 2 40-φ22 30 885 846.1 813 43 2 44-φ22 32 940 900.1 864 44.6 2 48-φ22 34 1005 957.3 921 47.7 2 40-φ25 36 1055 1009.6 972 50.9 2 44-φ25 压力等级 公称尺寸 法兰尺寸(mm) Class NPS D D1 D2 b f n-φd 环号 K P E F R 300 1/2 95 66.7 34.9 12.7 2 4-φ16 3/4 115 82.6 42.9 14.3 2 4-φ19 1 125 88.9 50.8 15.9 2 4-φ19 1-1/4 135 98.4 63.5 17.5 2 4-φ19 1-1/2 155 114.3 73 19.1 2 4-φ22 2 165 127 92.1 20.7 2 8-φ19 2-1/2 190 149.2 104.8 23.9 2 8-φ22 3 210 168.3 127 27 2 8-φ22 4 255 200 157.2 30.2 2 8-φ22 5 280 235 185.7 33.4 2 8-φ22 6 320 269.9 215.9 35 2 12-φ22 8 380 330.2 269.9 39.7 2 12-φ25 10 445 387.4 323.8 46.1 2 16-φ29 12 520 450.8 381 49.3 2 16-φ32 14 585 514.4 412.8 52.4 2 20-φ32 16 650 571.5 469.9 55.6 2 20-φ35 18 710 628.6 533.4 58.8 2 24-φ35 20 775 685.8 584.2 62 2 24-φ35 24 915 812.8 692.2 68.3 2 24-φ41 2...
