浅层气浮设计

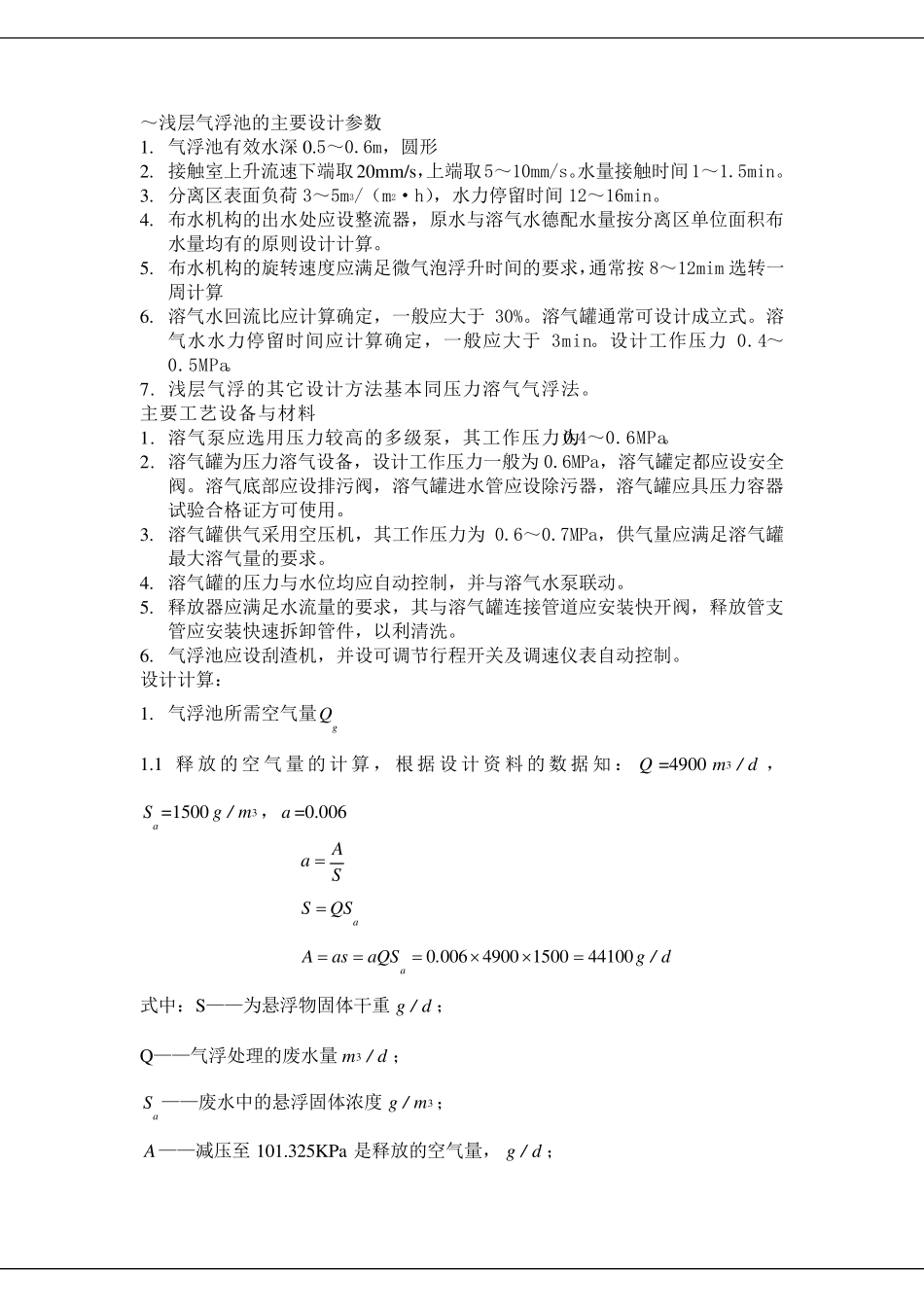

浅层气浮设计_第1页
1/7

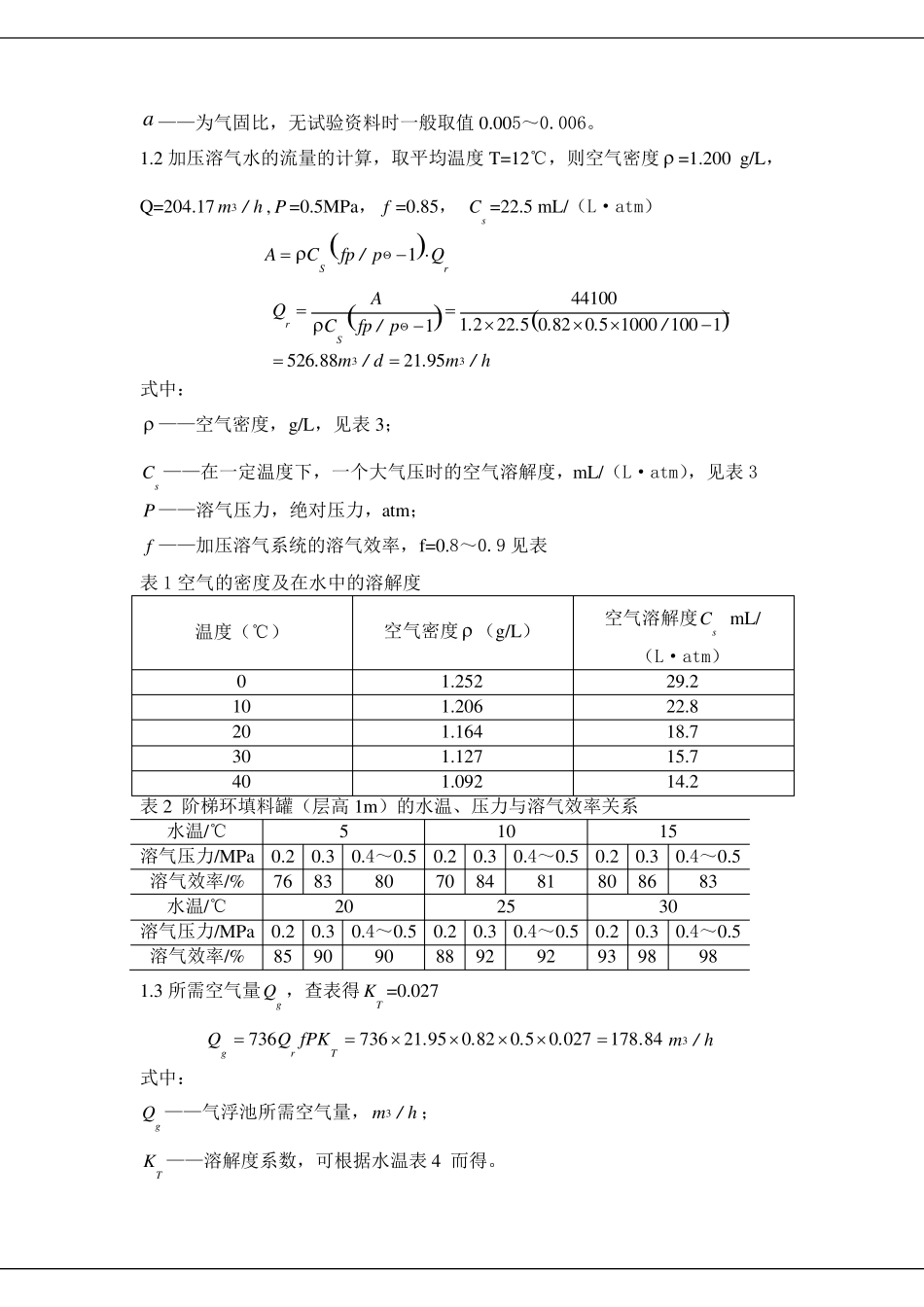

浅层气浮设计_第2页
2/7

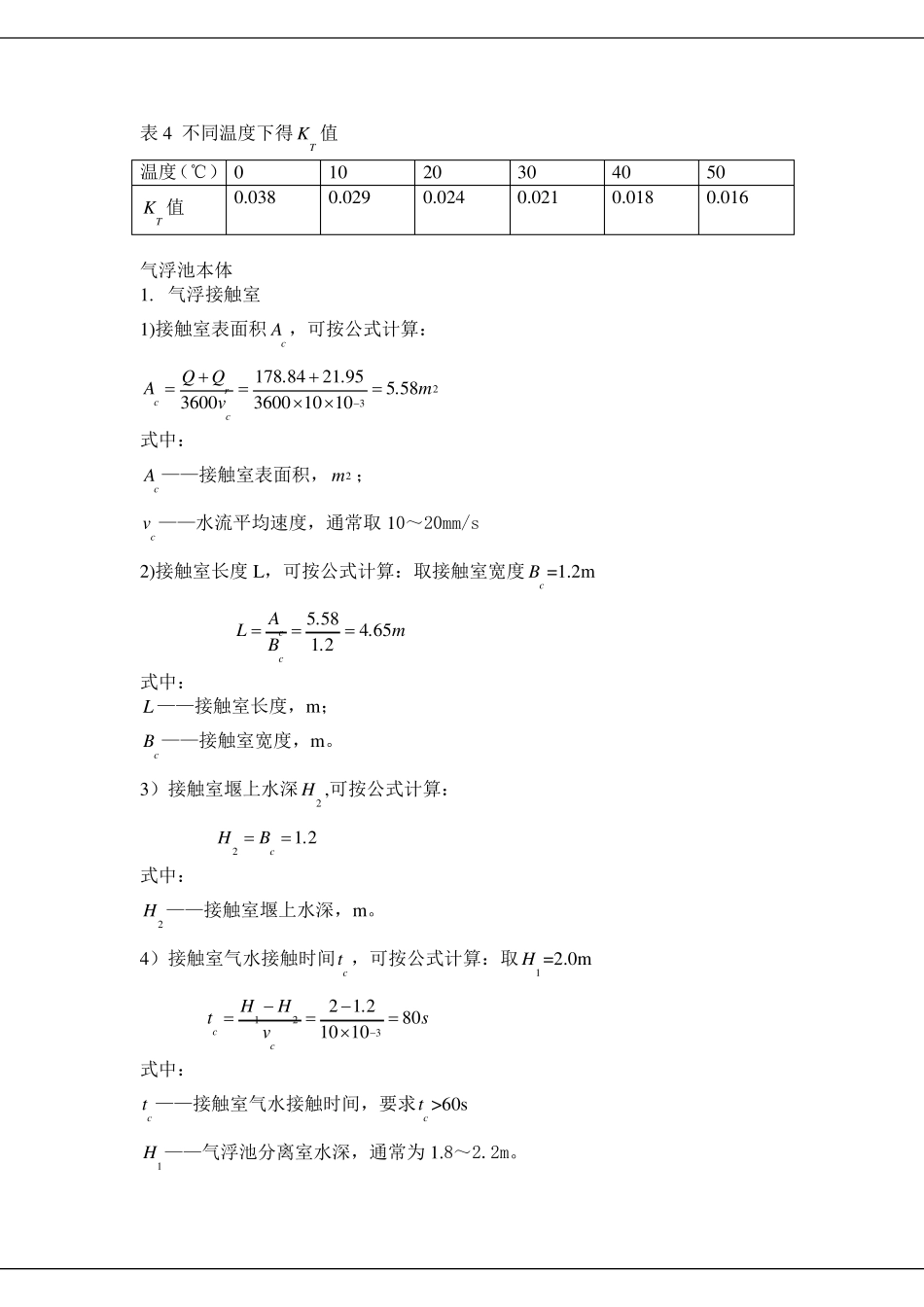

浅层气浮设计_第3页
3/7
~浅层气浮池的主要设计参数 1. 气浮池有效水深0.5~0.6m,圆形 2. 接触室上升流速下端取20mm/s,上端取5~10mm/s。水量接触时间1~1.5min。 3. 分离区表面负荷3~5m3/(m2·h),水力停留时间12~16min。 4. 布水机构的出水处应设整流器,原水与溶气水德配水量按分离区单位面积布水量均有的原则设计计算。 5. 布水机构的旋转速度应满足微气泡浮升时间的要求,通常按 8~12mim 选转一周计算 6. 溶气水回流比应计算确定,一般应大于 30%。溶气罐通常可设计成立式。溶气水水力停留时间应计算确定,一般应大于 3min。设计工作压力 0.4~0.5MPa。 7. 浅层气浮的其它设计方法基本同压力溶气气浮法。 主要工艺设备与材料 1. 溶气泵应选用压力较高的多级泵,其工作压力为0.4~0.6MPa。 2. 溶气罐为压力溶气设备,设计工作压力一般为 0.6MPa,溶气罐定都应设安全阀。溶气底部应设排污阀,溶气罐进水管应设除污器,溶气罐应具压力容器试验合格证方可使用。 3. 溶气罐供气采用空压机,其工作压力为 0.6~0.7MPa,供气量应满足溶气罐最大溶气量的要求。 4. 溶气罐的压力与水位均应自动控制,并与溶气水泵联动。 5. 释放器应满足水流量的要求,其与溶气罐连接管道应安装快开阀,释放管支管应安装快速拆卸管件,以利清洗。 6. 气浮池应设刮渣机,并设可调节 行 程 开关 及 调速仪 表自动控制。 设计计算: 1. 气浮池所 需 空气量gQ 1.1 释放的空气量的计算 ,根 据 设计资 料 的数据 知 :Q =49003m / d ,aS =15003g / m ,a =0.006 AaS aSQS 0 0064900 150044100aAas aQS.g / d 式中 : S— — 为悬 浮物 固 体 干 重g / d ; Q— — 气浮处理 的废 水量3m / d ; aS — — 废 水中 的悬 浮固 体 浓 度3g / m ; A— — 减 压至 101.325KPa 是 释放的空气量,g / d ; a ——为气固比,无试验资料时一般取值0.005~0.006。 1.2 加压溶气水的流量的计算,取平均温度T=12℃,则空气密度 =1.200 g/L,Q=204.173m / h , P =0.5MPa,f =0.85, sC =22.5 mL/(L·atm) 1SrACfp / pQ 33441001 2 22 5 0 82 0 5 1000 100 11526 8821 95rSAQ..../Cfp / p.m / d.m / h 式中:  ——空气密度,g/L,见表 3; sC ——在一定温度下,...
