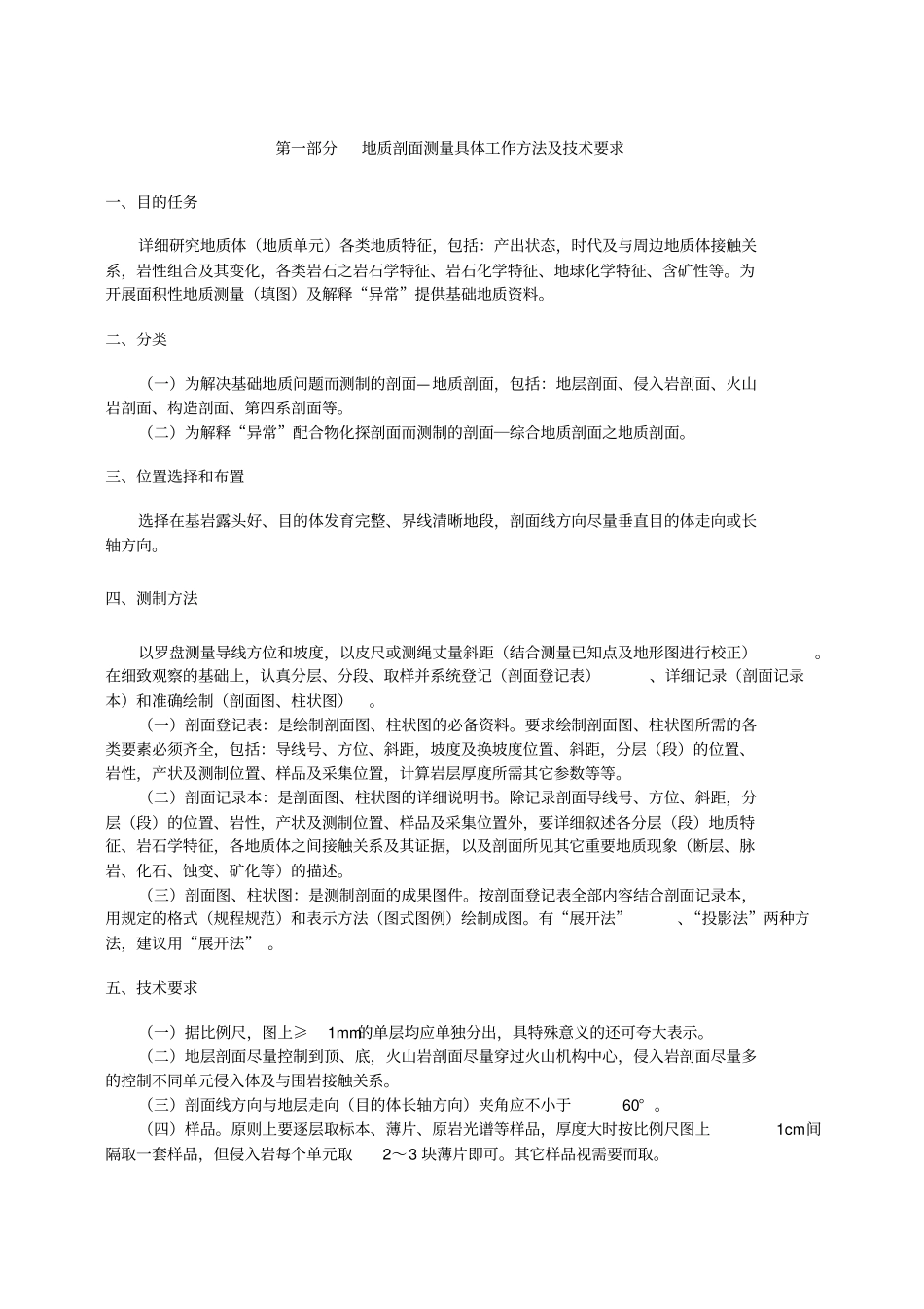

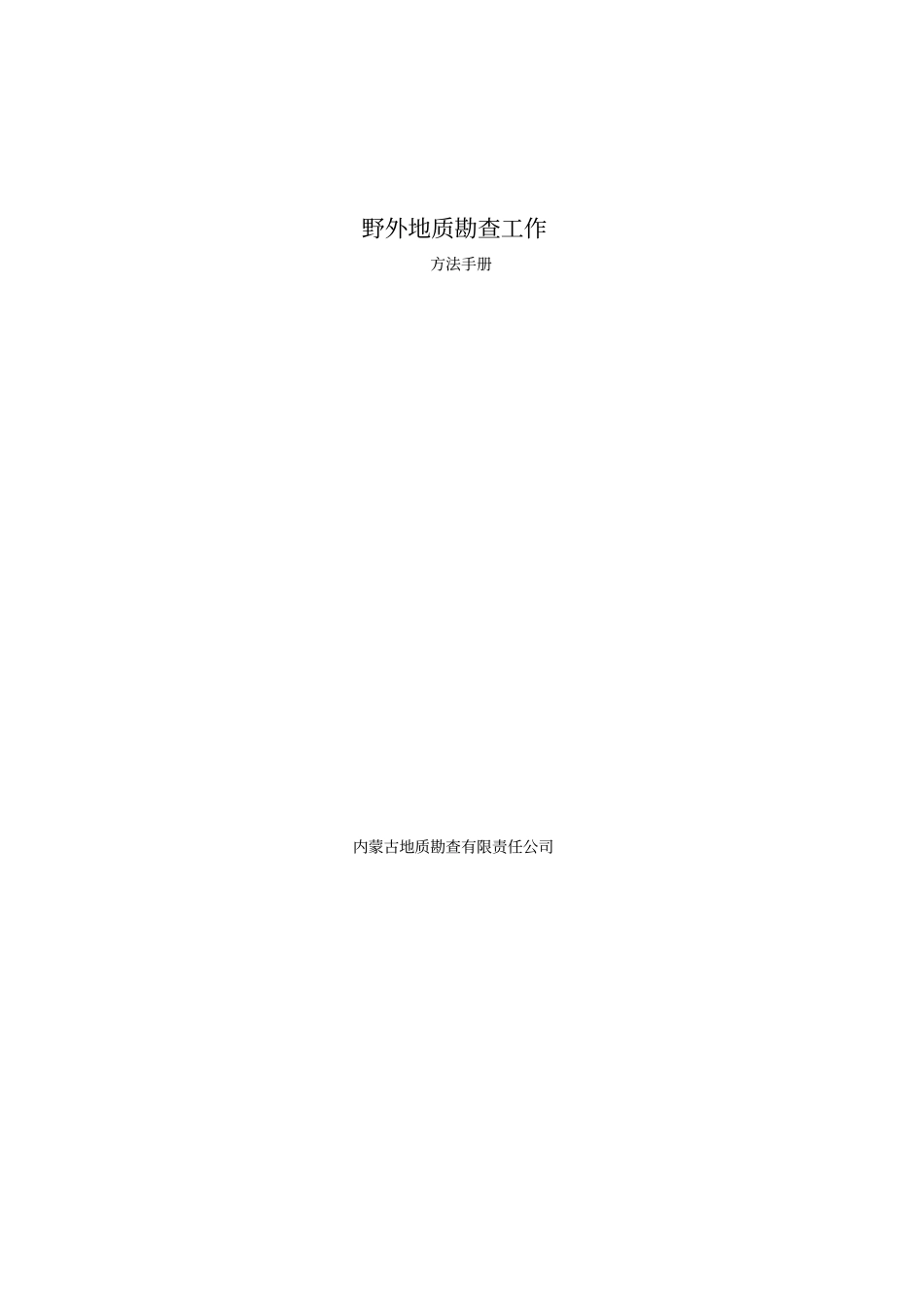

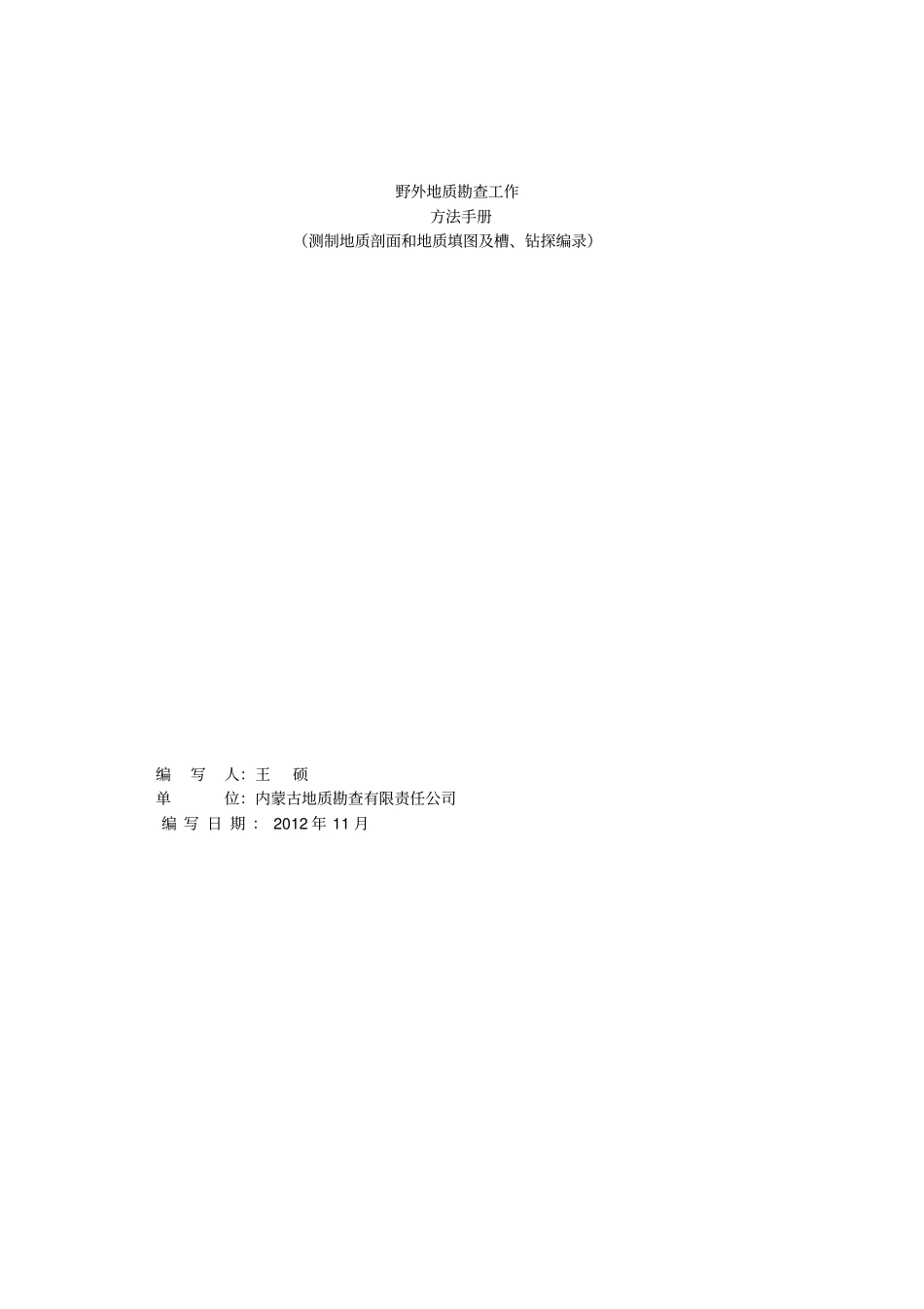

野外地质勘查工作方法手册内蒙古地质勘查有限责任公司野外地质勘查工作方法手册（测制地质剖面和地质填图及槽、钻探编录）编写人：王硕单位：内蒙古地质勘查有限责任公司编 写 日 期 ： 2012 年 11 月第一部分地质剖面测量具体工作方法及技术要求一、目的任务详细研究地质体（地质单元）各类地质特征，包括：产出状态，时代及与周边地质体接触关系，岩性组合及其变化，各类岩石之岩石学特征、岩石化学特征、地球化学特征、含矿性等。为开展面积性地质测量（填图）及解释“异常”提供基础地质资料。二、分类（一）为解决基础地质问题而测制的剖面—地质剖面，包括：地层剖面、侵入岩剖面、火山岩剖面、构造剖面、第四系剖面等。（二）为解释“异常”配合物化探剖面而测制的剖面―综合地质剖面之地质剖面。三、位置选择和布置选择在基岩露头好、目的体发育完整、界线清晰地段，剖面线方向尽量垂直目的体走向或长轴方向。四、测制方法以罗盘测量导线方位和坡度，以皮尺或测绳丈量斜距（结合测量已知点及地形图进行校正）。在细致观察的基础上，认真分层、分段、取样并系统登记（剖面登记表）、详细记录（剖面记录本）和准确绘制（剖面图、柱状图）。（一）剖面登记表：是绘制剖面图、柱状图的必备资料。要求绘制剖面图、柱状图所需的各类要素必须齐全，包括：导线号、方位、斜距，坡度及换坡度位置、斜距，分层（段）的位置、岩性，产状及测制位置、样品及采集位置，计算岩层厚度所需其它参数等等。（二）剖面记录本：是剖面图、柱状图的详细说明书。除记录剖面导线号、方位、斜距，分层（段）的位置、岩性，产状及测制位置、样品及采集位置外，要详细叙述各分层（段）地质特征、岩石学特征，各地质体之间接触关系及其证据，以及剖面所见其它重要地质现象（断层、脉岩、化石、蚀变、矿化等）的描述。（三）剖面图、柱状图：是测制剖面的成果图件。按剖面登记表全部内容结合剖面记录本，用规定的格式（规程规范）和表示方法（图式图例）绘制成图。有“展开法”、“投影法”两种方法，建议用“展开法” 。五、技术要求（一）据比例尺，图上≥1mm的单层均应单独分出，具特殊意义的还可夸大表示。（二）地层剖面尽量控制到顶、底，火山岩剖面尽量穿过火山机构中心，侵入岩剖面尽量多的控制不同单元侵入体及与围岩接触关系。（三）剖面线方向与地层走向（目的体长轴方向）夹角应不小于60° 。（四）样品。原则上要逐层取标本、薄片、原岩光谱等样...
