铁路碎石道碴粒径级配试验方法

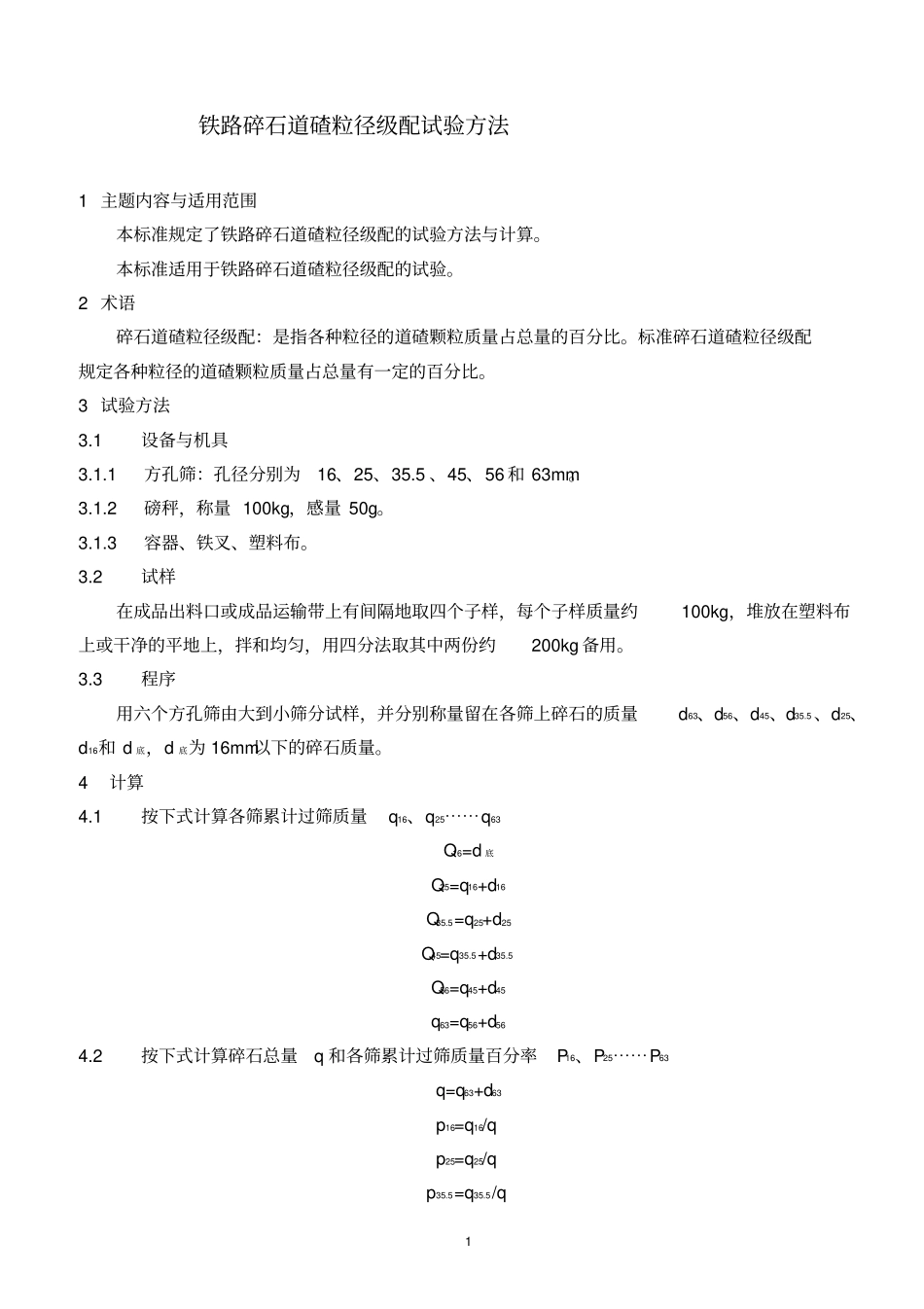

铁路碎石道碴粒径级配试验方法_第1页
1/8

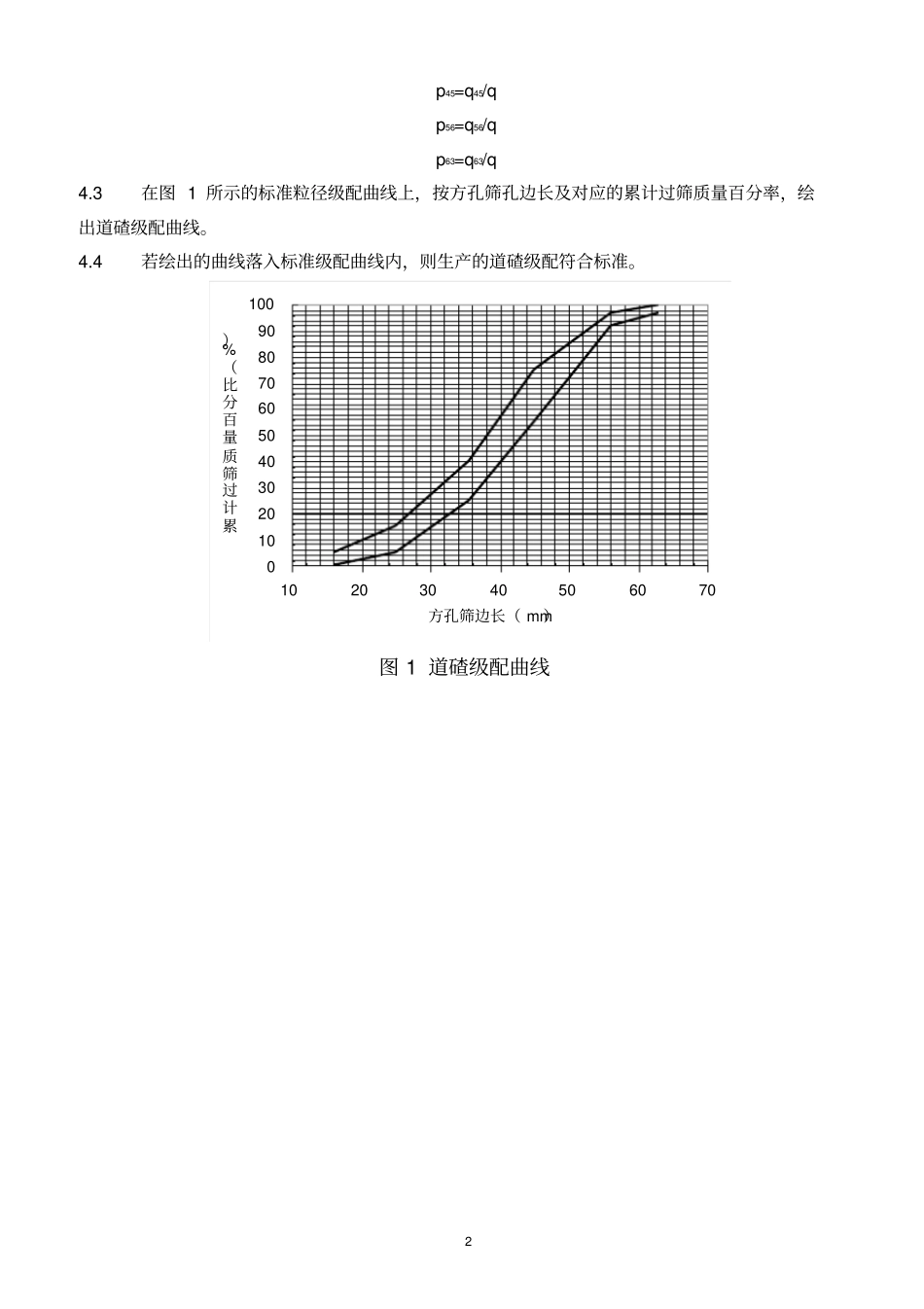

铁路碎石道碴粒径级配试验方法_第2页
2/8
铁路碎石道碴粒径级配试验方法_第3页
3/8
1 铁路碎石道碴粒径级配试验方法1 主题内容与适用范围本标准规定了铁路碎石道碴粒径级配的试验方法与计算。本标准适用于铁路碎石道碴粒径级配的试验。2 术语碎石道碴粒径级配:是指各种粒径的道碴颗粒质量占总量的百分比。标准碎石道碴粒径级配规定各种粒径的道碴颗粒质量占总量有一定的百分比。3 试验方法3.1设备与机具3.1.1方孔筛:孔径分别为16、25、35.5 、45、56 和 63mm。3.1.2磅秤,称量 100kg,感量 50g。3.1.3容器、铁叉、塑料布。3.2试样在成品出料口或成品运输带上有间隔地取四个子样,每个子样质量约100kg,堆放在塑料布上或干净的平地上,拌和均匀,用四分法取其中两份约200kg 备用。3.3程序用六个方孔筛由大到小筛分试样,并分别称量留在各筛上碎石的质量d63、d56、d45、d35.5、d25、d16和 d 底,d 底为 16mm以下的碎石质量。4计算4.1按下式计算各筛累计过筛质量q16、q25⋯⋯q63Q16=d 底Q25=q16+d16Q35.5=q25+d25Q45=q35.5+d35.5Q56=q45+d45 q63=q56+d564.2按下式计算碎石总量q 和各筛累计过筛质量百分率P16、P25⋯⋯P63q=q63+d63p16=q16/q p25=q25/q p35.5=q35.5/q 2 p45=q45/q p56=q56/q p63=q63/q 4.3在图 1 所示的标准粒径级配曲线上,按方孔筛孔边长及对应的累计过筛质量百分率,绘出道碴级配曲线。4.4若绘出的曲线落入标准级配曲线内,则生产的道碴级配符合标准。010203040506070809010010203040506070方孔筛边长( mm)累计过筛质量百分比(%)图 1 道碴级配曲线3 铁路碎石道碴针状指数和片状指数试验方法1 主题内容与适用范围本标准规定了铁路碎石道碴针状指数和片状指数的试验方法和计算。本标准适用于铁路碎石道碴针状指数和片状指数的试验。2试验方法2.1设备与机具2.1.1铁路道碴针、片状规准仪。2.1.2磅称:称量 100kg,感量 50g。2.1.3方孔筛:孔边长分别为63、56、45、35.5 、25、16 和 10mm。2.2试样2.2.1若在碴场, 在成品出料口或传送带上有间隔地接取4 个子样, 每个子样约 100kg。若在车上,如装碴车少于三辆,则从每一个车辆中取一个子样;如多于三辆,则从任意三辆中各取一个子样。每个子样约130kg,并从车辆的四角及中央五处提取。若在铁路现场,则由用碴单位任选125m长度的卸碴地段,每隔25m由碴肩到坡底均匀选一个子样( 合计 5 个) ,每个子样约 70kg,晾干。2.2.2将子样拌和均匀,用四分法取其中两份备用。2.2.3用方孔筛筛分出 63~56、56~45、45~35.5 、...
