锐捷实训123路由器动态NAPT配置

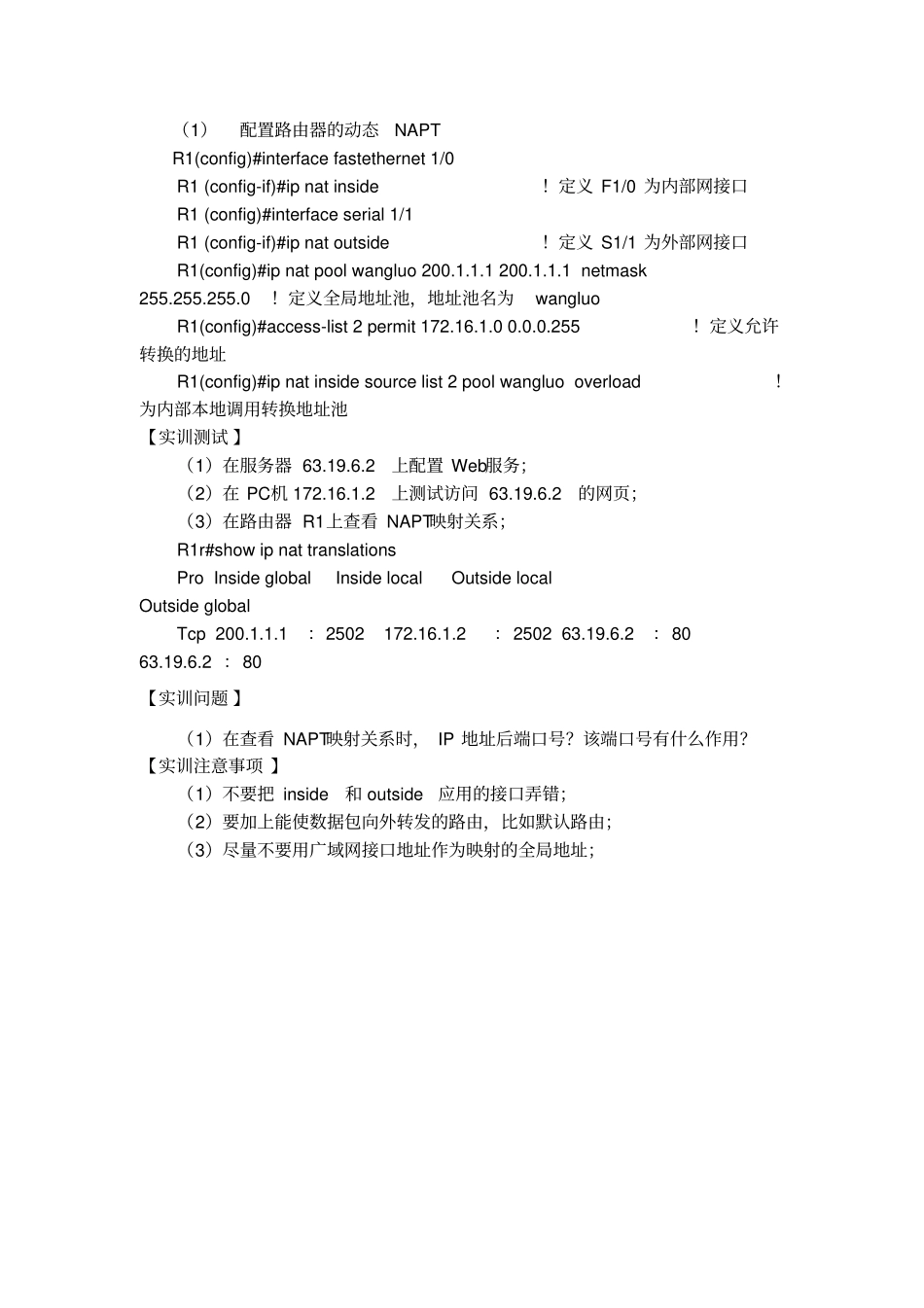

实训 12 路由器动态 NAPT 配置（ 2）【实训目的 】（1）理解 NAT网络地址转换的原理及功能；（2）掌握路由器动态NAPT的配置，实现局域网访问互联网；【实训技术原理 】NAT网络地址转换或网络地址翻译，是指将网络地址从一个地址空间转换为另一个地址空间的行为；NAT将网络划分为内部网络和外部网络两部分，局域网主机利用 NAT访问网络时，是将局域网内部的本地地址转换为全局地址（互联网合法的IP 地址）后转发数据包；NAT 分为两种类型： NAT（网络地址转换） 和 NAPT（网络端口地址转换） ，NAT 是实现转换后一个本地IP 地址对应一个全局地址；NAPT 是实现转换后多个本地 IP 地址对应一个全局地址。【实现功能 】允许内部所有主机在公网地址缺乏的情况下可以访问外部网络；【实训背景描述 】你是某公司的网络管理员， 公司办公网需要接入互联网， 公司只向 ISP 申请了一条专线，该专线分配了一个公网IP 地址，配置实现全公司的主机都能访问外网。【实训设备 】R1762（2 台）、 PC（2 台）、直连线（ 2 条）、 V.35 线（ 1 条）【实训内容 】（1）按照拓扑进行网络连接（2）配置路由器接口IP 地址（3）配置路由器的缺省路由（4）配置路由器的动态NAPT （5）测试【实训拓扑图 】【实训步骤 】（1）配置路由器 R1、R2接口 IP 地址；（2）配置 R1、R2缺省路由；R1(config)#ip route 0.0.0.0 0.0.0.0 200.1.1.2 R2(config)#ip route 0.0.0.0 0.0.0.0 200.1.1.1 用 show ip route查看路由表，此时有直连路由，如R1 R1#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default U - per-user static route Gateway of last resort is not set 172.16.0.0/24 is subnetted, 1 subnets C 172.16.1.0 is directly connected, FastEthernet1/0 200.1.1.1/30 is subnetted, 1 subnets C 200.1.1.0 is directly connected, serial1/1 S* 0.0.0.0 [1/0] via 200.1.1.2 测试 ping 63.19.6.2 （1）配置路由器的动态NAPT R1(config)#i...
